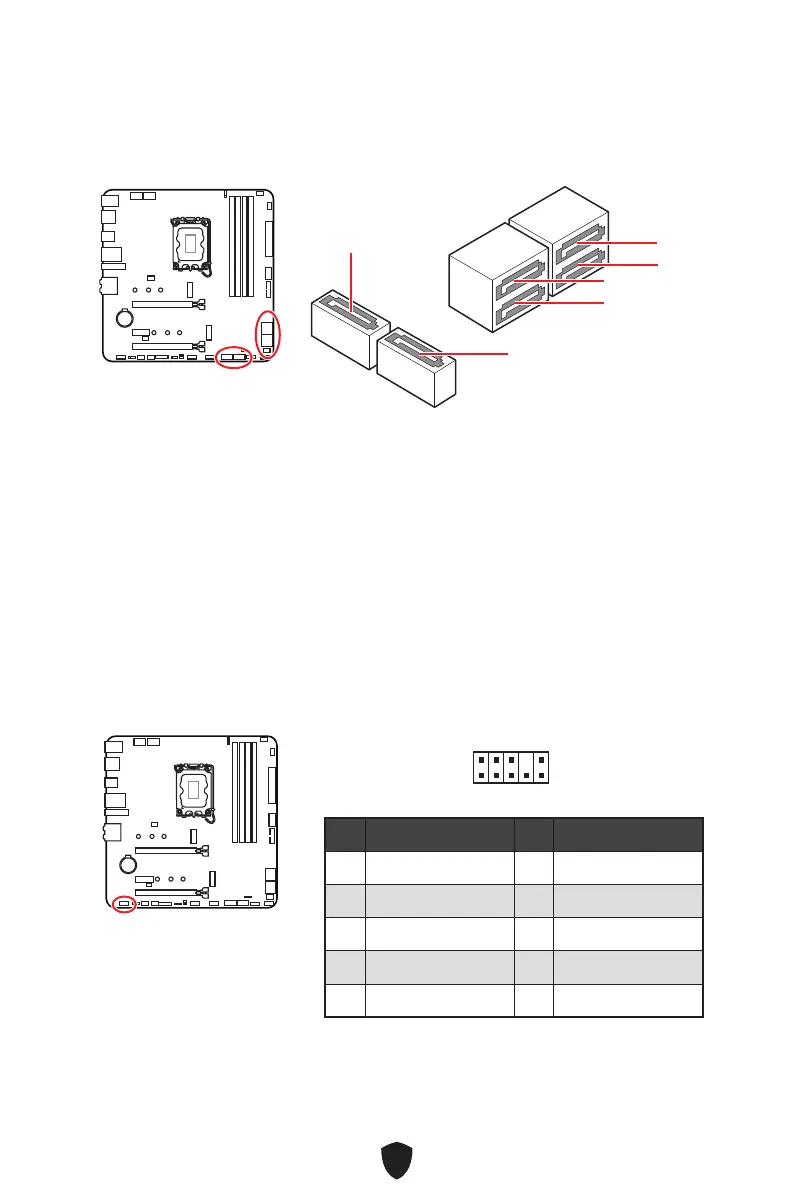

SATA5~8 & SATA_A1~A2: SATA 6Gb/s Anschlüsse

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro

Anschluss kann ein SATA Gerät angeschlossen werden.

SATA_A1

SATA5

SATA7

SATA_A2

SATA6

SATA8



Wichtig



Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die

Folge sein.



SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.



Der SATA8 Anschluss wird nicht zur Verfügung stehen, wenn Sie eine M.2 SATA SSD

im M2_2 Steckplatz installieren.

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.

2 10

Pin Signalname Pin Signalname

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
