43
Normal
(défaut)
Démarrez avec les
paramètres BIOS
enregistrés.
Activé
Appliquer les
paramètres par défaut
du BIOS et le mode
PCIe inférieur (depuis
CPU) pour le démarrage
sécurisé.

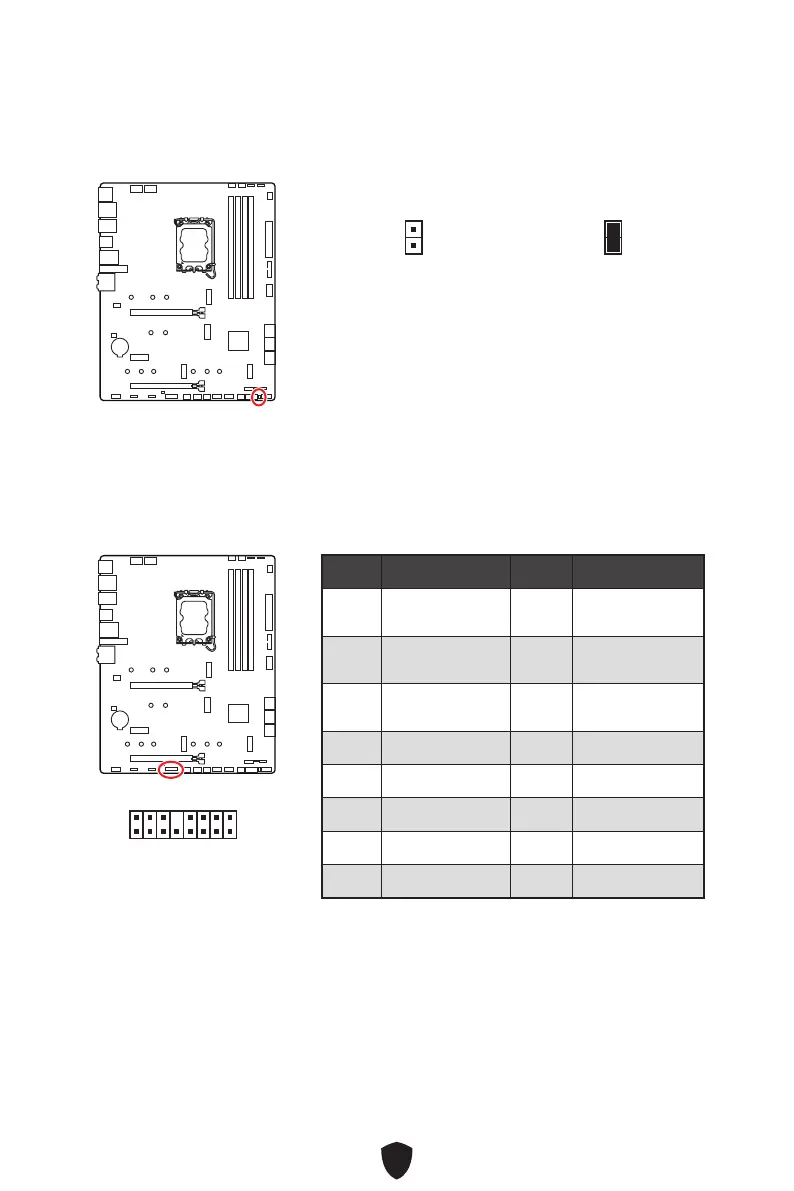

JOC_FS1 : Cavalier de démarrage sécurisé
Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système
démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).
JTBT1 : Connecteur de carte additionnelle Thunderbolt
Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.
1
2 16
15
Broche Nom de signal Broche Nom de signal
1 TBT_FORCE_PWR 2
TBT_S0IX_ENTRY_
REQ
3
TBT_CIO_PLUG_
EVENT#
4
TBT_S0IX_ENTRY_
ACK
5 SLP_S3#_TBT 6
TBT_PSON_
OVERRIDE_N
7 SLP_S5#_TBT 8 No Pin
9 Ground 10 SMBCLK_VSB
11 DG_PEWAKE# 12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15 TBT_CARD_DET_R# 16 PD_IRQ#
