45

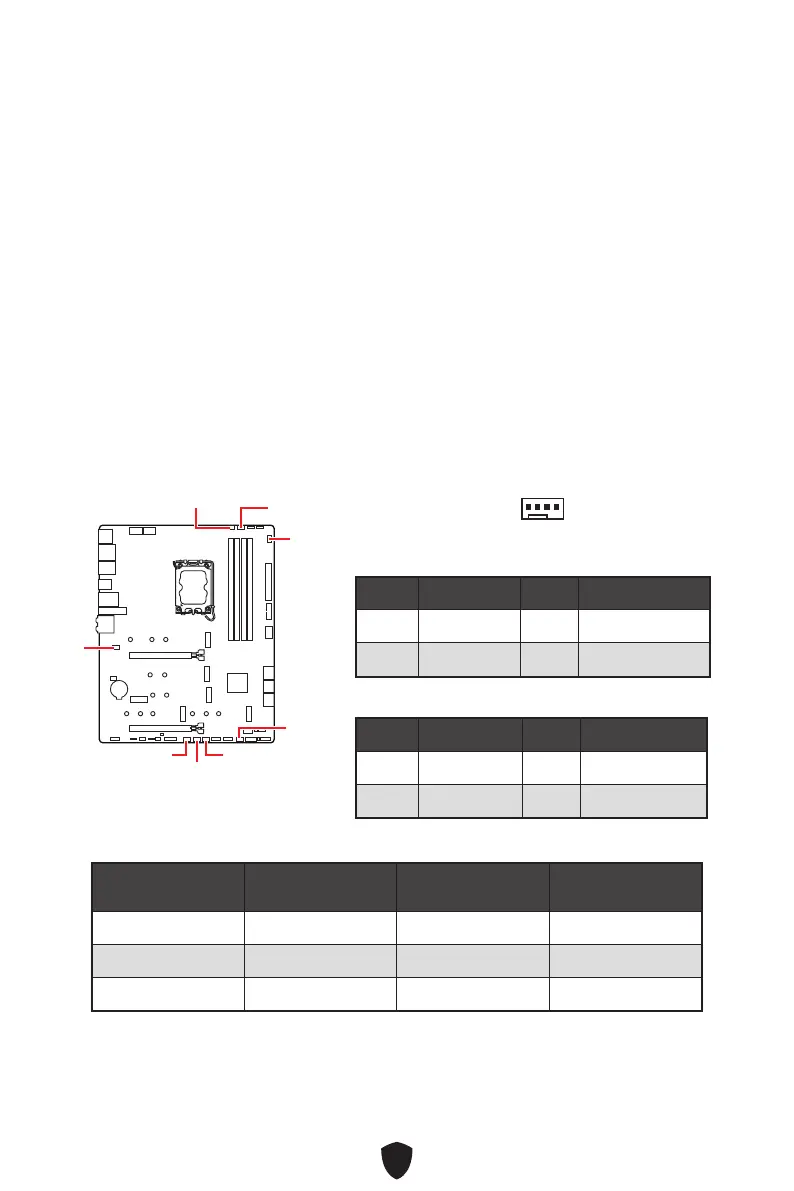

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de
ventilateur
Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de
vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant
la tension. Le mode de détection automatique détectera automatiquement le type de
ventilateur utilisé.
Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR.
Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez
le Mode ventilateur intelligent, la vitesse du ventilateur changera en fonction de la
température du processeur ou du système. Si vous décochez le Mode ventilateur
intelligent, le ventilateur tournera à la vitesse maximale.
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
CPU_FAN1
SYS_FAN6
SYS_FAN2
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN1
1
Définition des broches en mode PWM
Broche Nom de signal Broche Nom de signal
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
Définition des broches en mode DC
Broche Nom de signal Broche Nom de signal
1 Ground 2 Voltage Control
3 Sense 4 NC
Caractéristiques du connecteur de ventilateur
Connecteur
Mode ventilateur par
défaut
Courant maximum Puissance maximum
CPU_FAN1 Mode Auto 2 A 24 W
PUMP_FAN1 Mode PWM 3 A 36 W
SYS_FAN1~6 Mode DC 1 A 12 W
