Ru-16
MS-7357 Mainboard

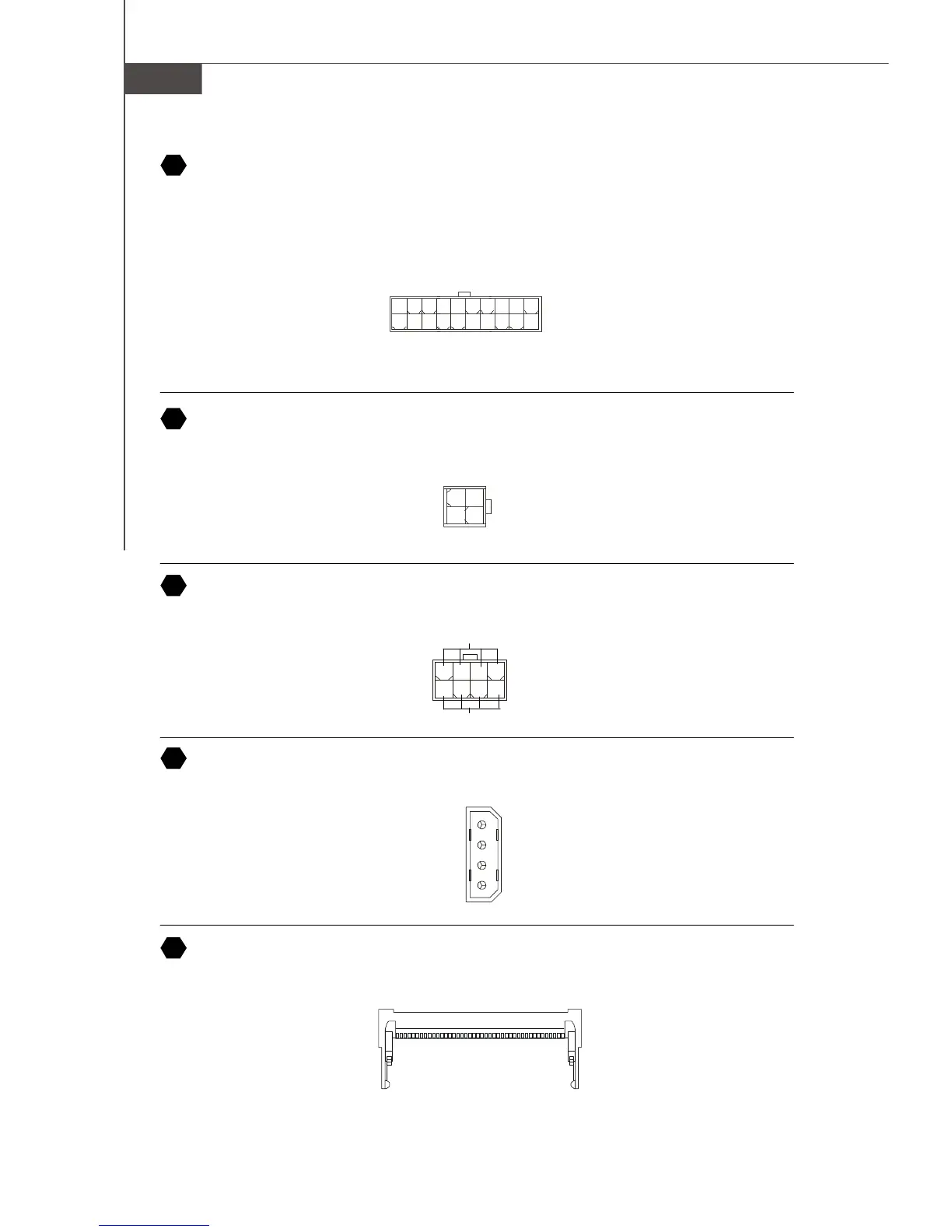

Разъем питания ATX 12V (2x2)
Этот разъем 12V предназначен для питания CPU.
Разъем питания ATX 12V (2x4)
Этот разъем 12V предназначен для питания CPU.
Разъем питания ATX 12V (1x4)
Этот разъем 12V предназначен для питания графической карты.
20-контактный разъем питания ATX
Этот разъем позволяет подключить 20- контактный источник питания ATX. Для
подключения источника убедитесь, что его разъем правильно ориентирован, затем
острожно вставьте его в ответную часть.
22
23
24
25
26
NV SLI разъем
Этот разъем используется для задания режима работы платы SLI или non-SLI.
1
10 20
11
3.3V 3.3V
GND
5V
GND
5V
GND
PWR OK
5VSB
12V 5V
5V
-5V GND
GND GND PS-ON GND
-12V 3.3V
8
4
1
5
GND
+12V
4
2
1
3
5V
GND
GND
12V
1
2
3
4
GND 12V
GND
12V
