Ru-20
MS-7357 Mainboard

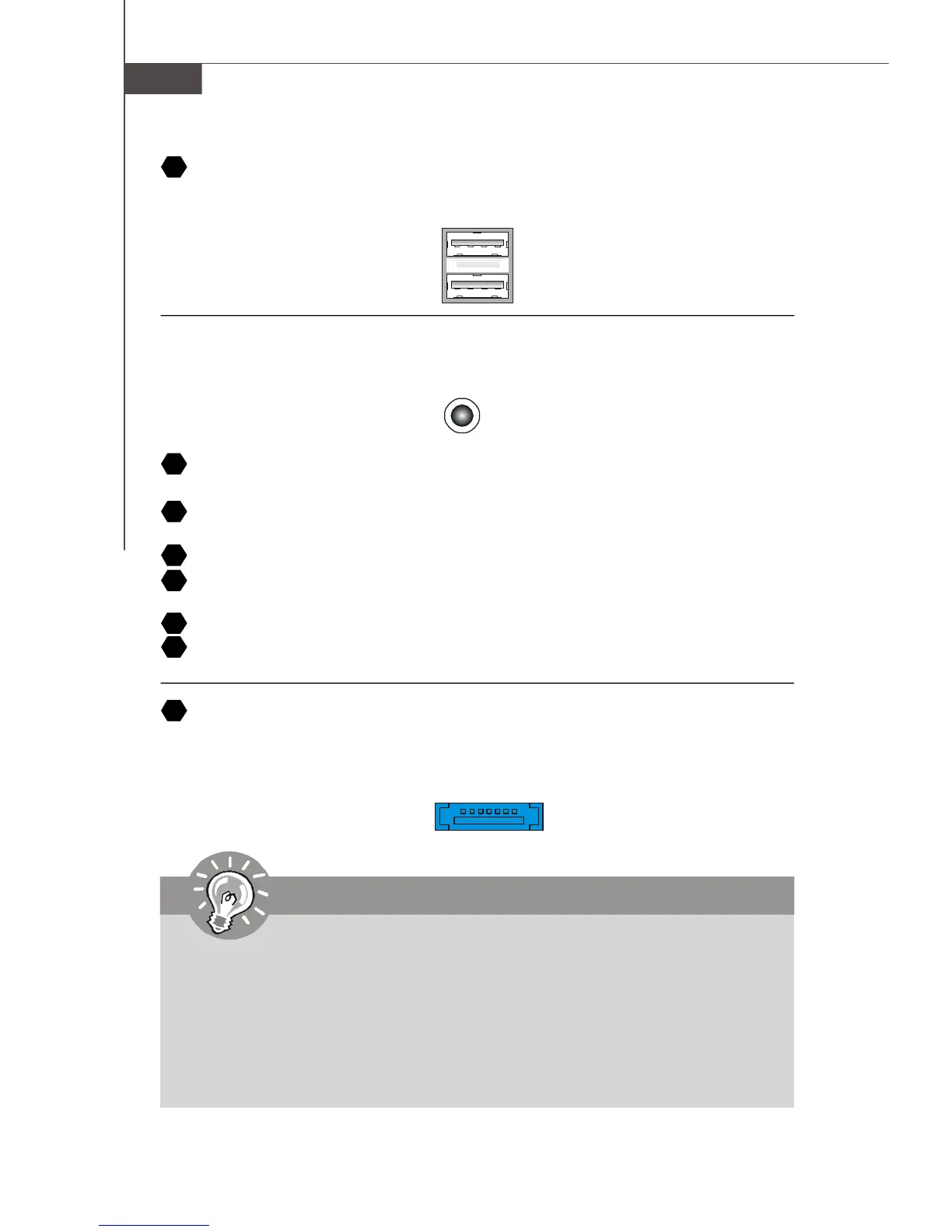

Порт USB
USB потр (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатуру, мышь и т.д.
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции имеют различные цвета.
Выход аудио (Зеленый) - Линейный выход для подключения наушников или
акустических систем (АС).
Вход аудио (Голубой) - Линейный вход, используется для подключения внешего
CD проигрывателя, магнитофоноа или других звуковых устройств.
Микрофон (Розовый) - Разъем для подключения микрофона.
Выход CS (Оранжевый) - Выход на центральную АС и сабвуфер в режиме 5.1/
7.1.
Выход RS (Черный) - Выход на задние АС в режиме 4/ 5.1/ 7.1
Выход SS (Серый) - Выход на боковые AC в режиме 7.1
H
I
J
N
M
K
L
Порт eSATA (External Serial ATA)
Этот порт eSATA (внешний External Serial ATA) используется для соединением с
внешним устройством SATA. Вы можете подключать устройство SATA с портом
eSATA дополнительным кабелем.
Q
Внимание
eSATA порты в чипсете ICH9 (только для Windows Vista)
1. В BIOS setup установите режим AHCI как manual для установки ОС
Vista, после чего можно полноценно использовать порты eSATA.
2. Режим AHCI не поддерживается в чипсете ICH9 под Windows XP.
eSATA порты в чипсете ICH9R
Порты eSATA можно полноценно использовать как под Windows XP так и
под Windows Vista (режим AHCI/RAID).
