Ru-11
Русский

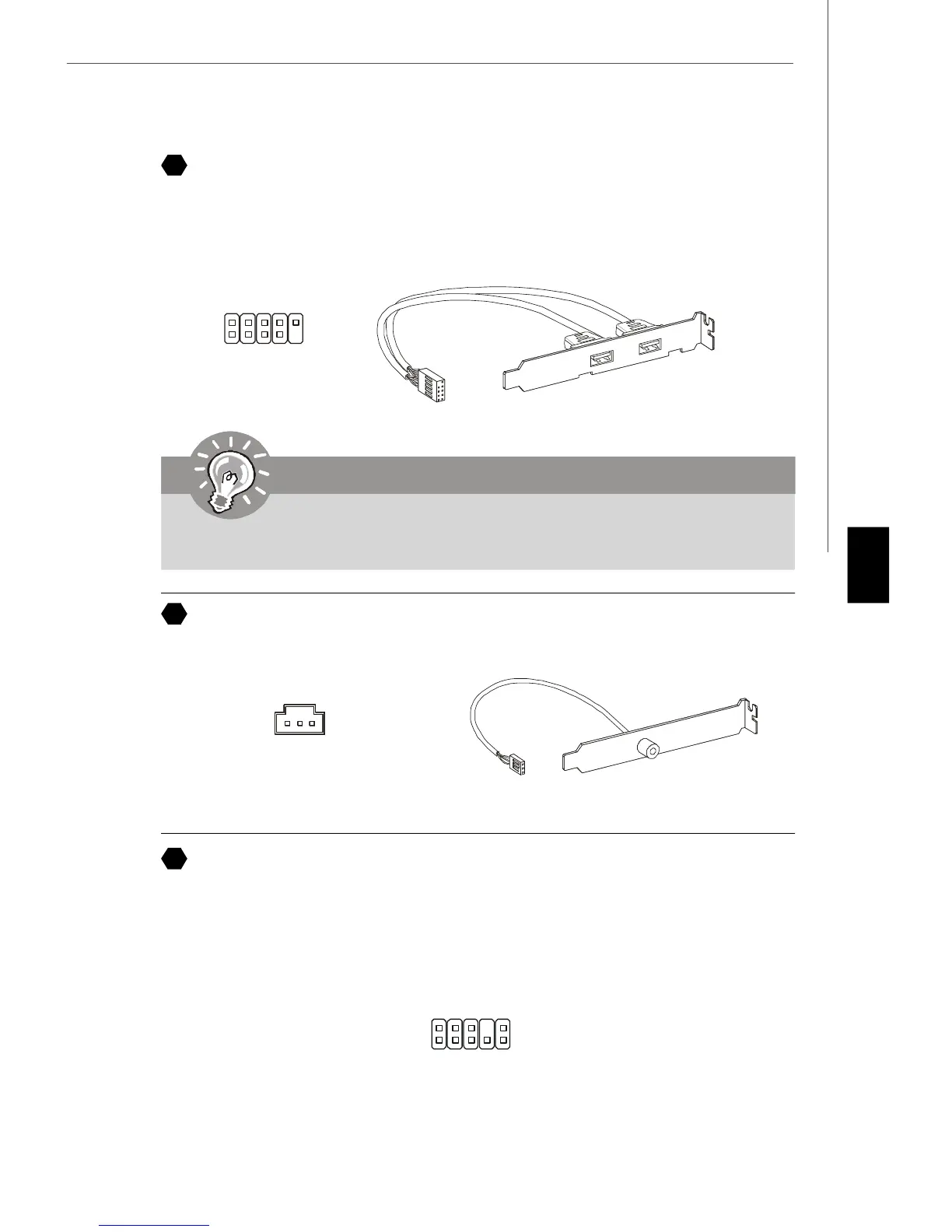

Выносные порты USB (Желтый соединитель)
Разъем, совместим с руководством Intel
®
I/O Connectivity Design, идеально для
подключения таких высокоскоростных периферийных устройств, как USB HDD,
цифровые камеры, MP3 плееры, принтеры, и им подобные.
Выносная планка
USB 2.0 (Опция)
Внимание
Помните, что во избежание повреждений, контакты VCC и GND должны
быть правильно подключены.
10
Выносной разъем аудио (Azalia Spec)
Этот соединитель позволяет подключить выносной разъем аудио на передней
панели и совместим с руководством Intel
®
Front Panel I/O Connectivity Design.
12
Соединитель выхода SPDIF
Эта соединитель используется для подключения интерфейса SPDIF (Sony & Philips
Digital Interconnect Format) для передачи звука в цифровом формате.
11
Выносная планка SPDIF
(Опция)
VCC
USB1-
USB1+
GND
USBOC
VCC
USB0-
USB0+
GND
Key (no pin)
2
1
10
9
VCC
SPDIF_out
GND
MIC_JD
Front_JD
MIC _L
MIC _R
LINE out_R
LINE out_L
Ground
Presence#
NC(No pin)
2
1
10
9
