26
Компоненты материнской платы

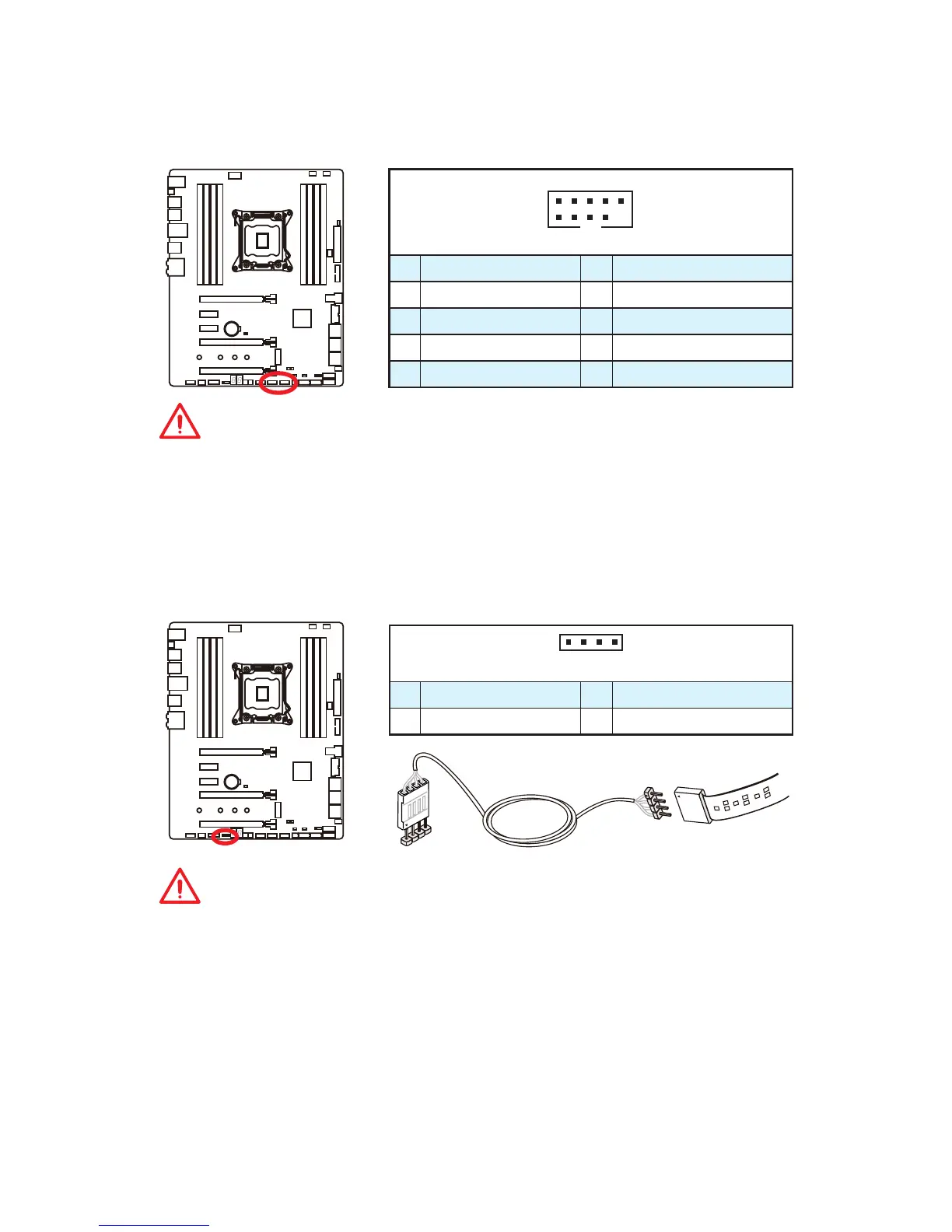

JUSB3~4: Разъемы USB 2.0
Данные разъемы предназначены для подключения портов USB 2.0 на
передней панели.
1
2 10
9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC
Внимание!
y
Помните, что во избежание повреждений, необходимо правильно
подключать контакты VCC и Ground.
y
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB,
пожалуйста, установите утилиту MSI
®
SUPER CHARGER.
JLED1: Разъем RGB LED
Данный разъем предназначен для подключения светодиодных лент RGB.
Внимание!
y
Данный коннектор поддерживает подключение 5050 RGB многоцветных
светодиодных лент (12В/G/R/B) с мощностью 3А (12В). Обратите внимание,
что длина лент должна быть не более 2 метров, иначе яркость свечения
будет падать.
y
Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y
Используйте приложение MYSTIC LIGHT для настройки, калибровки и
управления светодиодами.
1
1 +12V 2 G
3 R 4 B
1
