MSI X99A SLI - M2_1: M.2 Steckplatz (Key M)

19
Übersicht der Komponenten
Wichtig
y Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI
ROM, Legacy-ROM wird NICHT unterstützt.
y Wenn Sie das Motherboard mit einer 28 PCIe-
Lanes CPU verwenden und den U.2-Port aktivieren,
unterstützt der M.2 Anschluss nur den PCIe 2.0 x2
Modus.
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie
im Video.
http://youtu.be/JCTFABytrYA
Installation eines M.2 Moduls
M2_1: M.2 Steckplatz (Key M)
1
2
3
30°

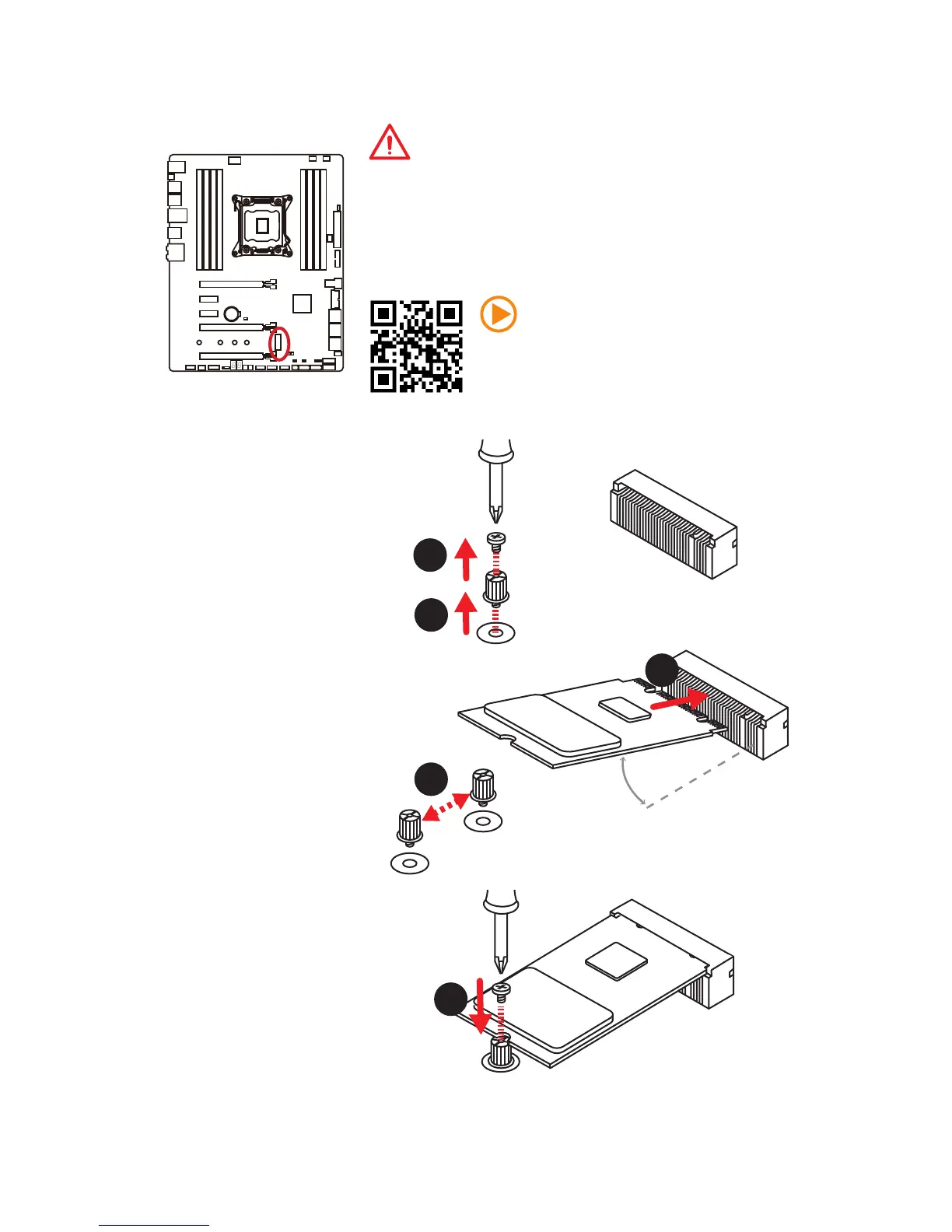

3. Befestigen Sie den
Schraubsockel in dem
Loch, welches zur Länge
des M.2 Moduls passt.
4. Stecken Sie das M2-Modul
in den M2-Steckplatz in
einem 30-Grad-Winkel.
5. Setzen Sie die Schraube
in die Aussparung an der
Hinterkante des M2-
Modul und schrauben Sie
sie in den Schraubsockel.
1. Entfernen Sie die
Schraube aus dem
Schraubsockel.
2. Entfernen Sie den
Schraubsockel.
4
5
