MSI Z270 gaming M3 - JLED1: Разъем RGB LED; JCOM1: Разъем Последовательного Порта

25
Компоненты материнской платы
Внимание!
y Данный коннектор поддерживает подключение 5050 RGB одноцветных
светодиодных лент с мощностью 3А (12В). Обратите внимание, что длина
лент должна быть не более 2 метров, иначе яркость свечения будет
падать.
y Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y Используйте GAMMING APP для управления удлинительными
светодиодными лентами.
1
2 10
9
1 DCD 2 SIN
3 SOUT 4 DTR
5 Ground 6 DSR
7 RTS 8 CTS
9 RI 10 No Pin
JCOM1: Разъем последовательного порта
Данный разъем позволяет подключить последовательный порт,
размещенный на внешнем бракете.
Видео Инструкция
Смотрите видео, чтобы узнать как установить 5050 RGB LED
лента в разъем RGB LED.
https://youtu.be/CqNHyADzd2Q

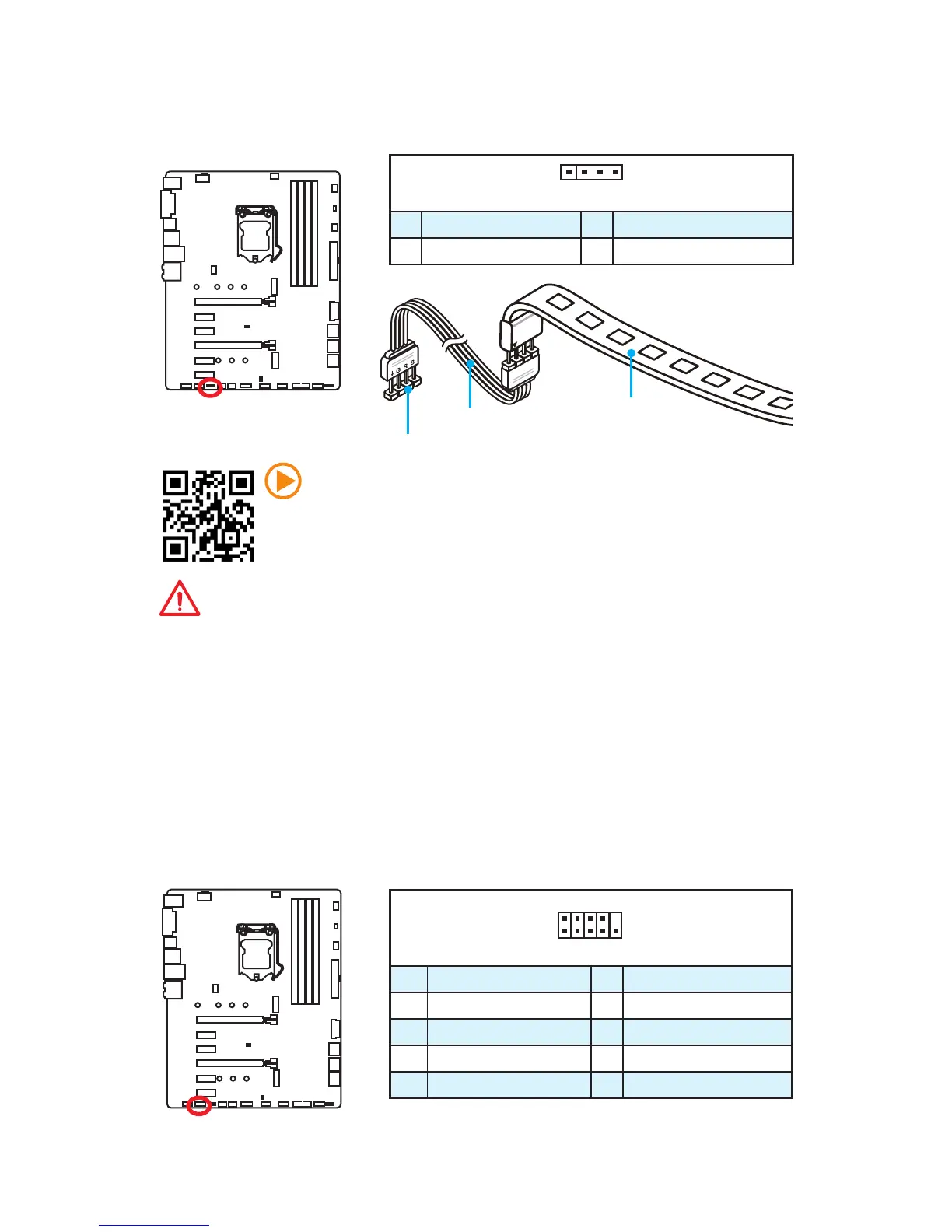

JLED1: Разъем RGB LED
Данный разъем предназначен для подключения светодиодных лент 5050
RGB.
1
JLED1
5050 LED лента
1
1 +12V 2 G
3 R 4 B
Удлинительный
кабель
