16
Vue d’ensemble des composants
M2_1 : Slots M.2 (Touche M)
⚠
Important
∙
La technologie Intel® RST supporte seulement un SSD
M.2 PCIe avec une mémoire ROM UEFI.
∙
Intel® Optane™ Memory Ready.

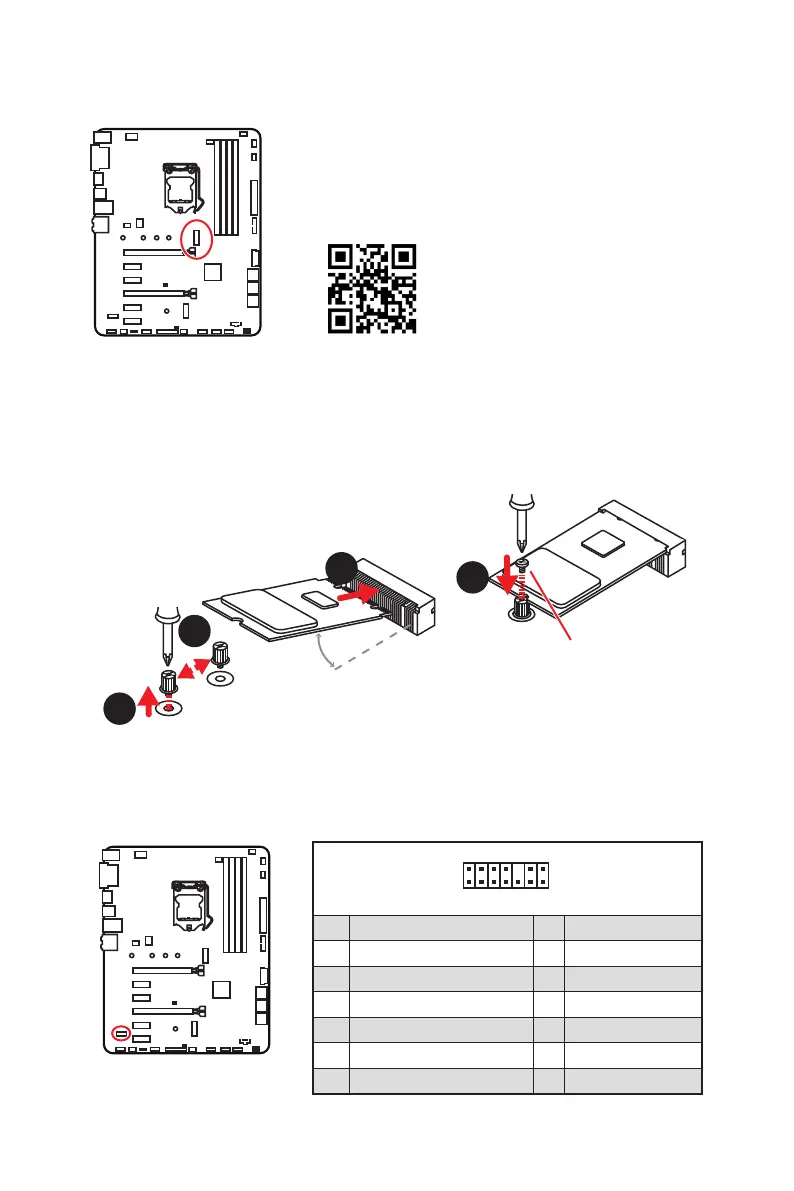

Installation du périphérique M.2
1
2
3
30°
1. Desserrez la vis M.2 de la carte mère.
2. Déplacez et fixez la vis M.2 à
l’emplacement approprié pour votre SSD
M.2.
3. Insérez votre SSD M.2 dans le slot M.2 à
un angle de 30 degrés.
4. Fixez le SSD M.2 avec la vis M.2
fournie.
4
Vis M.2 fournie
⚽
Vidéo de démonstration
sur l’installation du module M.2.
http://youtu.be/JCTFABytrYA
1
2 14
13
1 LPC Clock 2 3V Standby power
3 LPC Reset 4 3.3V Power
5 LPC address & data pin0 6 Serial IRQ
7 LPC address & data pin1 8 5V Power
9 LPC address & data pin2 10 No Pin
11 LPC address & data pin3 12 Ground
13 LPC Frame 14 Ground
JTPM1 : Connecteur de module TPM
Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d’informations.
