MSI Z68A-GD65 series - Задняя Панель

Ru-12
MS-7681 Системная плата

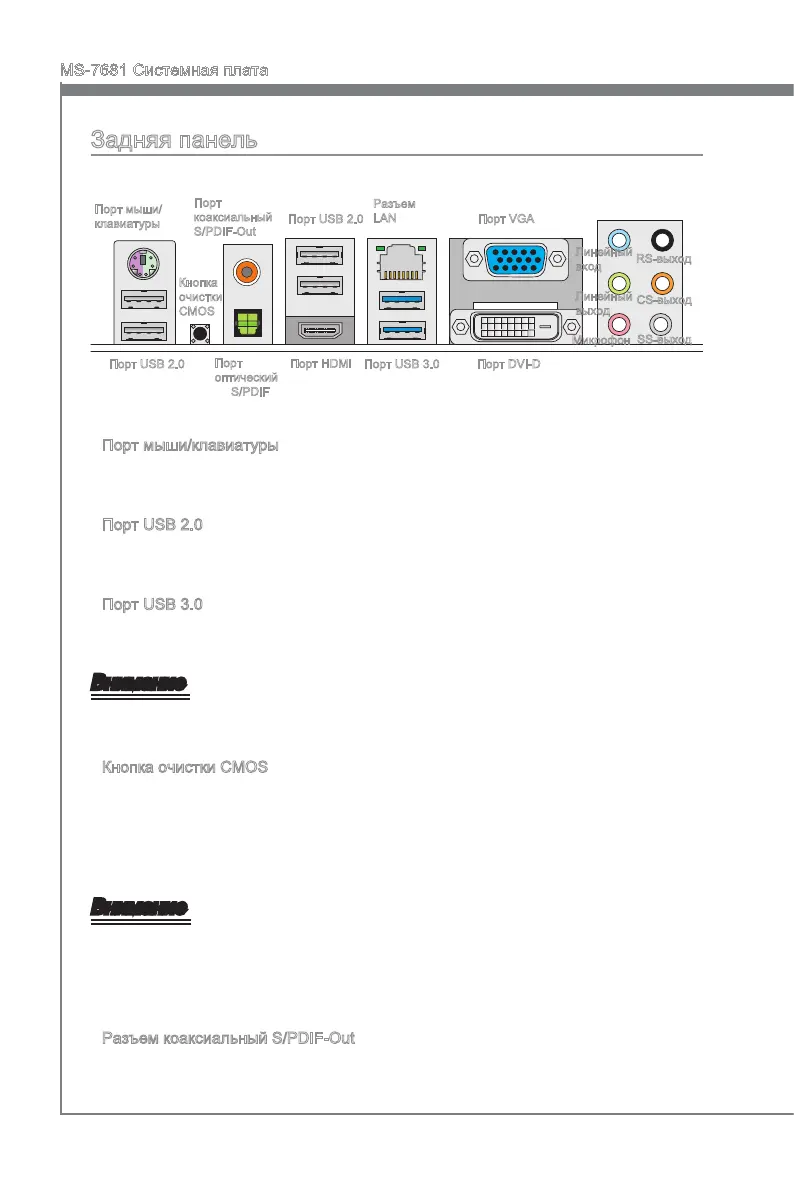

Задняя панель
Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Порт USB 2.0
Порт USB (Unversal Seral Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д.
Порт USB 3.0
Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка
скорости передачи данных до 5 Gbt/s (SuperSpeed).
Внимание
Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить
кабель USB 3.0 к разъему USB 3.0.
Кнопка очистки CMOS
На плате установлена CMOS память с питанием от батарейки, хранящая данные
о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются
компьютеру для загрузки операционной системы при включении. Если требуется
очистить CMOS память и стереть данные о конфигурации системы, нажмите эту
кнопку.
Внимание
Перед сбросом данных CMOS убедитесь в том, что питание системы
выключено.
После нажатия кнопки и стриания данных в выключенном состоянии (G3),
система загрузится автоматически.
Разъем коаксиальный S/PDIF-Out
Этот разъем S/PDIF (Sony & Phlps Dgtal Interconnect Format) используется для
передачи звука в цифровом формате через коаксиальный кабель.
▶
▶
▶
▶
•
•
▶
Разъем
LAN
Линейный
вход
Линейный
выход
Микрофон
Порт VGA
Порт мыши/
клавиатуры
Порт HDMI
Порт USB 3.0 Порт DVI-D
RS-выход
CS-выход
SS-выход
Порт USB 2.0
Порт
оптический
S/PDIF
Кнопка
очистки
CMOS
Порт
коаксиальный
S/PDIF-Out
Порт USB 2.0
