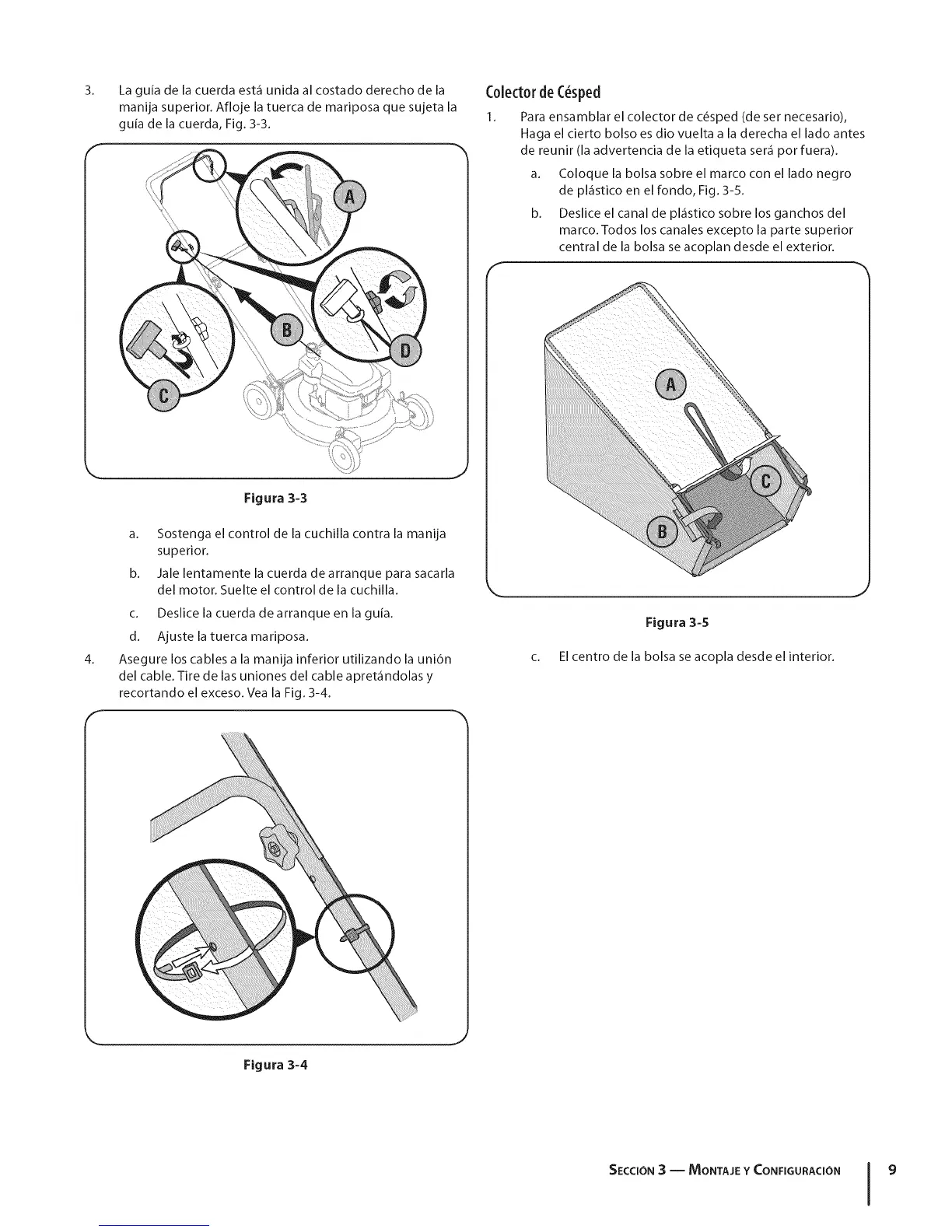

3.
La guia de la cuerda est& unida al costado derecho de la
manija superior. Afloje la tuerca de mariposa que sujeta la
guia de la cuerda, Fig. 3-3.
Figura 3-3
4.
a. Sostenga el control de la cuchilla contra la manija
superior.
b. Jale lentamente la cuerda dearranque para sacarla
del motor. Suelte el control de la cuchilla.
c. Deslice la cuerda de arranque en la guia.
d. Ajuste la tuerca mariposa.
Asegure los cables a la manija inferior utilizando la uni6n
del cable. Tire de las uniones del cable apret_ndolas y
recortando el exceso. Vea la Fig. 3-4.
C01ect0rde C_sped
1. Para ensamblar el colector de c_sped (de ser necesario),
Haga el cierto bolso es clio vuelta a la derecha el lado antes
de reunir (la advertencia de la etiqueta ser_ por fuera).
a. Coloque la bolsa sobre el marco con el lado negro
de pl_stico en el rondo, Fig. 3-5.
b. Deslice el canal de pl_stico sobre los ganchos del
marco. Todos los canales excepto la parte superior
central de la bolsa se acoplan desde el exterior.
F
Figura 3-5
c. El centro de la bolsa se acopla desde el interior.
Figura 3-4
SECCION3 -- MONTAJE Y CONFIGURACIC)N 9
