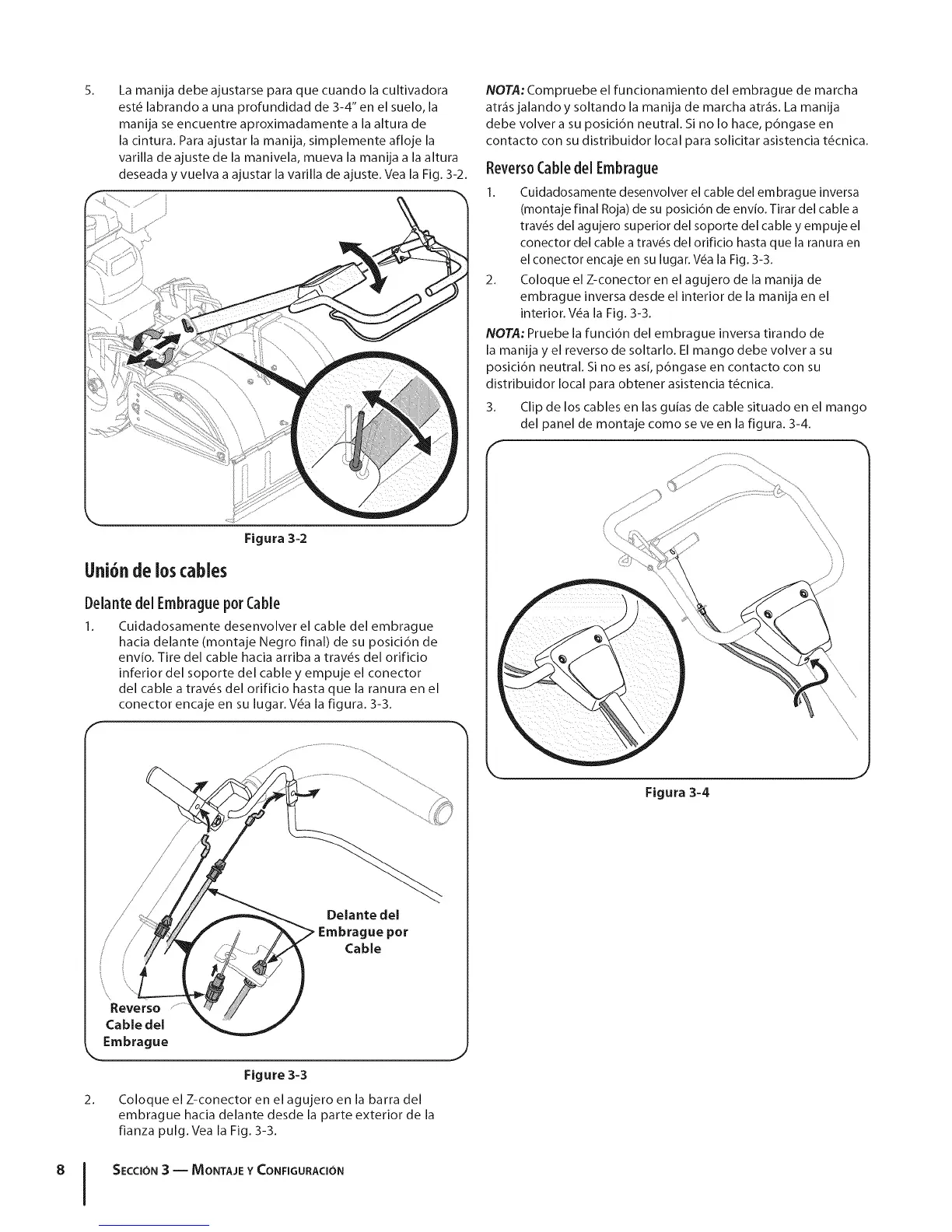

5_
La manija debe ajustarse para que cuando la cultivadora
est_ labrando a una profundidad de 3-4" en el suelo, la
manija se encuentre aproximadamente a la altura de
la cintura. Para ajustar la manija, simplemente afloje la
varilla de ajuste de la manivela, mueva la manija a la altura
deseada y vuelva a ajustar la varilla de ajuste. Vea la Fig. 3-2.
Figura 3=2
Uni6nde loscables
Delantedel Embraguep0rCable
1. Cuidadosamente desenvolver el cable del embrague
hacia delante (montaje Negro final) de su posici6n de
envio. Tire del cable hacia arriba a trav_s del orificio
inferior del soporte del cable y empuje el conector
del cable a trav_s del orificio hasta que la ranura en el
conector encaje en su lugar. V_a la figura. 3-3.
/
_v_rso
Cable clel
Embrague
Figure 3=3
2. Coloque el Z-conector en el agujero en la barra del
embrague hacia delante desde la parte exterior de la
fianza pulg. Vea la Fig. 3-3.
NOTA: Compruebe el funcionamiento del embrague de marcha
atr_s jalando y soltando la manija de marcha atr_s. La manija
debe volver a su posici6n neutral. Si no Io hace, p6ngase en
contacto con su distribuidor local para solicitar asistencia t_cnica.
Revers0Cabledel Embrague
1. Cuidadosamente desenvolver el cable del embrague inversa
(montaje final Roja) de su posici6n de envio. Tirar del cable a
trav_s del ag ujero superior del soporte del cable y empuje el
conector del cable a trav_s del orificio hasta que la ranura en
el conector encaje en su lugar. Wa la Fig. 3-3.
2. Coloque el Z-conector en el agujero de la manija de
embrague inversa desde el interior de la manija en el
interior. V_a la Fig. 3-3.
NOTA: Pruebe la funci6n del embrague inversa tirando de
la manija y el reverso de soltarlo. El mango debe volver a su
posici6n neutral. Si no es asi, p6ngase en contacto con su
distribuidor local para obtener asistencia t_cnica.
3. Clip de los cables en las guias de cable situado en el mango
del panel de montaje como se ve en la figura. 3-4.
F
/
Figura 3=4
8 I SECCION3 -- MONTAJE Y CONFIGURACION
