Controlesy Caractedsticas
4
f
Gancho del ernbrague
de marcha directa y
engranaje de dientes.
Regulador de profundidad
uste de la altura de la manija
lateral
dientes trasero
Dientes
10
\ ....... de transrnisi6n en las ruedas

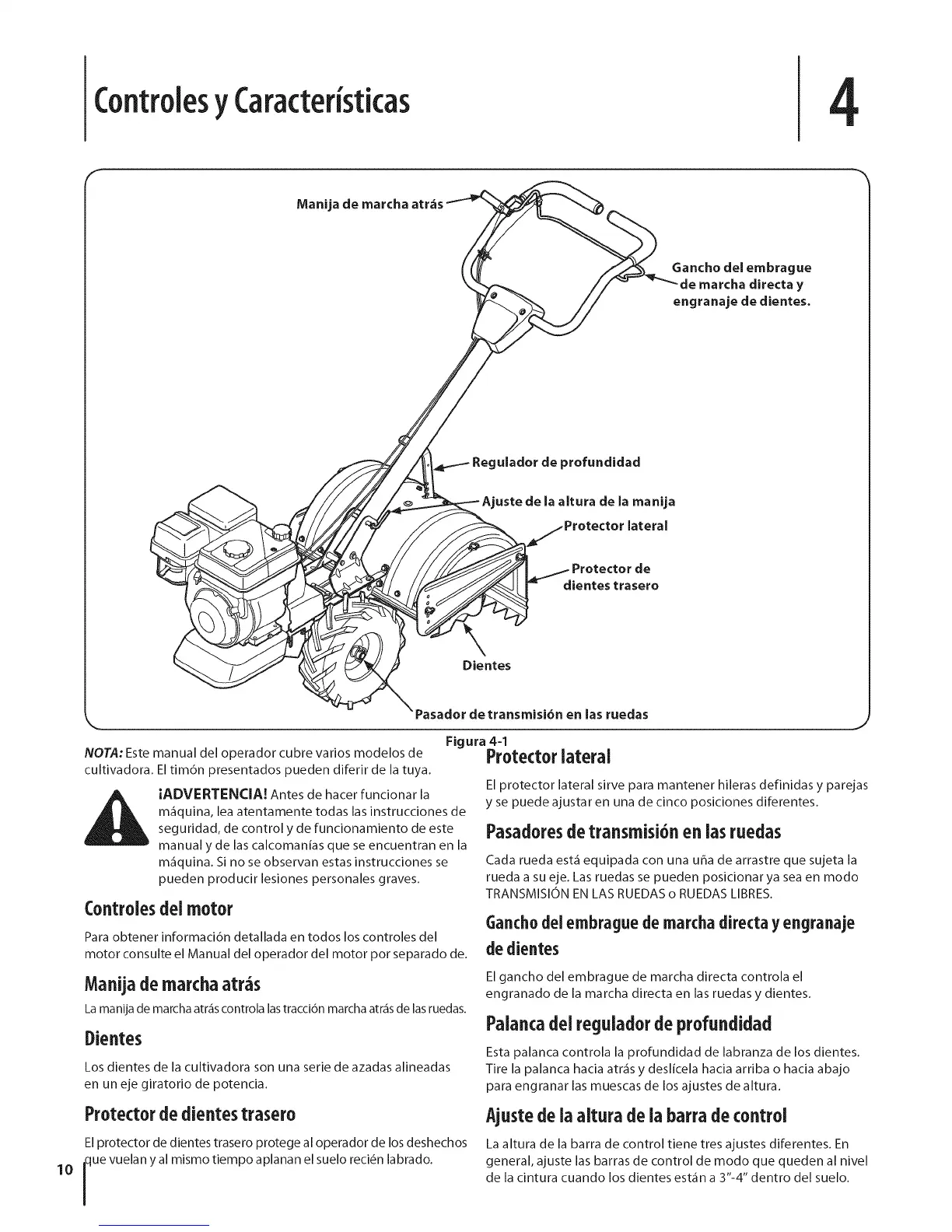

Figura 4-1
NOTA: Este manual del operador cubre varios modelos de Protector lateral
cultivadora. El tim6n presentados pueden diferir de la tuya.
IADVERTENCIAo Antes de hacer funcionar la
m_iquina, lea atentamente todas las instrucciones de
seguridad, de control y de funcionamiento de este
manual y de las calcomanias que se encuentran en la
m_iquina. Si no se observan estas instrucciones se
pueden producir lesiones personales graves.
Controlesdei motor
Para obtener informacidn detallada en todos los controles del
motor consulte el Manual del operador del motor por separado de.
Manijade marchaatr_s
La manija de marcha atr_iscontrola lastraccidn marcha atr_isde lasruedas.
Dientes
Los dientes de la cultivadora son una serie de azadas alineadas
en un eje giratorio de potencia.
El protector lateral sirve para mantener hileras definidas y parejas
y se puede ajustar en una de cinco posiciones diferentes.
Pasadoresdetransmisi6n en iasruedas
Cada rueda est,1 equipada con una u_a de arrastre que sujeta la
rueda a su eje. Las ruedas se pueden posicionar ya sea en modo
TRANSMISION EN LAS RUEDAS o RUEDAS LIBRES.
Ganchodelembrague de marchadirectay engranaje
dedientes
El gancho del embrague de marcha directa controla el
engranado de la marcha directa en las ruedas y dientes.
Palancadel reguladordeprofundidad
Esta palanca controla la profundidad de labranza de los dientes.
Tire la palanca hacia atr_is y deslicela hacia arriba o hacia abajo
para engranar las muescas de los ajustes de altura.
Protector dedientestrasero
El protector de dientes trasero protege al operador de los deshechos
ue vuelan y al mismo tiempo aplanan el suelo reci_n labrado.
Ajustedeia altura de ia barrade control
La altura de la barra de control tiene tres ajustes diferentes. En
general, ajuste las barras de control de modo que queden al nivel
de la cintura cuando los dientes est,1n a 3"-4" dentro del suelo.
