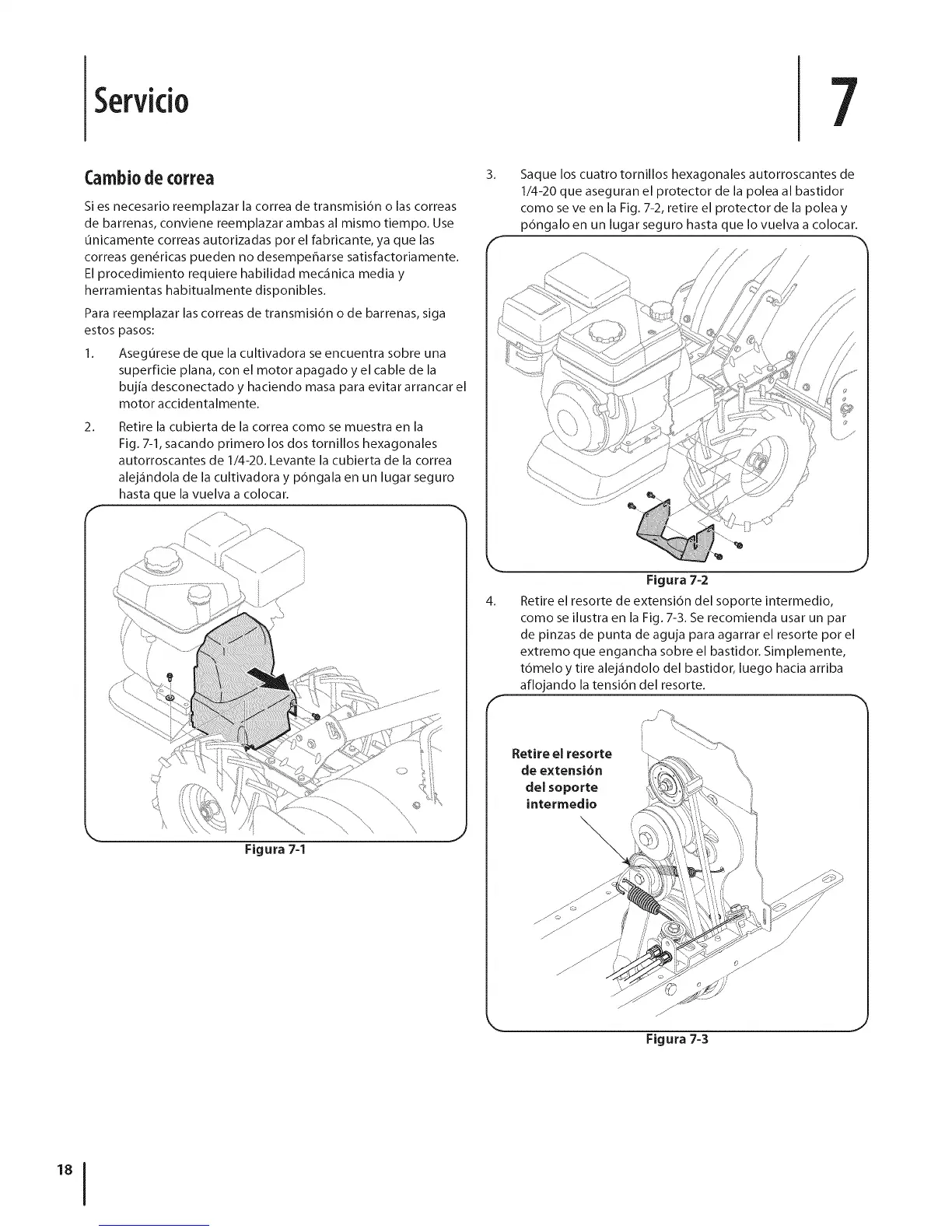

Servicio
7
Carnbiode correa
Si es necesario reemplazar la correa de transmisi6n o las correas
de barrenas, conviene reemplazar ambas al mismo tiempo. Use
unicamente correas autorizadas pot el fabricante, ya que las
correas gen_ricas pueden no desemper_arse satisfactoriamente.
El procedimiento requiere habilidad mec_inica media y
herramientas habitualmente disponibles.
Para reemplazar las correas de transmisi6n o de barrenas, siga
estos pasos:
1. Asegurese de que la cultivadora se encuentra sobre una
superficie plana, con el motor apagado y el cable de la
bujia desconectado y haciendo masa para evitar arrancar el
motor accidentalmente.
2. Retire la cubierta de la correa como se muestra en la
Fig. 7-1, sacando primero los dos tornillos hexagonales
autorroscantes de 1/4-20. Levante la cubierta de la correa
alej_indola de la cultivadora y pdngala en un lugar seguro
hasta que la vuelva a colocar.
Figura 7-1
3.
4.
F
Saque los cuatro tornillos hexagonales autorroscantes de
1/4-20 que aseguran el protector de la polea al bastidor
como se ve en la Fig. 7-2, retire el protector de la polea y
p6ngalo en un lugar seguro hasta que Io vuelva a colocar.
J
Figura 7=2
Retire el resorte de extensidn del soporte intermedio,
como se ilustra en la Fig. 7-3. Se recomienda usar un par
de pinzas de punta de aguja para agarrar el resorte pot el
extremo que engancha sobre el bastidor. Simplemente,
tdmelo y tire alej_indolo del bastidor luego hacia arriba
aflojando la tensidn del resorte.
Retire el resorte
de e×tensi6n
del soporte
interrnedio
Figura 7-3
