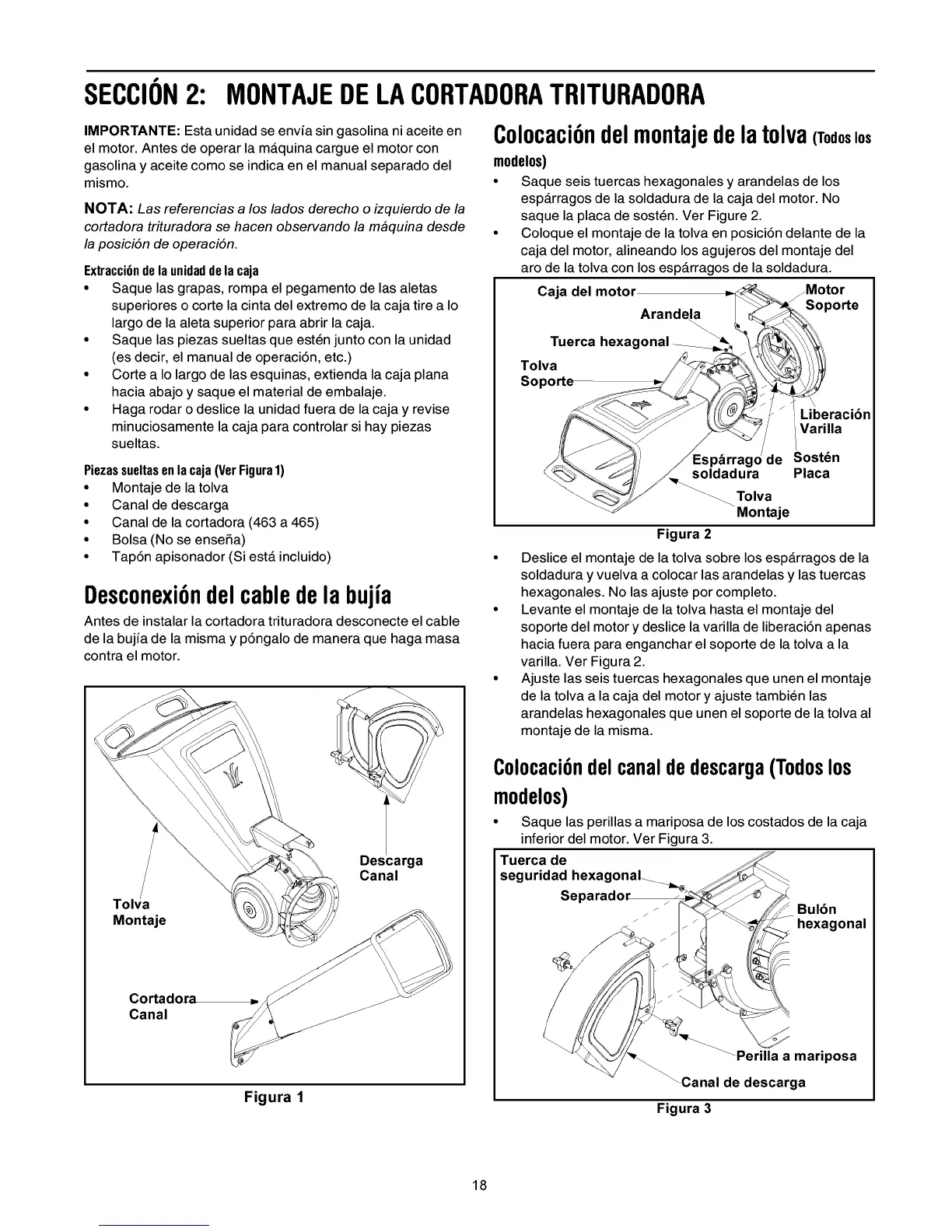

SECCION2: MONTAJEDELAC0RTADORATRITURADORA
IMPORTANTE: Esta unidad se envia sin gasolina ni aceite en
el motor. Antes de operar la m_.quina cargue el motor con
gasolina y aceite como se indica en el manual separado del
mismo.
NOTA: Las referencias a los lados derecho o izquierdo de la
cortadora trituradora se hacen observando la m#quina desde
la posici6n de operaci6n.
Extracci6ndela unidaddela caja
• Saque las grapas, rompa el pegamento de las aletas
superiores o corte la cinta del extremo de la caja tire a Io
largo de la aleta superior para abrir la caja.
• Saque las piezas sueltas que est_n junto con la unidad
(es decir, el manual de operaci6n, etc.)
• Corte a Io largo de las esquinas, extienda la caja plana
hacia abajo y saque el material de embalaje.
• Haga rodar o deslice la unidad fuera de la caja y revise
minuciosamente la caja para controlar si hay piezas
sueltas.
Piezassueltasenlacaja(VerFigura1)
• Montaje de la tolva
• Canal de descarga
• Canal de la cortadora (463 a 465)
• Bolsa (No se enseSa)
• Tap6n apisonador (Si est,. incluido)
Desconexi6ndelcabledela bujia
Antes de instalar la cortadora trituradora desconecte el cable
de la bujia de la misma y p6ngalo de manera que haga masa
contra el motor.
Tolva
Montaje
Descarga
Canal
Cortador_
Canal
Figura 1
C010caci6ndelm0ntajedela t01va(T0d0s_0s
m0del0s)
• Saque seis tuercas hexagonales y arandelas de los
esp_rragos de la soldadura de la caja del motor. No
saque la placa de sost_n. Ver Figure 2.
• Coloque el montaje de la tolva en posici6n delante de la
caja del motor, alineando los agujeros del montaje del
aro de la tolva con los esp_rragos de la soldadura.
Caja del motor
Arande/a
Tuerca hexagonal
Tolva
Soporte
Liberacibn
Varilla
o de Sostdn
soldadura Placa
Tolva
Montaje
Figura 2
• Deslice el montaje de la tolva sobre los esp_.rragos de la
soldadura y vuelva a colocar las arandelas y las tuercas
hexagonales. No las ajuste por completo.
• Levante el montaje de la tolva hasta el montaje del
soporte del motor y deslice la varilla de liberaci6n apenas
hacia fuera para enganchar el soporte de la tolva a la
varilla. Ver Figura 2.
• Ajuste las seis tuercas hexagonales que unen el montaje
de la tolva a la caja del motor y ajuste tambi_n las
arandelas hexagonales que unen el soporte de la tolva al
montaje de la misma.
Colocaci6ndelcanaldedescarga(Todoslos
modelos)
• Saque las perillas a mariposa de los costados de la caja
inferior del motor. Ver Figura 3.
Tuerca de
seguridad hexagonaL_
Bulbn
hexagonal
a mariposa
\Canal de descarga
Figura 3
18
