MTD 890 User Manual

15
.003–.006 in.
(.076–0.152 mm)
4
3
2
1
6
5
7
8
Fig. 47
Fig. 46
Fig. 45
Fig. 44

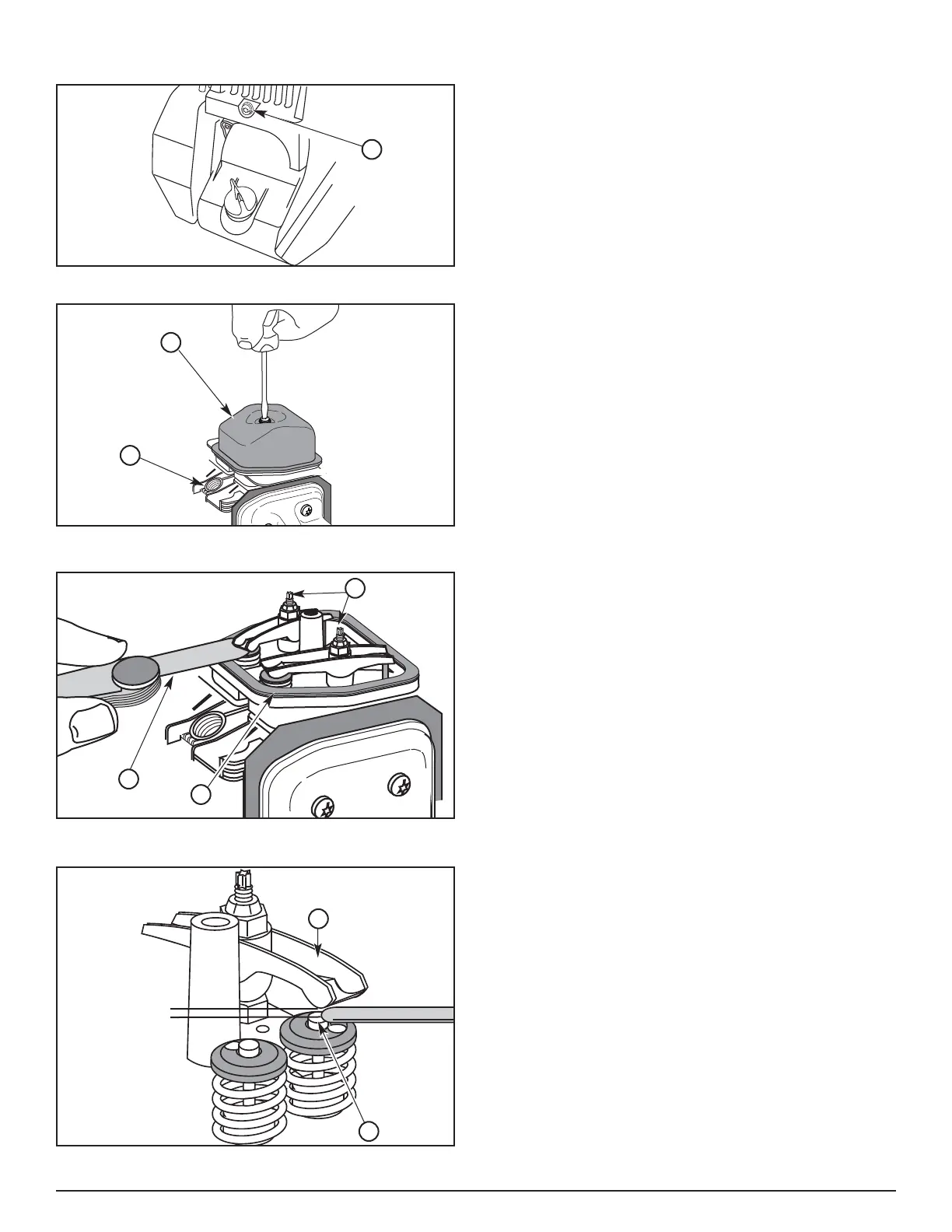

Description of Parts – Figs. 44-47
1. Screw
2. Rocker Arm Cover
3. Spark Plug Hole
4. Adjusting Nuts
5. Feeler Gauge
6. Gasket
7. Rocker Arm
8. Valve Stem
Descripción de piezas – Fig.
44-47
Beschreibung der Teile – Abb. 44-47
Descrição das peças – Figuras 44-47
Description des pièces – Fig. 44-47
Descrizione dei componenti - figg. 44-47
1. Vis
2. Cache-culbuteur
3. Trou de bougie
4. Écrous de réglage
5. Jauge d'épaisseur
6. Joint
7. Culbuteur
8. Tige de soupape
1. Schraube
2.
Kipphebelabdeckung
3. Zündkerzenloch
4. Einstellmuttern
5. Fühlerlehre
6. Dichtung
7. Kipphebel
8. Ventilspindel
1. Vite
2. Coperchio del
bilanciere
3. Foro della candela
d’accensione
4. Dadi di regolazione
5. Calibro a spessori
6. Guarnizione
7. Bilanciere
8. Gambo della valvola
1. Parafuso
2. Cobertura do braço
de balancim
3. Orifício da vela de
ignição
4. Porcas de ajuste
5. Calibrador de folga
6. Gaxeta
7. Braço de balancim
8. Haste da válvula
1. Tornillo
2. Cubierta del
balancín
3. Orificio de la bujía
de encendido
4. Tuercas de ajuste
5. Calibrador
6. Junta
7. Balancín
8. Vástago de la válvula
