Svenska Bruksanvisning – Kedjesåg med förbränningsmotor
78

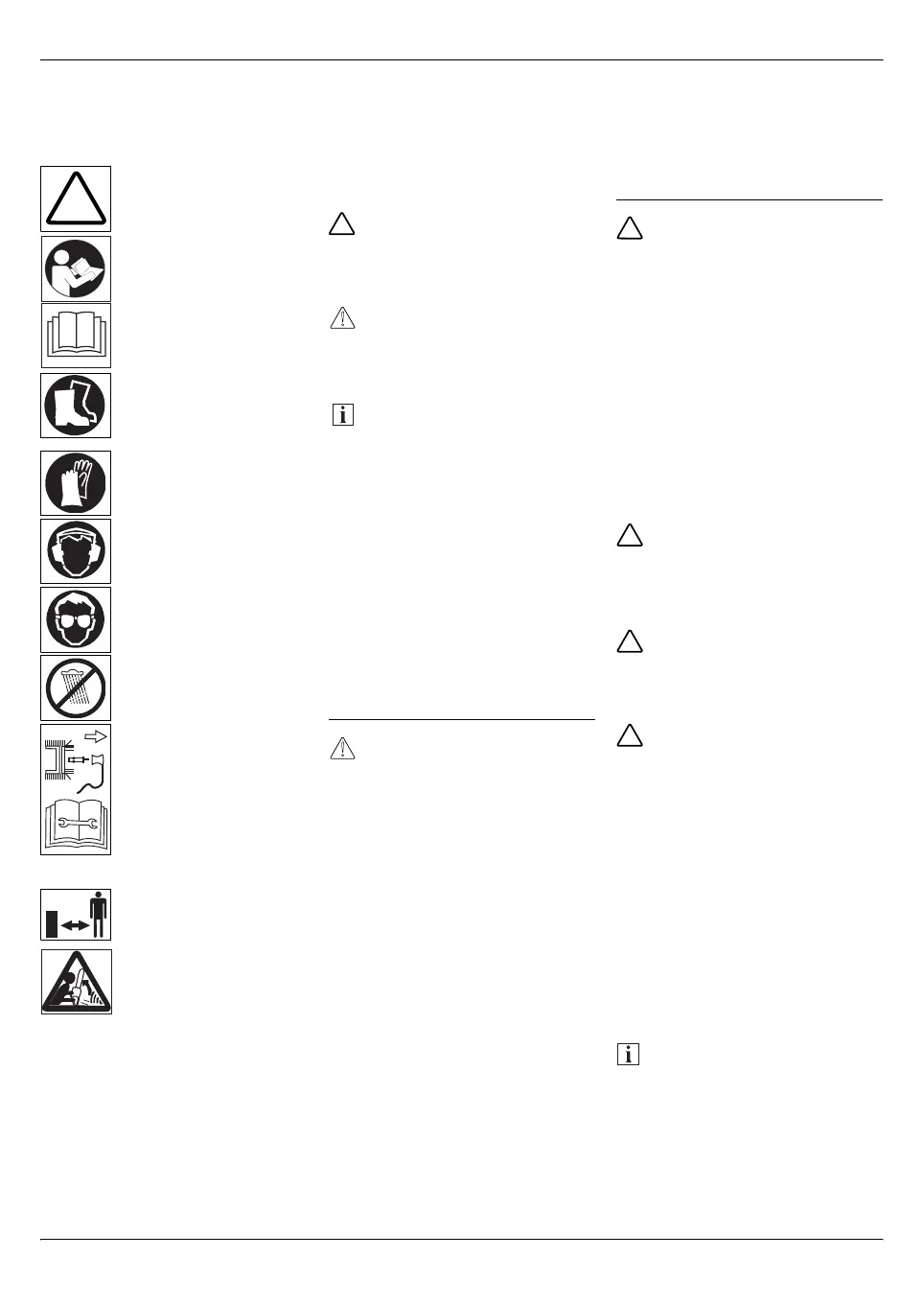

Symboler på maskinen
Det sitter klistermärken med olika
symboler på maskinen.
Symbolförklaring:
Beakta
säkerhetsanvisningarna
före driftstart.
Läs igenom och beakta
bruksanvisningen före
driftstart.
Använd stadiga skor
med halksäker sula
under arbetet med
maskinen.
Använd
skyddshandskar.
Använd hörselskydd
under arbetet med
maskinen.
Använd skyddsglasögon
under arbetet med
maskinen.
Skydda mot fukt!
Säng maskinen före alla
arbeten som t.ex.
inställning, rengöring,
kontroll o.s.v. och dra av
tändstiftskontakten! Följ
anvisningarna i denna
bruksanvisning.
Håll andra personer
borta från det farliga
området!
Kastrisk!
Håll alltid dessa symboler på
maskinen i ett läsbart skick.
Byt ut klistermärkena om
symbolerna är skadade eller inte går
att läsa.
Symboler i
bruksanvisningen
I denna bruksanvisning används
symboler för att ange faror eller
markera viktig information.
Symbolförklaring:
Fara
Anger risker som kan orsaka per
-
sonskador i samband med det bes
-
krivna arbetet.
Observera!
Anger risker som kan orsaka mas
-
kinskador i samband med det bes
-
krivna arbetet.
Obs!
Anger viktig information och
användartips.
Kasseringsanvisning
Hantera gammal bensin/olja eller
förpackningsrester enligt lokala
föreskrifter.
Användningstider
Följ nationella/kommunala
föreskrifter gällande
användningstider (kontakta ansvarig
myndighet vid behov).
Manöver- och
kontrollorgan
Observera! Maskinskador.
Här beskrivs inledningsvis manö
-
ver- och kontrollorganens funktio
-
ner. Utför inga funktioner än!
Bild 1
1 Sågsvärd
2 Sågkedja
3 Handskydd (utlösare för
kedjebroms)
4 Främre handtag
5 Starthandtag
6 Skydd för luftfilter
7 Spärrknapp för luftfiltrets skydd
8 Manöverställare
I = till (drift)
0 = från (stopp)
9 Gasspak
10 Gasspaksspärr
11 Bakre handtag
12 Insugspump/flödare
13 Choke
14 Bränsletankens lock
15 Kedjebroms
16 Kedjeoljetankens lock
17 Skydd för sågsvärdet
18 Ställskruv för kedjespänning
19 Fästmuttrar för sågsvärdet
Montera maskinen
Risk för personskada under
drift!
Felaktigt monterade delar kan vid
användning av maskinen leda till
svåra och dödliga skador! Denna
maskin får endast tas i drift när alla
delar är monterade fullständigt och
fast och ingen del är skadad!
– Läs därför först igenom hela
kapitlet innan du monterar
delarna!
– Montera delarna noggrant och
fullständigt.
– Använd verktyg om det är
föreskrivet.
Risk för personskada vid
montering!
Delar får endast monteras och
demonteras när motorn är frånsla
-
gen.
Risk för skärsår!
Sågkedjans tänder är mycket
vassa! Använd skyddshandskar vid
alla arbeten på kedjan.
Risk för personskada!
Felmonterad sågkedja leder till att
maskinen sågar på ett okontrollerat
sätt! Vid montering av kedjan
beakta den föreskrivna löpriktnin
-
gen!
Montering av sågsvärd och
sågkedja
Bild 2–6
Skruva av muttrarna (19) och ta
av skyddet (17).
Sätt sågsvärdet (1) med det
långa hålet (20) på bulten (21).
För sågsvärdet så nära
kedjehjulet (22) som möjligt.
Obs!
Se till att kedjan ligger riktigt i
styrspåret (sågsvärd) när du
monterar den.
Lägg sågkedjan (2) om
kedjehjulet (22). Se till att den
monteras i rätt riktning.
