Dansk Betjeningsvejledning – Kædesav med forbrændingsmotor
88

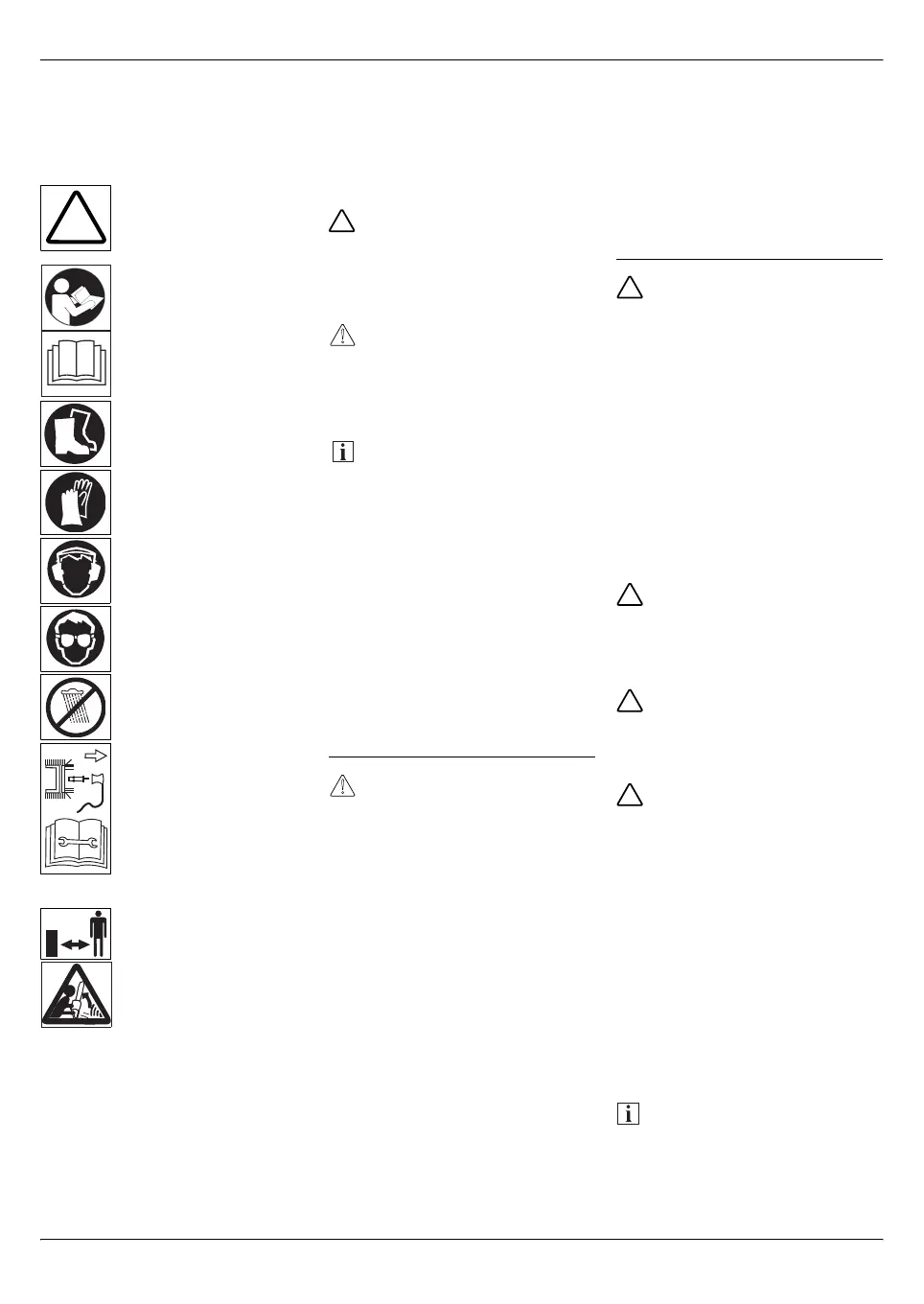

Symboler på apparatet
Maskinen er forsynet med
forskellige symboler i form af
mærkater.
Symbolerne har følgende betydning:
Læs
sikkerhedshenvisninger
ne, inden maskinen
tages i brug.
Læs og overhold
brugsanvisningen, inden
maskinen tages i brug.
Bær fast fodtøj med
skridsikre såler ved
arbejdet med maskinen.
Brug
beskyttelseshandsker!
Bær høreværn under
arbejdet med maskinen.
Bær sikkerhedsbriller
under arbejdet med
maskinen.
Beskyttes mod fugt!
Sluk for maskinen og tag
tændrørshætten af før
alle arbejder på
maskinen, f. eks.
indstilling, rengøring,
kontrol osv.! Følg henvis
-
ningerne i denne
vejledning.
Hold tredjeparter væk fra
fareområdet!
Fare for tilbageslag!
Hold altid disse symboler på
maskinen i læsbar tilstand.
Udskift beskadigede eller ikke mere
læsbare symboler.
Symboler i vejledningen
I nærværende vejledning benyttes
symboler, der gør opmærksom
på farer eller kendetegner vigtige
henvisninger. Symbolerne har
følgende betydning:
Fare
De gøres opmærksom på farer,
som hænger sammen med den
beskrevne aktivitet og som sætter
personer i en truende situation.
OBS!
Du gøres opmærksom på farer, der
hænger sammen med den beskre
-
vne aktivitet, og som kan føre til en
beskadigelse af maskinen.
Henvisning
Kendetegner vigtige oplysninger og
anvendelsestip.
Bortskaffelsesanvisning
Gammel benzin/olie eller
emballagerester skal bortskaffes i
henhold til de lokale forskrifter.
Driftstider
Overhold de nationale/kommunale
forskrifter, hvad brugstider angår
(spørg evt. hos den pågældende
myndighed).
Betjenings- og
visningselementer
OBS! Skader på maskinen
Her gives en forudgående bes
-
krivelse af betjenings- og visnings
-
elementerne. Udfør endnu ingen
funktioner!
Billede 1
1 Savsværd
2 Savkæde
3 Håndbeskytter (udløser for
kædebremsen)
4 Forreste håndtag
5 Starthåndtag
6 Luftfilterdæksel
7 Låseknap til luftfilterdæksel
8 Afbryder
I = On (Start)
0 = Off (Stop)
9 Gashåndtag
10 Gashåndtagsspærre
11 Bageste håndtag
12 Indsugningspumpe/primer
13 Choker
14 Dæksel til brændstoftank
15 Kædebremse
16 Dæksel kædeolietank
17 Afdækning for savsværdet
18 Stilleskrue kædestramning
19 Monteringsmøtrikker
savsværdet
Montering af maskinen
Kvæstelsesfare under driften!
Ukyndigt monterede dele kan med
-
føre meget svære og dødelige
kvæstelser under brugen af maski
-
nen! Denne maskine må kun tages
i brug, hvis alle dele er monteret
komplet og fast, og når ingen del på
den er beskadiget!
– Læs derfor først hele kapitlet
igennem, før du monterer
delene!
– Montér delene omhyggeligt og
komplet.
– Anvend værktøj, hvis det er
foreskrevet.
Kvæstelsesfare under
montagen!
Delene må kun monteres og
afmonteres, når motoren er sluk
-
ket.
Fare for at skære sig!
Tænderne på savkæden er meget
skarpe! Brug beskyttelseshandsker
ved alle arbejder på kæden.
Kvæstelsesfare!
En forkert monteret savkæde med
-
fører, at maskinen opfører sig
ukontrolleret under savning! Pas på
rigtig kørselsretning, når kæden
monteres!
Montering af savsværd og
savkæde
Billede 2–6
Skru monteringsmøtrikkerne (19)
af og tag dækslet (17) af.
Sæt savsværdet (1) med
langhullet (20) på bolten (21).
Skub savsværdet så langt som
muligt ind mod kædehjulet (22).
Henvisning
Pas på at kæden kommer til at sidde
rigtigt i føringsnoten (på
savsværdet).
