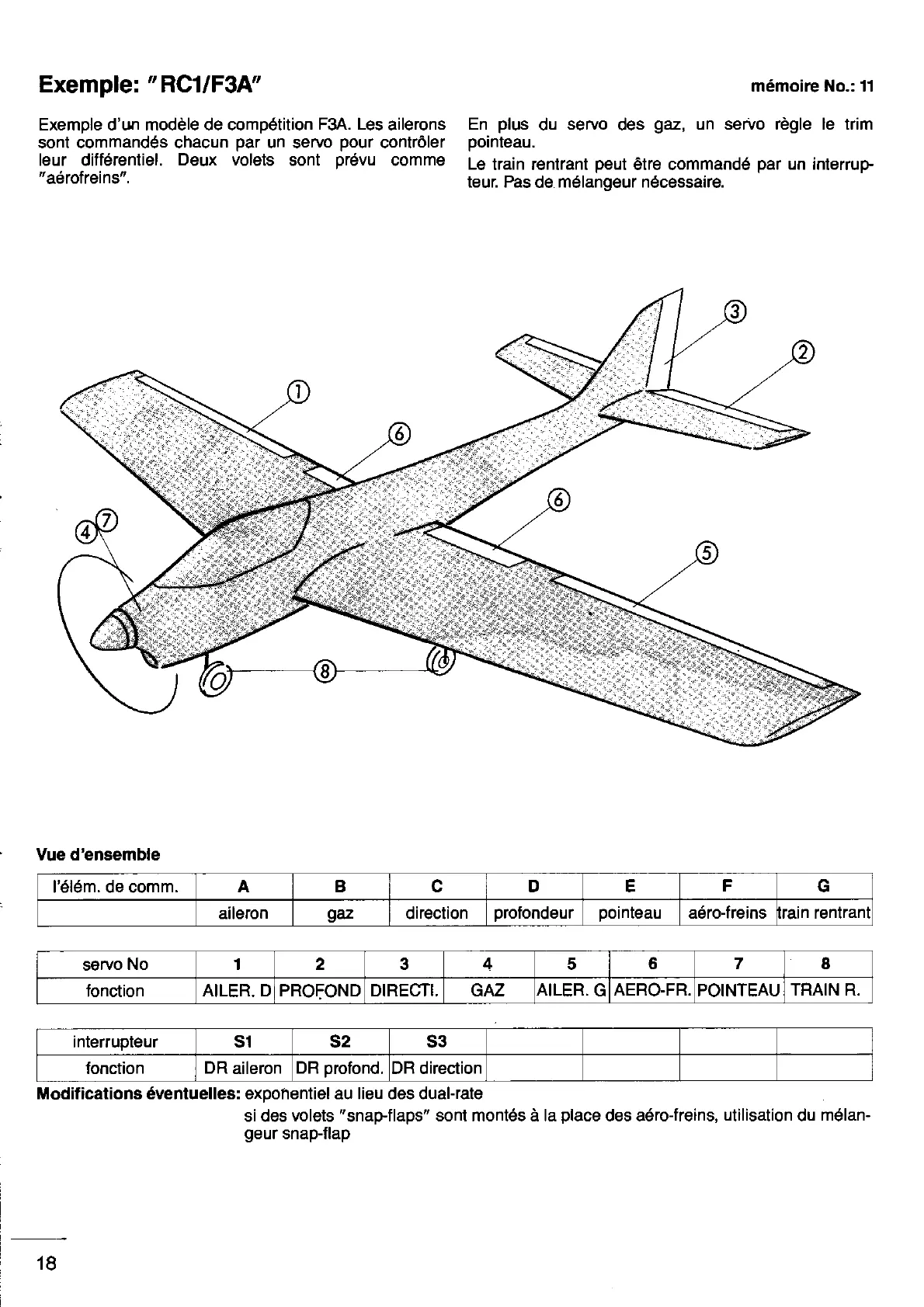

Exemple:
"RCl/F3A"
Exemple d'un
modöle
de compdtition
F3A. Les
ailerons
sont commandes chacun
par
un
servo
pour
contröler
leur diff6rentiel.
Deux volets
sont or6vu comme
"aörclrcins".
m6moire No.: 11
En
plus
du
servo des
gaz,
un servo rögle le trim
oointeau.
Le train rentrant
peut
Ctre commande
par
un
interruF
teur. Pas
de
m6langeur necessaire.
Vue
d'ensemble
l'616m. de comm.
A B c D E
F
G
aileron
gaz
direction
profondeur pointeau
adrojreinstrain rentranl
servo
No 1 2 3
4
5
6 7 8
fonction AILER. D PROF.OND
DIRECTI. GAZ AILER. G
AERO-FR.
POINTEAU
TRAIN R.
inlerrupteur s1 s2
s3
fonction DR aileronDR
profond,
DR direction
Modifications
6ventuelles:
exponentiel au lieu des dual-rate
si des
volets
"snaPflaps"
sont mont6s ä la
place
des a6roJreins, utilisation du
m6lan-
geur
snap{lap
18
