Murray 7800890 - Hauteur du Guidon

9
Hauteur du guidon (MD22550FC)
1. Déposer les écrous à oreilles (A, Figure 4) et les boulons (B) des
supports droit et gauche du guidon (C).
2. Pour lever le guidon, placer le guidon inférieur (A, Figure 5) en
position haute (B).
3. Pour abaisser le guidon, placer le guidon inférieur en position
basse (C).
4. Fixer le guidon inférieur sur les supports du guidon avec les
boulons et écrous à oreilles déposés à l'étape 1.
Hauteur du guidon (M22550FC)
1. Déposer les écrous à oreilles (A, Figure 6) et les boulons (B) des
supports droit et gauche du guidon (C).
Note: Ne pas déposer le jeu inférieur de boulons et d'écrous fixant le
guidon inférieur.
2. Pour lever le guidon, placer le guidon inférieur (D, Figure 6) à un
trou de réglage plus haut (E).
3. Pour abaisser le guidon, placer le guidon inférieur à un trou de
réglage plus bas.
4. Replacer les boulons et écrous à oreilles déposés à l'étape 1, en
les serrant fermement.
B

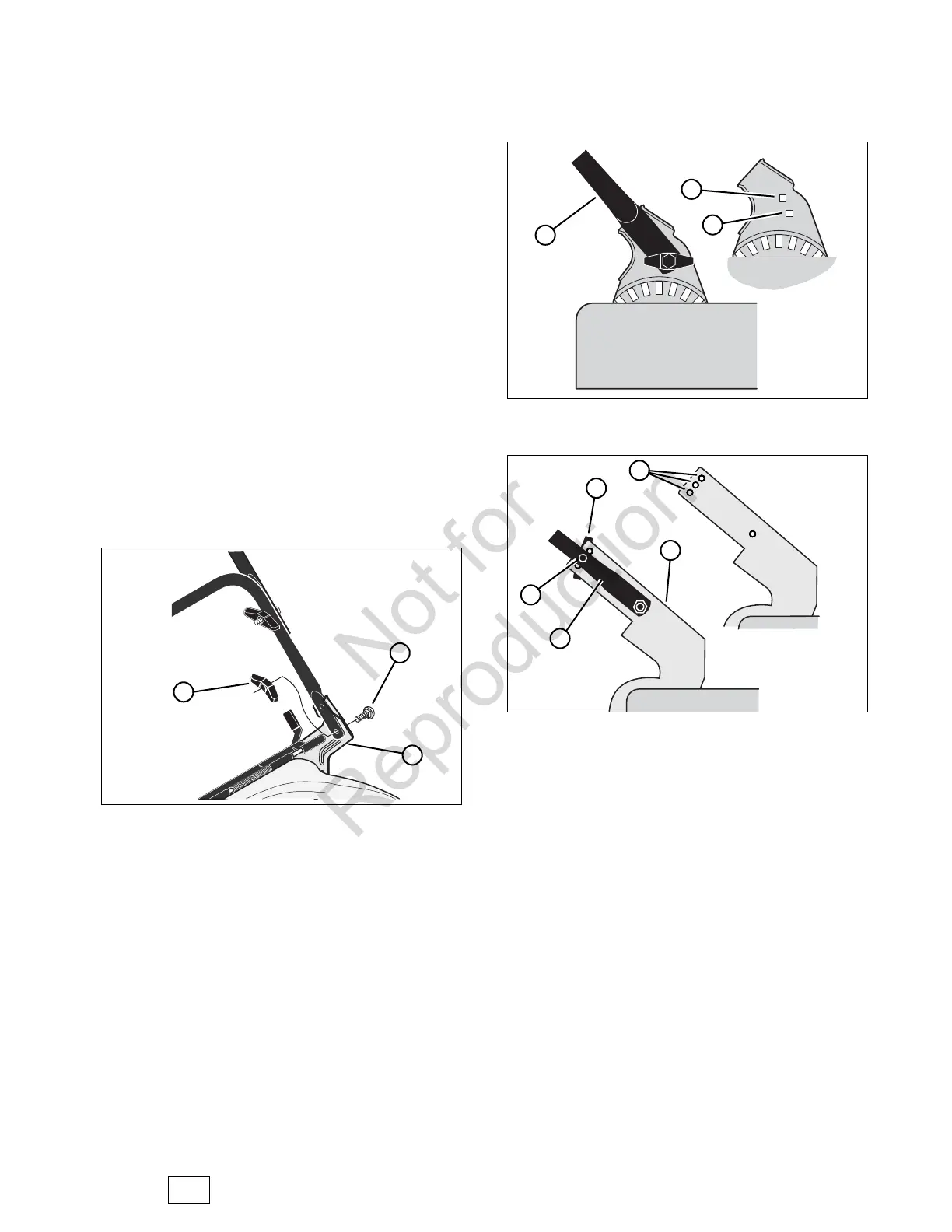

Figure 4: Dépose de la quincaillerie de réglage du guidon
C
A
Figure 6: Positions du guidon (M22550FC)
A
Montage
B
C
D
E
B
Figure 5: Positions du guidon (Modèle MD22550FC)
A
C
fr
