EIXO INCLINADO
1. Substitua o protetor de lâmina.
2. Alinhar o furo com flange e a caixa.
3. Inserir a chave Allen (fornecida) no orifício do flange e
da caixa.
4. Segure a cabeça de montagem e gire no sentido
anti-horário para remoção.
5. Remontagem é na ordem inversa.
Se assegure que a lâmina de
proteção esteja coberta.
Sempre desconecte o chumbo
HT da vela de ignição antes de
qualquer conserto ser feito no
aparador.
EIXO RETO
1. Substitua o protetor de lâmina.
2. Alinhe o furo com o flange e a caixa.
3. Insira a chave Allen (fornecida) no orifício do flange e na caixa.
4. Segure a montagem da cabeça e gire no sentido horário para remoção.
5. A remontagem é na ordem inversa.
Tenha certeza de que a
lâmina de proteção está
coberta.
Sempre desconecte o
chumbo HT da vela de
ignição antes de qualquer
conserto ser feito no
aparador.
Nota: Não alinhar a flange com o buraco da caixa irá causar
danos.
A linha de nylon do Aparador irá deteriorar-se com o tempo,
resultando em quebras de linha mais frequentes.

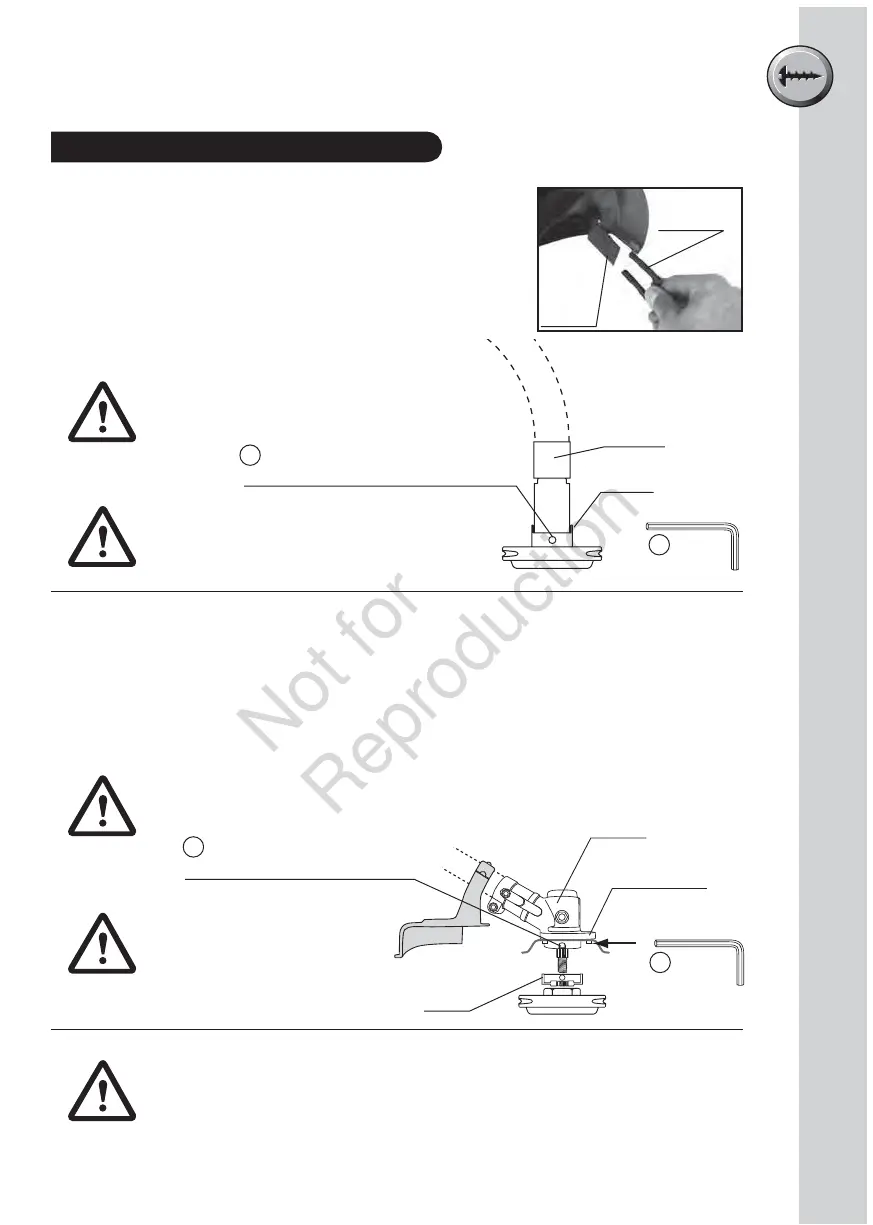

Montagem da Cabeça do Aparador
2. Alinhar a fenda da caixa com o
buraco da fechadura
3. Chave
Allen
Flange
Caixa
Lâmina
de corte
da linha
Flange do Aparador
Flange
Caixa
3. Chave
Allen
2. Alinhar fenda da caixa com
buraco da fechadura
MONTAGEM PROCEDIMENTOS
protector
de lâmina
