106
PROCEDIMENTOS DE MONTAGEM
Alça clássica
Ajuste da alça
1 Soltar a porca borboleta no parafuso de fixação na alça.
2 Remova a porca borboleta, arruela e o parafuso de fixação da alça.
3 Empurre a alça clássica no eixo.
4 Recoloque o parafuso de fixação e aperte com a porca borboleta.
NOTA: Não muito solto, nem muito apertado. Muito aperto pode danificar a
unidade

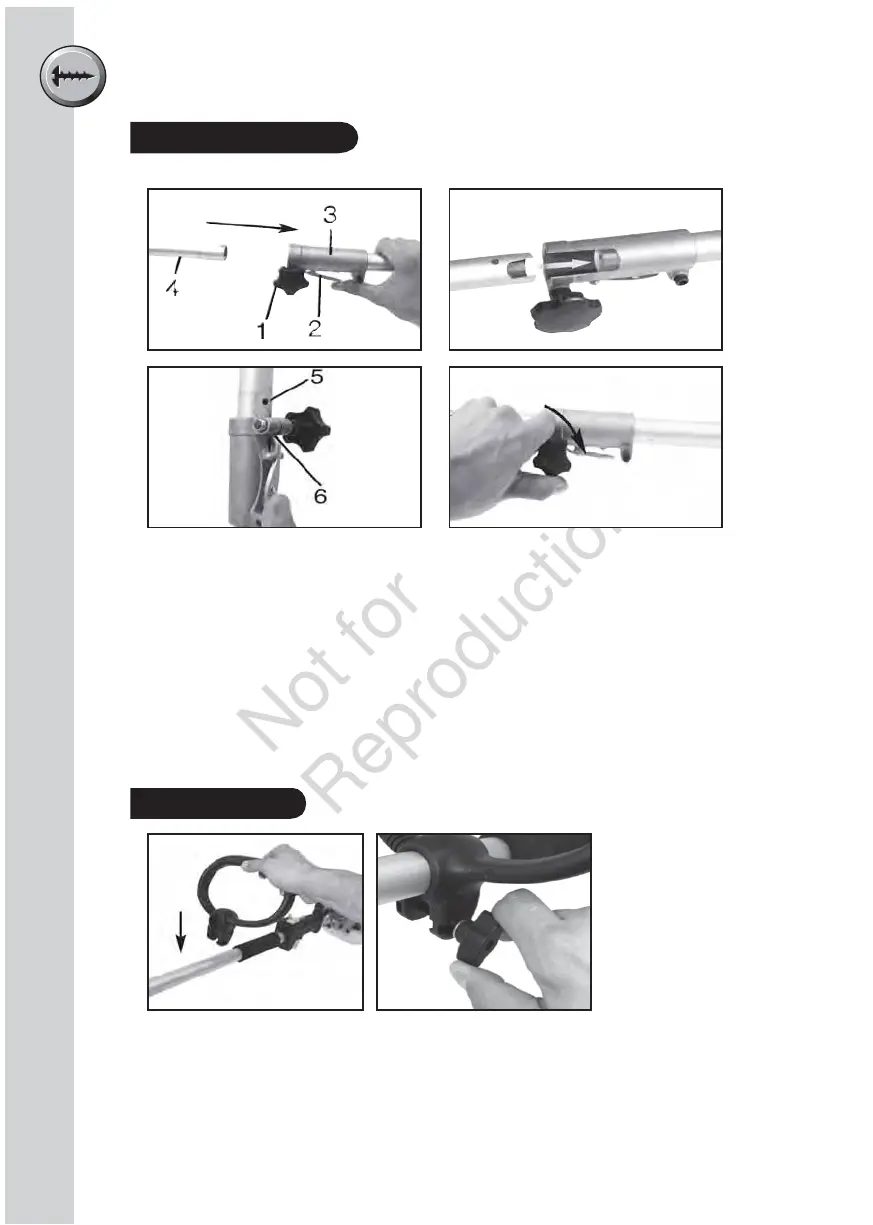

Montagem do Eixo
A montagem do eixo dividido
1. Afrouxar o parafuso de aperto em forma de estrela (1) sobre a conexão do eixo de
divisão. (Ver Fig. 1)
2. Em seguida, pressione a alavanca na conexão do eixo de divisão (2) e deslize com
cuidado o eixo inferior (4) na conexão de divisão do eixo (3). (Ver Fig. 1 e 2)
NOTA: Ao fazer isso, tome cuidado para garantir que os veios de transmissão
no interior do tubos deslizem um no outro, (gire a cabeça do aparador
gentilmente se necessário)
3. Garanta que a alavanca na conexão do eixo dividido feche no buraco correspondente
(5). (Ver Fig. 3)
4. Em seguida, aperte o parafuso estrela (1). (Ver Fig. 4)
5. Para desmontar, proceda na ordem inversa.
Fig.1
Fig.2
Fig.4
