Apostila de Treinamento
Apostila de Entrenamiento
Training Book
9.407.0.006.0260 19
Válvulas
Válvulas
Valves
Diâmetro da haste /
Diámetro del vástago
/ Stem diameter (23-A) .................................... 6,952 - 6,970 mm
Altura da cabeça /
Altura de la cabeza
/ Head height (23-B)
Admissão /
Admisión
/ Intake ....................................................................................... 1,20 - 1,40 mm
Escape /
Escape
/ Exhaust .......................................................................................... 1,90 - 2,10 mm
Largura da face /
Anchura del asiento
/ Seat width (23-C)
Admissão /
Admisión
/ Intake ................................................................................................. 5,80 mm
Escape /
Escape
/ Exhaust ....................................................................................................2,80 mm
Diâmetro da cabeça /
Diámetro de la cabeza
/ Head diameter (23-D)
Admissão /
Admisión
/ Intake ................................................................................... 32,90 - 33,10 mm
Escape /
Escape
/ Exhaust ...................................................................................... 39,60 - 39,80 mm
Profundidade da válvula fechada em relação à face do cabeçote
Profundidad de la válvula cerrada en relación a la faz de la culata
Closed valve height to cylinder head surface ............................................................................. ± 0,10 mm
Curso total da válvula /
Carrera total de la válvula
/ Valve lift (24)
Admissão /
Admisión
/ Intake .................................................................................................. 9,0 mm
Escape /
Escape
/ Exhaust ....................................................................................................11,0 mm

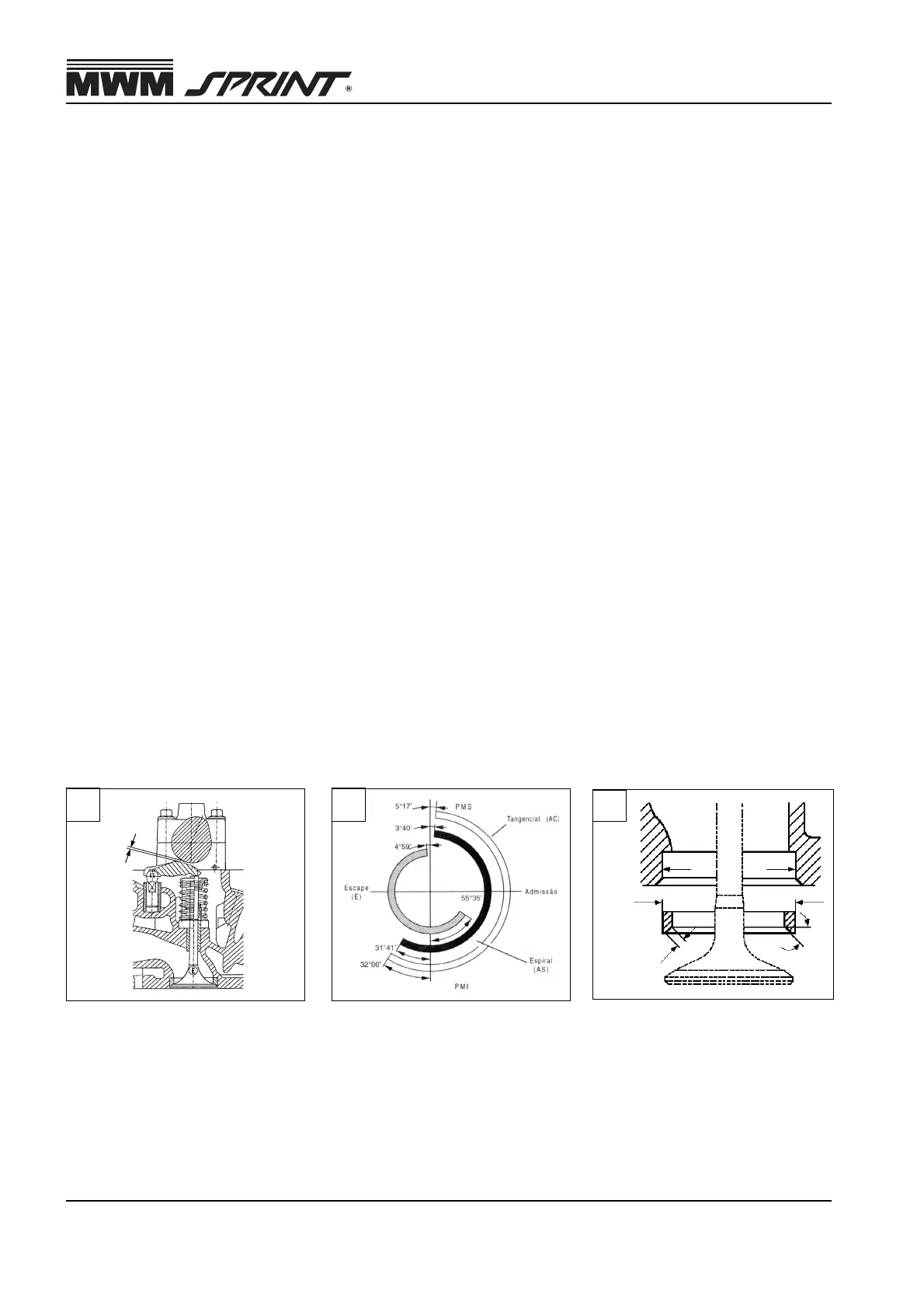

Folga com motor frio (admissão e escape) (25)
Huelgo de las válvulas com motor frío (25)
Valve clearance with cold engine (25) .................................................................................. 0,20 ± 0,10 mm
Diagrama de abertura e fechamento das válvulas (folga das válvulas = 1 mm) (26)
Diagrama de abertura y cierre de las válvulas (huelgo de las válvulas = 1 mm) (26)
Valve timing diagram (valve clearance = 1 mm) (26)
Tolerância /
Tolerancia
/ Allowance ............................................................................................... ± 3°
25
27
A
B
C
D
Sede de válvulas
Asiento de válvulas
Valve seat
Diâmetro do alojamento /
Diámetro del alojamiento
/ Valve seat seating diameter (27-A)
Admissão /
Admisión
/ Intake ............................................................................... 33,500 - 33,525 mm
Escape /
Escape
/ Exhaust .................................................................................. 40,600 - 40,625 mm
26
