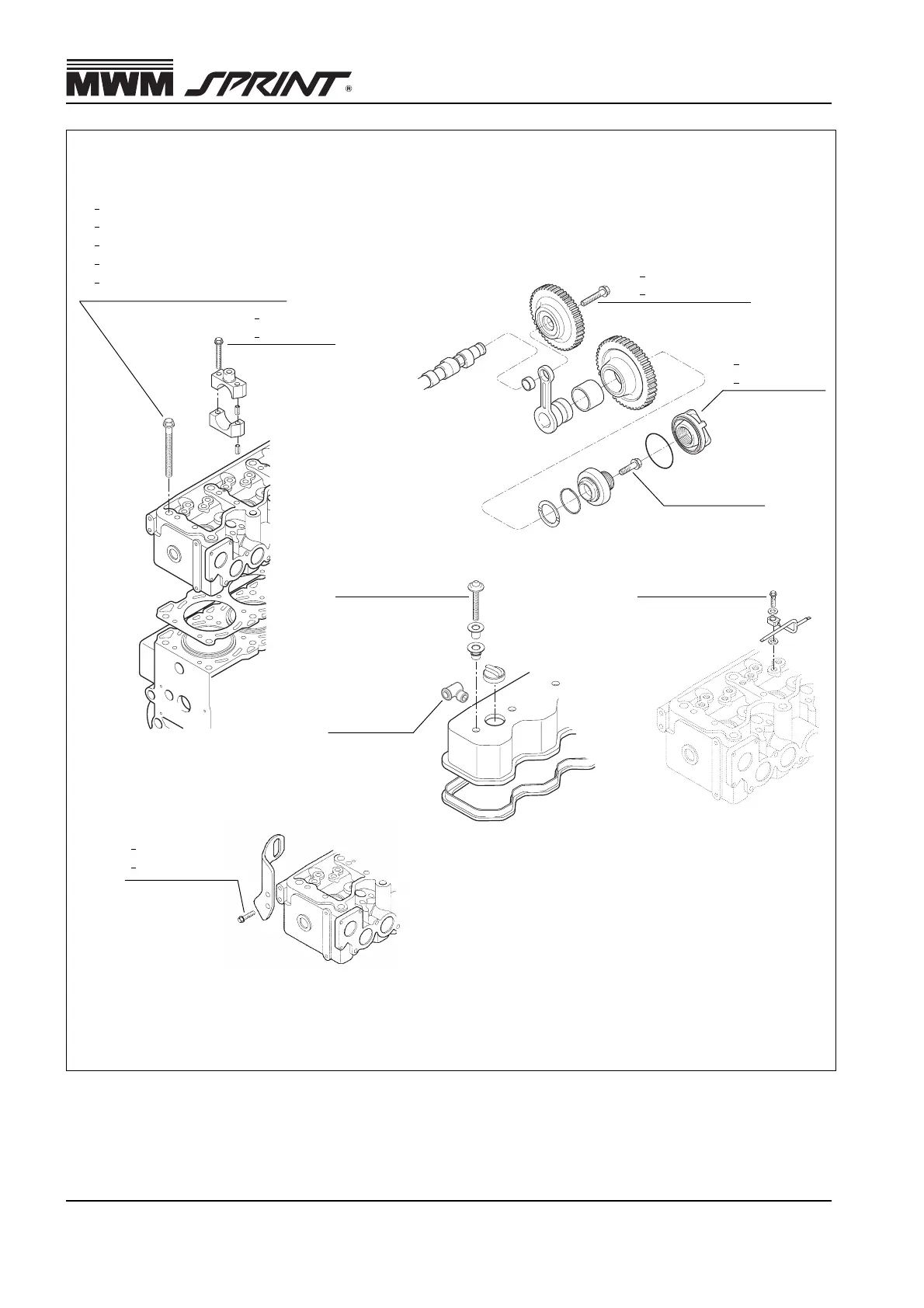

MWM 4.07TCA - Page 43

Apostila de Treinamento
Apostila de Entrenamiento
Training Book
9.407.0.006.0260 43
1
a
20 ± 2 Nm
2
a
30°± 2°
1
a
30 ± 3 Nm
2
a
41°± 5°
30 Nm + 45°
1
a
30 ± 3 Nm
2
a
45°± 5°
10 ± 1,5 Nm
25 ± 3 Nm
1
a
30 ± 4,5 Nm
2
a
60°± 9 Nm
3
a
100 ± 15 Nm
4
a
90°+ 5°
5
a
90°+ 5°
1
a
10 ± 1 Nm
2
a
60°± 2°
L máx. = Comprimento máximo permitido. Substituir os parafusos que ultrapassarem L máx.
L máx. = Longitud máxima permitida. Reemplazar los tornillos cuyas longitudes sean mayores L máx.
L máx. = Maximum allowed lenght. Replace bolts longer than L max.
L máx. = 166,5 mm
*12 + 2 Nm
* Utilizar trava química
Utilizar traba química
Use chimical lock
