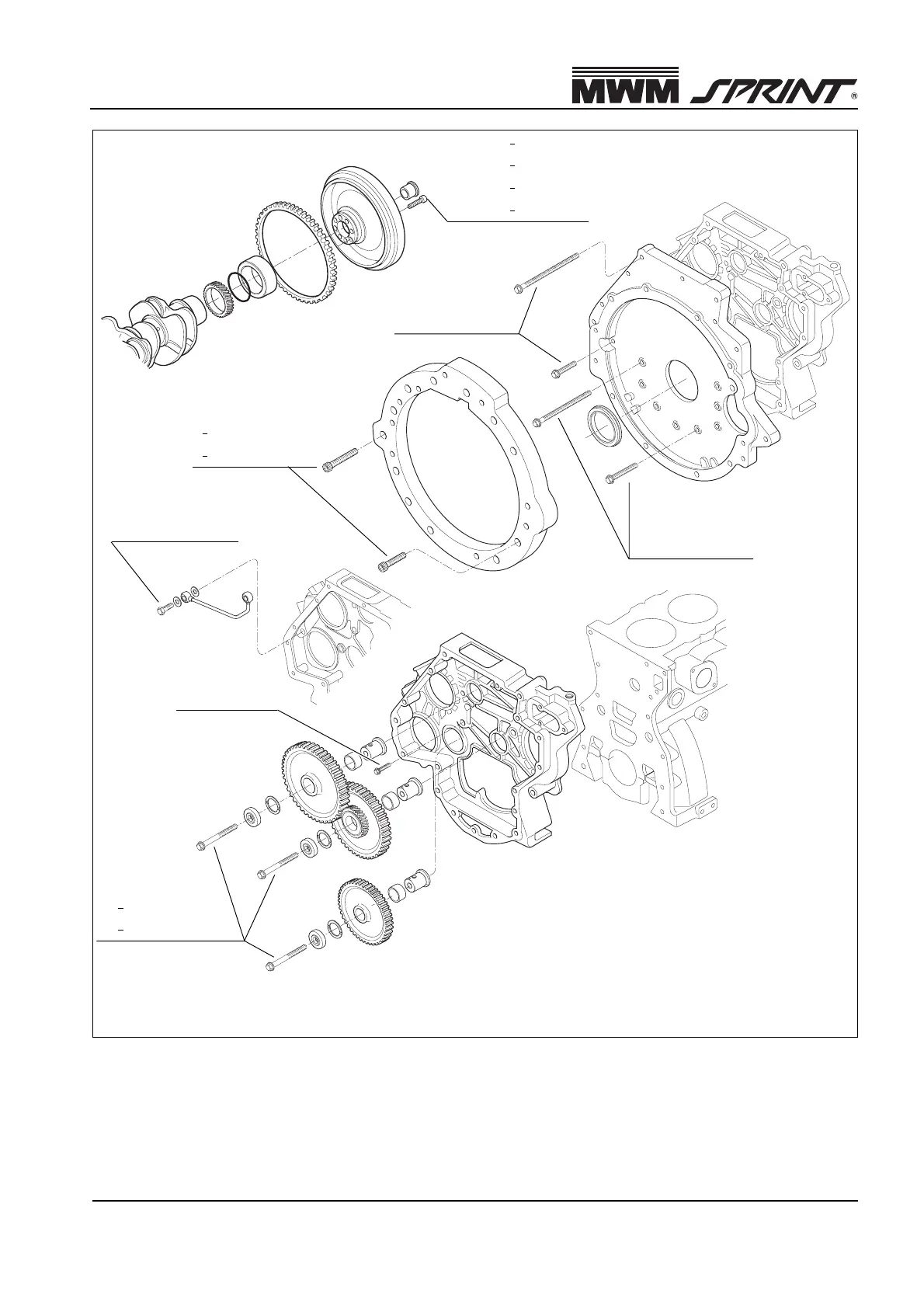

MWM 4.07TCA - Page 46

Apostila de Treinamento
Apostila de Entrenamiento
Training Book
46 9.407.0.006.0260
M12x55 1
o
: 15 ± 2 Nm
2
o
: 60° ± 3°
M12x110 1
o
: 30 ± 3 Nm
2
o
: 120° ± 10°
1
o
: 10 ± 2 Nm
2
o
: 35° ± 2°
10 ± 1,5 Nm
40 ± 6 Nm
1
o
: 40 ± 6 Nm
2
o
: 90° ± 3°
*
* Montar o parafuso da engrenagem intermediária da bomba injetora
com trava química.
Montar el tornillo de la engranaje intermédia de la bomba de
inyección con traba química.
Assembly the idle gear bolt of injection pump with chemical lock.
40 ± 6 Nm
40 ± 6 Nm
