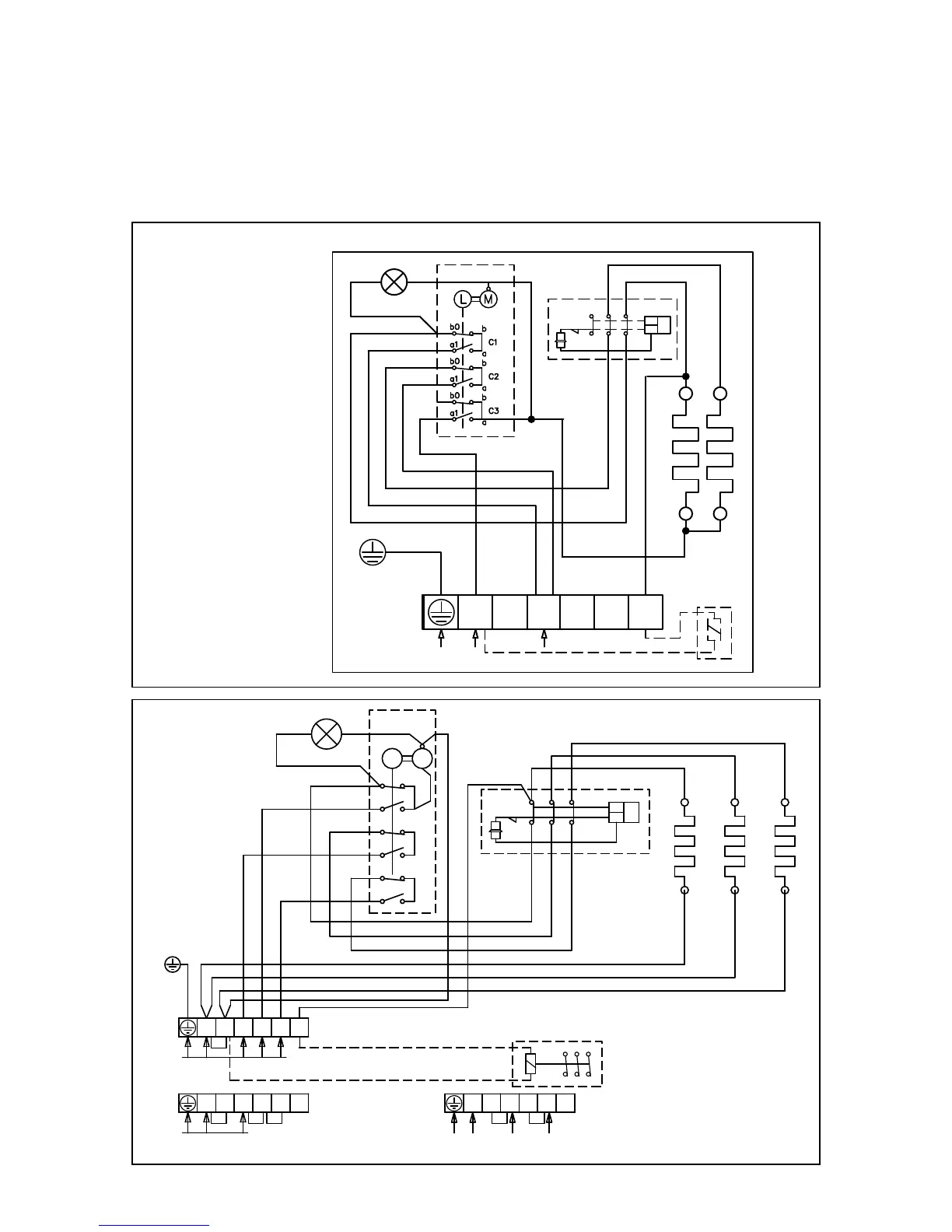

14. KOPPLINGSSCHEMA:
Mätning av bastuaggregatets isoleringsmotstånd kan utvisa läckage, vilket beror på att
isolermaterialet runt uppvärmningsmotstånden kan ha dragit till sig fukt från luften under lagring
eller transport. Fukten försvinner från motstånden efter ett par uppvärmningar.
Anslut inte elaggregatets effektmatning via jordfelsbrytaren!
Anslutningarnas placering i kopplingsschemat är vägledande.
NARVI MINEX
PE
L1
N
230V 1N~
L1 L2
L3
N
2
230V 50Hz
12 22
32
11 21
31
TR
TB
N
NARVI NM
TR
TB
21 3111
12 22 32
N L1 L2 L3 2
A B C
b0
b
a
a1
b
b0
a1
a
b0
b
a
a1
L M
SÄHKÖLÄMMITYKSEN OHJAUS
400V 3N~
ALTERNERING AV ELVÄRME
230V 50Hz
CONTROL OF ELECTRIC HEATING
STEUERUNG DER ELEKTRISCHE HEIZUNG
УПРАВЛЕНИЕ ЭЛЕКТРОНАГРЕВОМ
N
N L1 L2 L3 2
230V 1N~, max 9kW/40A
N
N L1 L2 L3 2
230V 3~
N
