3. INSTALLATION:

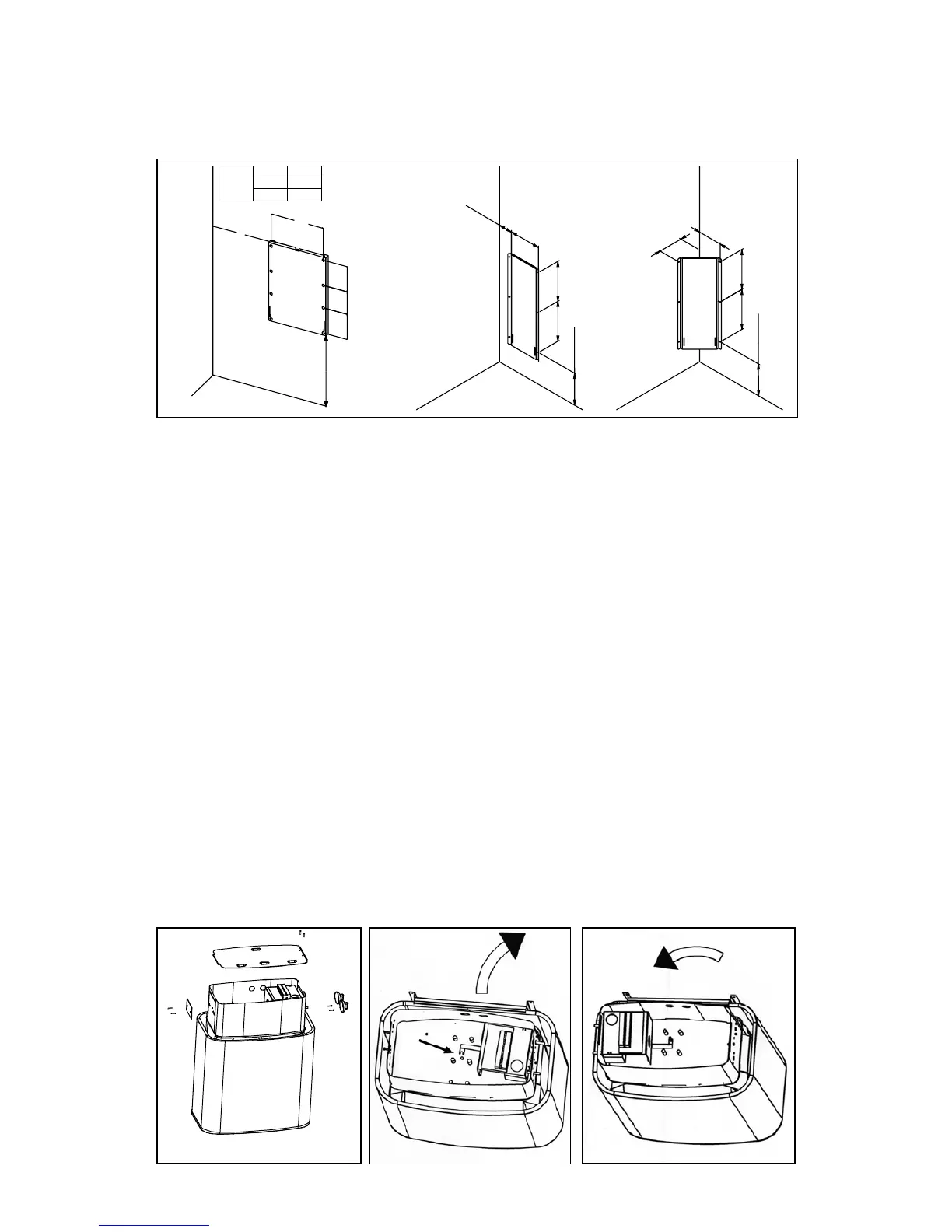

Fäst bastuugnens fästplåt vid väggen med skruvar som medföljer leveransen. Se på bilden 2.
NARVI NM: BYTE AV HÄNTHETEN (Enbart vid behov)
Märk! Om du angående bastuugnen vill byta häntheten mellan höger och vänster följ
momenten 1, 2 och 3. Om du inte behöver byta häntheten gå direkt över till momentet 4.
Momentet 1:
- Lösgör fästskruvarna på bottenplattan i kopplingskapseln.
- Ta försiktigt bort regulatorerna och lösgör de två yttersta skruvarna som sitter fast
mot styrpanelen.
- Lossa skruvarna på täckskivan för den alternativa placeringen av regulatorn bredvid
kopplingsboxen. (bilden 2).
Momentet 2:
- Lossa på fästskruvarna till det mittersta motståndet i botten på kopplingsboxen och
terminalblocket så pass att du kan vrida foten på terminalblockets ställning åt sidan
under skruven (bilden 4).
Momentet 3:
- Vrid regulatormodulen med kontakter försiktigt och placera regulatorns axlar i hålen
på andra sidan i kopplingsboxen.
- Fäst terminalblockets ställning och den alternativa regulatorns täckskiva med
fästskruvar vid varandra.
- Sätt slutligen kopplingsboxens bottenplatta och regulatorerna på plats (bilden 5).
Bild 4Bild 3 Bild 5
MAN FÅR INTE INSTALLERA MER ÄN ETT BASTUAGGREGAT I BASTUN.
Allt servicearbete måste lämnas till professionell underhållspersonal. Strömmatning till
bastuaggregatet måste kopplas från från säkringspanelen före utförande av serviceåtgärder.
Bild 2.
NM:
MINEX:
X min.
(mm)
4,5kW
125
6kW
125
9kW
175
min 90
250
255
250
125125 112
190
250 250
150
150
X
min 200
min 300
min 200
