Zur besten Ausnutzung der Möglichkeiten des Saunaofens lesen Sie die
Anleitung vor der Installation.
Der Artikel ist nur zur Verwendung als Saunaofen und zum Heizen der
Sauna vorgesehen.
1. ZUM PAKET FÜR DEN ELEKTRISCHEN SAUNAOFEN
GEHÖREN:
1. Mantel des Saunaofens
2. Steinbehälter mit Steuerung
3. Befestigungsplatte + Befestigungsschrauben
4. Installations- und Betriebsanleitung
2. VOR DER INSTALLATION:
Überprüfen Sie folgendes:
- Der Saunaofen ist im Vergleich zur Größe der Sauna (m³) richtig
bemessen (kW).
- In Tabelle 1 werden die passenden Rauminhalte der Saunas für die
verschiedenen Ofentypen angegeben.
- Wenn sich in der Sauna unisolierte Flächen, wie z. B. Ziegel, Fliesen
oder Glas benden, muss für jeden derartigen Quadratmeter 1,5 m³
mehr Saunavolumen angenommen werden, nach dem die Ofenleistung
in Tabelle 1 ermittelt wird.
Die in der Tabelle 1 angegebenen Rauminhalte dürfen weder über-
noch unterschritten werden.
- Die minimale Höhe der Sauna und die minimalen Sicherheitsabstände
sind in Tabelle 1 angegeben.
- Stellen Sie sicher, dass die Schrauben der Befestigungsplatte in der
Unterlage fest sitzen. Holzverkleidung allein reicht nicht aus.
INSTALLATIONS- UND BETRIEBSANLEITUNG
NARVI NM 4,5kW 6kW 9kW
NARVI MINEX 2,3kW 3kW 3,6kW
DE
Ofen-
modell
Leistung Saunaraum Mindestsicherheitsabstände
für den Ofen
Stein-
menge
Anschluss *) Anschluss *)
Größe Höhe Zur
Seite
Nach
vorne
Nach
vorne
Zur
Decke
Zur
Boden
5-10
cm
400 V 3N~ Sicherungen 230 V 1N~ Sicherungen
min max min A **) B **) C **) D **) E **)
kW m
3
m
3
mm mm mm mm mm mm kg mm
2
A mm
2
A
NM
4,5 3 6 1900 50 50 20 1150 120 30 5x1,5 3x10 - -
6 5 8 1900 50 80 20 1150 120 30 5x1,5 3x10 - -
9 8 14 1900 100 100 20 1150 120 30 5x2,5 3x16 - -
MINEX
2,3
1,5 2,5 1900 20 50 20 900 150 15 - - 3x1,5 1x10
3 2 3 1900 20 50 20 900 150 15 - - 3x2,5 1x16
3,6 2 4 1900 20 50 20 900 150 15 - - 3x2,5 1x16
Tabelle 1. Informationen zum
Aufbau von Öfen
**) Siehe Abbildung 1 *) Mit Gummikabel vom Typ H07RN-F oder entsprechendem
Kabel verbunden
TECHNISCHE DATEN
NM MINEX
- Breite 430 mm 330 mm
- Tiefe 300 mm 200 mm
- Höhe 580 mm 630 mm
- Gewicht
(ohne Steine)
10 kg 7 kg

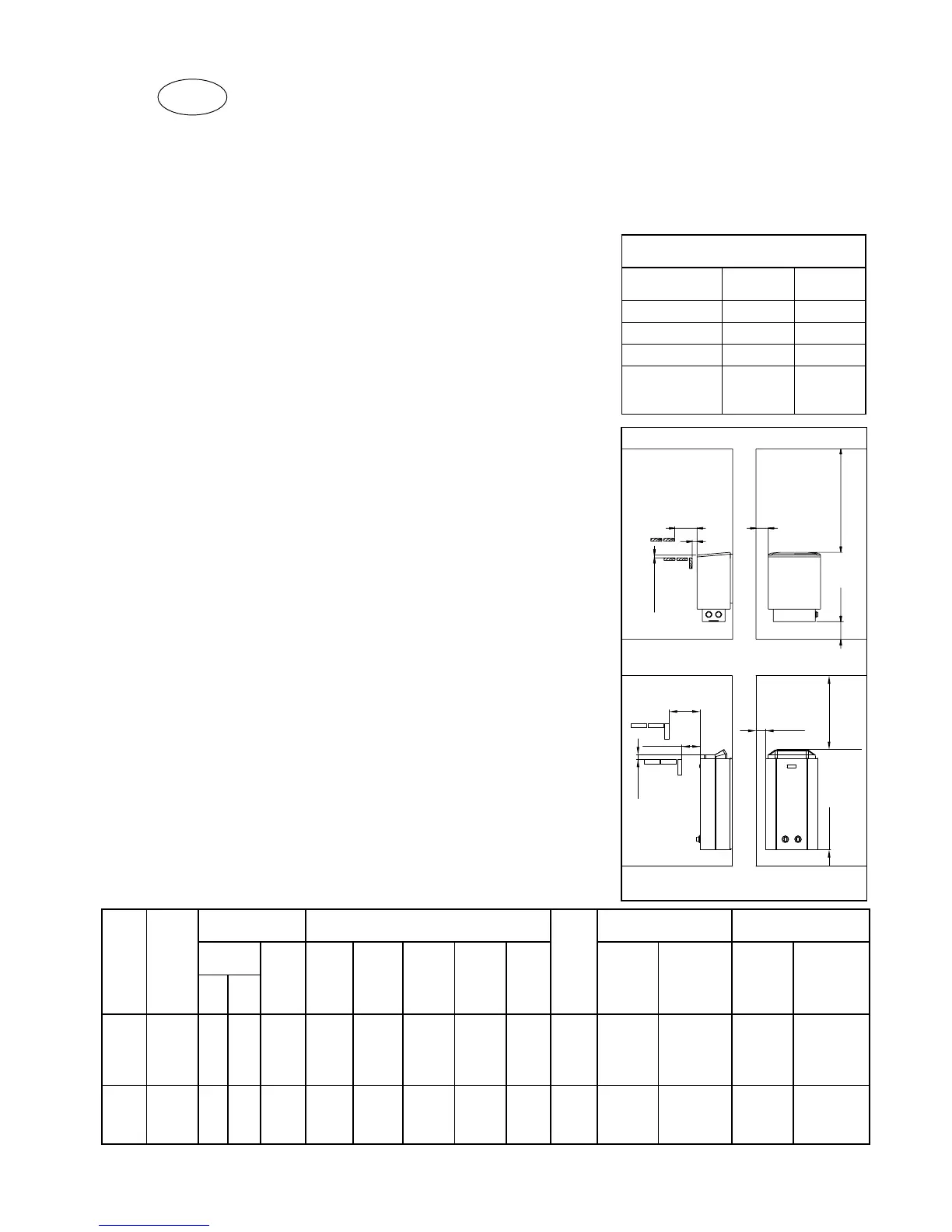

Abbildung 1. Mindestsicherheitsabstände
für den Ofen.
B
min. 20
min. 20
A
NM:
C
E
D
MINEX:
B
C
A
E D
