PL
INSTRUKCJA MONTAŻU I UŻYTKOWANIA
NARVI NM 4,5kW 6kW 9kW
NARVI MINEX 2,3kW 3kW 3,6kW
Zanim zaczniesz instalację i użytkowanie pieca zapoznaj się dokładnie
z instrukcją i przechowuj ją na przyszłość. Piec jest produktem tylko i
wyłącznie do sauny i może być użytkowany jedynie w saunie.
1. W SKŁAD KOMPLETU DOSTAWY PIECA
ELEKTRYCZNEGO WCHODZI:
1. Obudowa pieca elektrycznego
2. Pojemnik na kamienie z panelem sterowania
3. Listwa mocująca ze śrubami
4. Instrukcja montażu i użytkowania
2. PRZED MONTAŻEM NALEŻY SPRAWDZIĆ:
- Moc pieca (kW) powinna odpowiadać wymiarom sauny (m
3
)
- W tabeli 1 przedstawiono wymiary sauny dla różnych typów pieców
- Jeżeli w saunie znajdują się powierzchnie ceglane, kaowe lub
szklane, to na każdy metr kwadratowy takiej powierzchni należy
przewidzieć 1,5 m
3
dodatkowej kubatury sauny. Na tej podstawie
według tabeli 1 określana jest niezbędna moc pieca.
Wymiary sauny nie powinny być ani większe ani mniejsze od
podanych w tabeli 1.
- Minimalna wysokość sauny oraz minimalne odległości
bezpieczeństwa przedstawione są w tabeli 1.
- Należy upewnić się czy podstawka dla śrub listwy mocującej jest
wystarczająco mocna. Jedna cienka płyta nie wystarczy.
W charakterze nakładki wzmacniającej może posłużyć dodatkowe
okratowanie pod płytą lub deski na płycie, przymocowane
do okratowania ściany.
B
min. 20
min. 20
A
NM:
C
E
D
MINEX:
B
C
A
E D

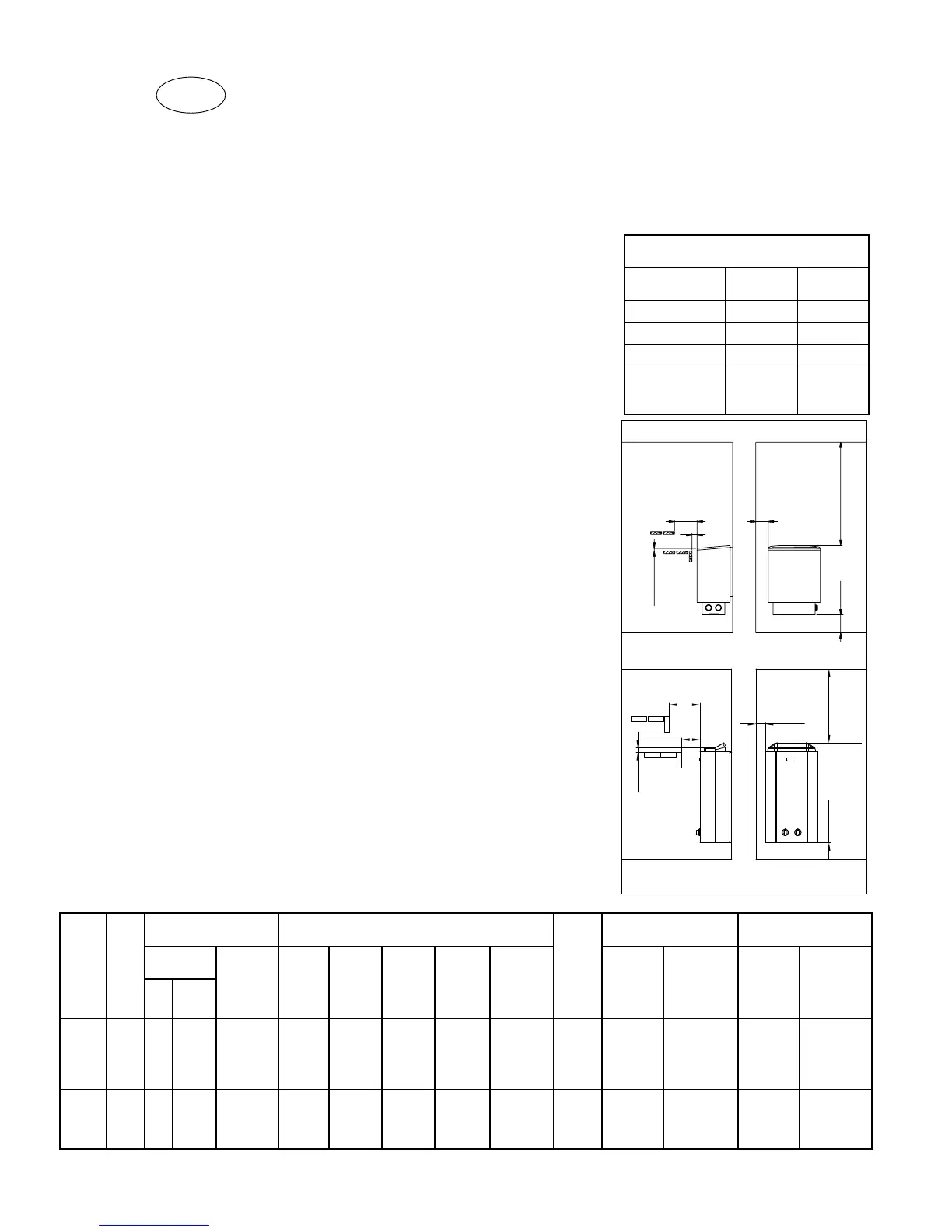

Rysunek 1
Modele
pieca
Moc Sauna Minimalne dopuszczalne odległości bezpieczeństwa Ilość
kamieni
Podłączenie*) Podłączenie*)
Objętość Wysokość Z boku Z przodu Z przodu Do sutu Do podłogi 5-10
cm
400 V 3N~ Bezpieczniki 230 V 1N~ Bezpieczniki
min maks. min A **) B **) C **) D **) E **)
kW m
3
m
3
mm mm mm mm mm mm kg mm
2
A mm
2
A
NM
4,5 3 6 1900 50 50 20 1150 120 30 5x1,5 3x10 - -
6 5 8 1900 50 80 20 1150 120 30 5x1,5 3x10 - -
9 8 14 1900 100 100 20 1150 120 30 5x2,5 3x16 - -
MINEX
2,3
1,5 2,5 1900 20 50 20 900 150 15 - - 3x1,5 1x10
3 2 3 1900 20 50 20 900 150 15 - - 3x2,5 1x16
3,6 2 4 1900 20 50 20 900 150 15 - - 3x2,5 1x16
Tabela 1. Dane Montażowe Pieców
**) patrz rysunek 1 *) w charakterze kabla łączącego wykorzystujemy kabel
z izolacją gumową typu H07RN-F lub analogiczny
DANE TECHNICZNE
NM MINEX
- Szerokość 430 mm 330 mm
- Głębokość 300 mm 200 mm
- Wysokość 580 mm 630 mm
- Waga
(bez kamieni)
10 kg 7 kg
