ASENNUS- JA KÄYTTÖOHJE
NARVI NM 4,5kW 6kW 9kW
NARVI MINEX 2,3kW 3kW 3,6kW
FI
Lue opas huolellisesti ennen kiukaan asennusta ja käyttöä
sekä säilytä se myöhempää tarvetta varten. Tuotetta saa
käyttää vain saunan kiukaana ja saunan lämmittämiseen.
1. SÄHKÖKIUASPAKETTIIN KUULUU:
1. Kiukaan vaippa
2. Kivitila ohjauslaitteineen
3. Kiinnityslevy + kiinnitysruuvit
4. Asennus- ja käyttöohje
2. ENNEN ASENNUSTA:
Tarkista seuraavat asiat:
- Kiuas on oikean kokoinen (kW) saunan kokoon (m
3
) verrattuna.
- Taulukossa 1 on esitetty saunan tilavuudet eri kiuastyypeille.
- Jos saunassa on eristämätöntä esim. tiili- ,kaakeli- tai lasipintoja
on jokaista tällaista seinäneliötä kohti laskettava 1,5 m
3
lisää
saunatilavuuteen, jonka perusteella määritetään taulukosta 1
tarvittava kiuasteho.
Taulukon 1 antamia saunan tilavuusarvoja ei saa ylittää
eikä alittaa.
- Saunan minimikorkeus on määritelty taulukossa 1 samoin kuin
minimisuojaetäisyydet.
- Varmista, että kiinnityslevyn ruuveille on riittävän tukeva
kiinnitysalusta. Pelkkä ohut paneeli ei riitä. Vahvistuksena voi
olla lisäkoolaus paneelin takana tai paneelin päällä vahvikelaudat,
jotka kiinnittyvät seinäkoolaukseen.
Kiuas-
malli
Teho Löylyhuone Kiukaan minimisuojaetäisyydet Kivi-
määrä
Liitäntä*) Liitäntä*)
Tilavuus Korkeus Sivuilla Edessä Edessä Kattoon Lattiaan 5-10
cm
400 V 3N~ Sulakkeet 230 V 1N~ Sulakkeet
min max min A **) B **) C **) D **) E **)
kW m
3
m
3
mm mm mm mm mm mm kg mm
2
A mm
2
A
NM
4,5 3 6 1900 50 50 20 1150 120 30 5x1,5 3x10 - -
6 5 8 1900 50 80 20 1150 120 30 5x1,5 3x10 - -
9 8 14 1900 100 100 20 1150 120 30 5x2,5 3x16 - -
MINEX
2,3
1,5 2,5 1900 20 50 20 900 150 15 - - 3x1,5 1x10
3 2 3 1900 20 50 20 900 150 15 - - 3x2,5 1x16
3,6 2 4 1900 20 50 20 900 150 15 - - 3x2,5 1x16
Taulukko 1. Kiukaan asennustiedot
**) Katso kuva 1 *) Liitäntäkaapelina kumikaapeli H07RN-F tai vastaava
TEKNISET TIEDOT
NM MINEX
- Leveys 430 mm 330 mm
- Syvyys 300 mm 200 mm
- Korkeus 580 mm 630 mm
- Paino
(ilman kiviä)
10 kg 7 kg

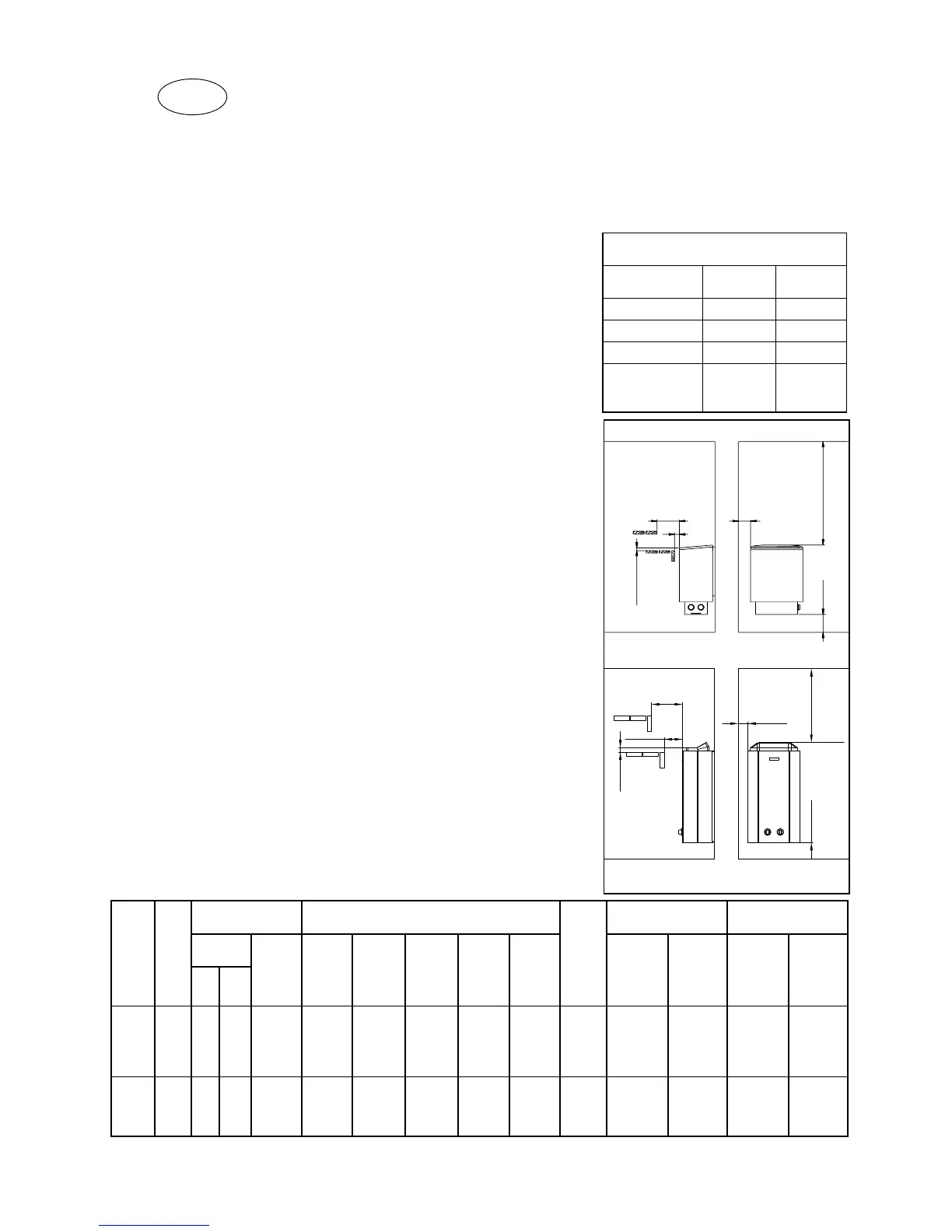

Kuva 1. Kiukaan suojaetäisyydet
B
min. 20
min. 20
A
NM:
C
E
D
MINEX:
B
C
A
E D
