3. ASENNUS:
- Kiinnitä kiukaan kiinnityslevy seinään mukana tulevilla ruuveilla kuvan 2 mukaisesti.
NM-KIUKAAN KÄTISYYDEN VAIHTO (Vain tarvittaessa)
Huom! Jos haluat vaihtaa kiukaan kätisyyttä, niin toimi vaiheiden 1, 2 ja 3 mukaisesti.
Jos kiukaan kätisyyttä ei tarvitse vaihtaa, niin mene suoraan vaiheeseen 4.
Vaihe 1:
- Irrota kytkentäkotelon pohjalevyn kiinnitysruuvit.
- Vedä säätimet varovasti irti, ja avaa säätimien takana olevat riviliitintelineen uloimmat kaksi
kiinnitysruuvia.
- Avaa kytkentäkotelon toisella puolella olevat vaihtoehtoisen säätimen paikan peitinlevyn ruuvit.
(kuva 3).
Vaihe 2:
- Avaa kytkentäkotelon pohjassa keskimmäisen vastuksen ja riviliitintelineen kiinnitys-
ruuvia sen verran että saat käännettyä riviliitintelineen jalan ruuvin alta sivuun (kuva 4).
Vaihe 3:
- Käännä säätömoduli varovasti johtojensa varassa ympäri ja aseta säätimen akselit kytkentä-
kotelon toisen puolen reikien läpi.
- Kiinnitä riviliitinteline ja vaihtoehtoisen säätimien peitinlevy ruuveilla nyt vastakkaisesti kiinni.
- Kiinnitä lopuksi kytkentäkotelon pohjalevy ja säätimet paikoilleen (kuva 5).

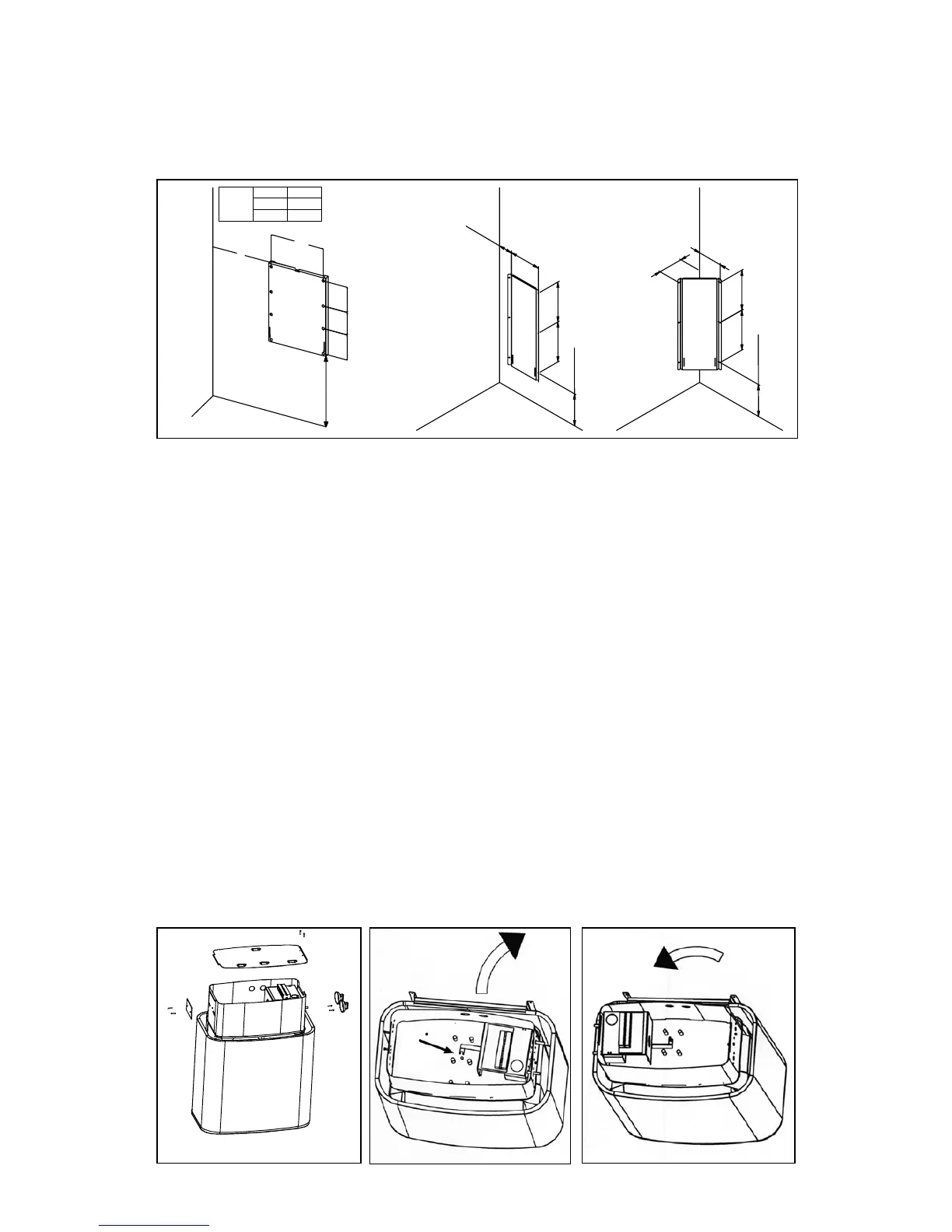

Kuva 4Kuva 3 Kuva 5
Kuva 2.
NM:
MINEX:
X min.
(mm)
4,5kW 125
6kW 125
9kW 175
min 90
250
255
250
125125 112
190
250 250
150
150
X
min 200
min 300
min 200
SAUNAAN SAA ASENTAA VAIN YHDEN SÄHKÖKIUKAAN.
Kaikki huoltotoimet on annettava koulutetun sähköalan ammattilaisen tehtäviksi.
Ennen huoltotoimia, kiukaan sähkönsyöttö on katkaistava sulaketaulusta.
