NARVI NM 900 - Page 32

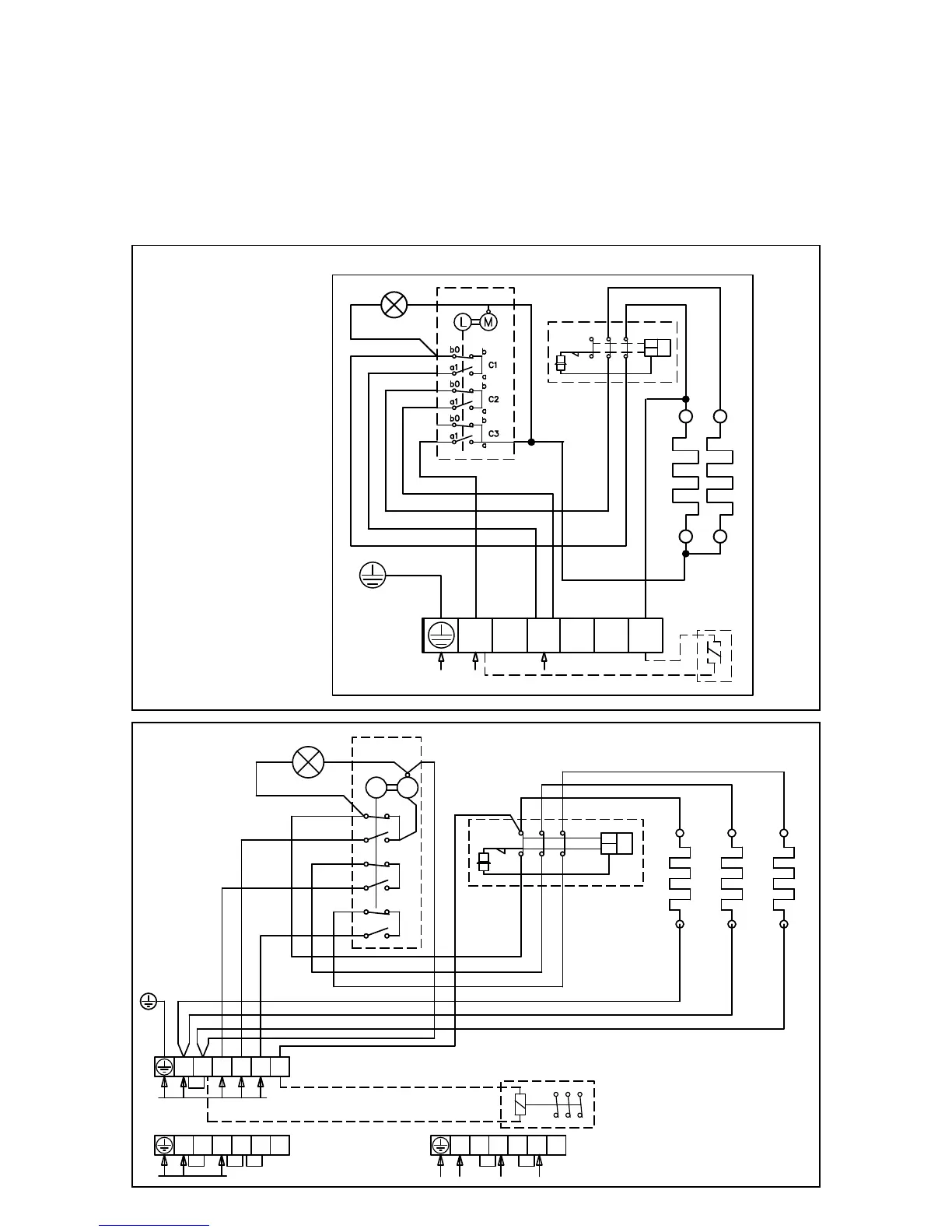

14. СХЕМА ЭЛЕКТРОСОЕДИНЕНИЙ:
При замере сопротивления изоляции может выявиться влага, вызванная впитыванием влаги из
окружающем воздуха изоляционным материалом. во время складирования и транспортировки.
Влага испариться после 1-2 разогреваний каменки.
Запрещается подключать электрокаменку к сети через защитное отключающее стройство!
Расположение соединителей в схеме электрических соединений примерное.
NARVI MINEX
NARVI NM
TR
TB
21 3111
12 22 32
N L1 L2 L3 2
A B C
b0
b
a
a1
b
b0
a1
a
b0
b
a
a1
L M
SÄHKÖLÄMMITYKSEN OHJAUS
400V 3N~
ALTERNERING AV ELVÄRME
230V 50Hz
CONTROL OF ELECTRIC HEATING
STEUERUNG DER ELEKTRISCHE HEIZUNG
УПРАВЛЕНИЕ ЭЛЕКТРОНАГРЕВОМ
N
N L1 L2 L3 2
230V 1N~, max 9kW/40A
N
N L1 L2 L3 2
230V 3~
N
PE
L1
N
230V 1N~
L1 L2
L3
N
2
230V 50Hz
12 22
32
11 21
31
TR
TB
N
