EE
PAIGALDUS- JA KASUTUSJUHEND
NARVI NM 4,5kW 6kW 9kW
NARVI MINEX 2,3kW 3kW 3,6kW
Palun loe kasutusjuhend korralikult läbi enne elektrikerise paigalduse-
ja kasutamise alustamist. Säilita juhend ka hilisemaks lugemiseks.
Toodet saab kasutada ainult saunakerisena ja sauna soojaks kütmiseks.
1. ELEKTRIKERISE TARNEKOMPLEKTI KUULUB:
1. elektrikerise kest,
2. kivimahuti ja juhtpult,
3. kruvidega varustatud kinnitusplaat,
4. paigaldus- ja kasutusjuhend.
2. ENNE PAIGALDAMIST KONTROLLIGE JÄRGNEVAT
- Kas kerise võimsus (kW) vastab leiliruumi ruumalale (m
3
).
- Tabelis 1 on toodud leiliruumide ruumalad mitut tüüpi keriste jaoks.
- Juhul kui leiliruumis leidub isoleerimata tellis-, kahhel- või
klaasseinu, tuleb iga taolise seina ruutmeetri kohta arvestada 1,5 m
3
täiendavat leiliruumi ruumala. Selle järgi määratakse tabeli 1 abil
kindlaks kerise nõutav võimsus.
Leiliruumi ruumalad ei tohi olla suuremad ega väiksemad
tabelis 1 tooduist!
- Leiliruumi minimaalne kõrgus ja elektrikerise minimaalsed
ohutusvahemikud on toodud tabelis 1.
- Kontrollige, kas alus on kinnitusplaadi kruvide jaoks piisavalt tugev.
Ühest õhukesest paneelist selleks ei piisa. Katteplaadi
tugevdamiseks võib kasutada kas paneeli alla paigutatud roovitist
või paneelile paigaldatud, seinaroovitise külge kinnitatud laudu.
B
min. 20
min. 20
A
NM:
C
E
D
MINEX:
B
C
A
E D

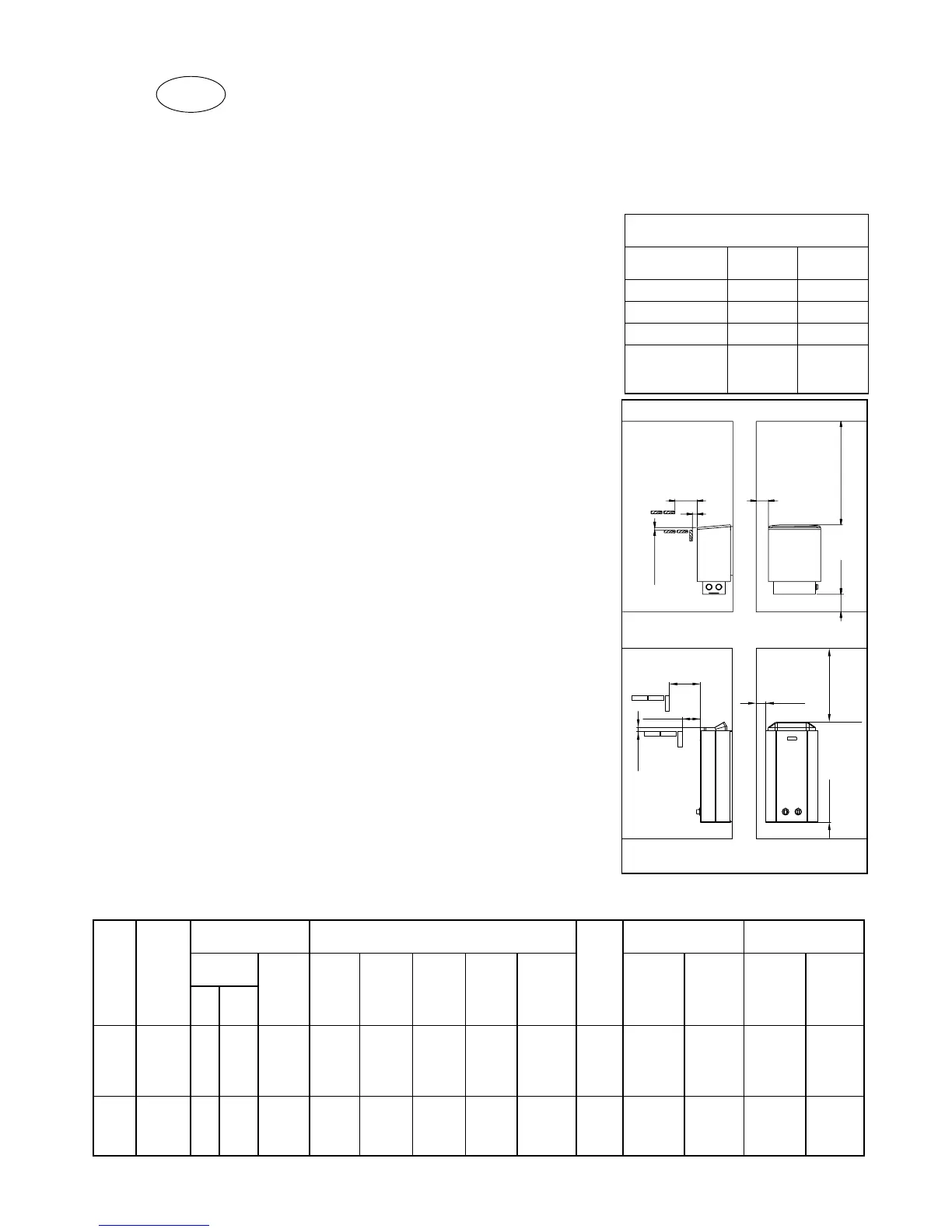

Joonis 1
Kerise
mudel
Võimsus Leiliruum Minimaalselt lubatavad ohutusvahemikud Kivide
kogus
Toitevõrguühendus*) Toitevõrguühendus*)
Ruumala Kõrgus Küljelt Eest Eest Laeni Põrandani 5-10
cm
400 V 3N~ Kaitsmed 230 V 1N~ Kaitsmed
min maks min A **) B **) C **) D **) E **)
kW m
3
m
3
mm mm mm mm mm mm kg mm
2
A mm
2
A
NM
4,5 3 6 1900 50 50 20 1150 120 30 5x1,5 3x10 - -
6 5 8 1900 50 80 20 1150 120 30 5x1,5 3x10 - -
9 8 14 1900 100 100 20 1150 120 30 5x2,5 3x16 - -
MINEX
2,3
1,5 2,5 1900 20 50 20 900 150 15 - - 3x1,5 1x10
3 2 3 1900 20 50 20 900 150 15 - - 3x2,5 1x16
3,6 2 4 1900 20 50 20 900 150 15 - - 3x2,5 1x16
Tabel 1. Keriste paigaldusandmed
**) vt joonis 1 *) Ühenduskaablina kasutatakse kummiisolatsiooniga
kaablit H07RN-F või samasugust
TEHNILISED ANDMED
NM MINEX
- Laius 430 mm 330 mm
- Sügavus 300 mm 200 mm
- Kõrgus 580 mm 630 mm
Kaal
(ilma kivideta)
10 kg 7 kg
