3. PAIGALDAMINE
- Kinnitage kinnitusliist vastavalt joonisele 2 komplekti kuuluvate kruvide abil seina külge.
NM: JUHTSEADISTE PAIGUTUSE MUUTMINE (üksnes vajaduse korral).
Tähelepanu! Juhul kui soovite paigutada juhtpuldi seadme ühelt küljelt teisele, toimige
etappide 1 ja 2 kohaselt. Kui puldi asukohta vahetada pole tarvis, siirduge kohe etapile 4.
Neid on võimalik paigutada kerise vasakule või paremale otsale. Seda tohib teha ainult elukutseline
elektrik.
Etapp 1:
- Keerake lahti elektrikarbi kinnituskruvid.
- Ettevaatlikult tõmmata reguleerimisnupud välja. Ja keerata välja nuppude taga olevad kaks kruvi.
- Keerake lahti kaitseplaadi kruvid kerise vastasküljel, kuhu paigutatakse termostaat
ja taimer (vt 3. joonist).
Etapp 2:
- Keerake keskmise kütteelemendi ja elektrikarbi põhjal paikneva klemmiliistu kinnitus-
kruvisid lõdvemaks nii, et Te saate klemmiliistu jalga kinnituskruvi alt kõrvale keerata.
Etapp 3:
- Pöörake juhtimismoodulit koos juhtmetega ettevaatlikult vastassuunas.
Asetage termostaadi ja taimeri vardad elektrikarbi vastasküljel asuvatesse avaustesse.
- Kinnitage klemmiliist ja kaitseplaat sellele küljele, kust võeti termostaadi ja taimeri käepidemed.
- Seejärel kinnitage kohale elektrikarbi põhi ning termostaadi ja taimeri käepidemed (vt 5. joonist).

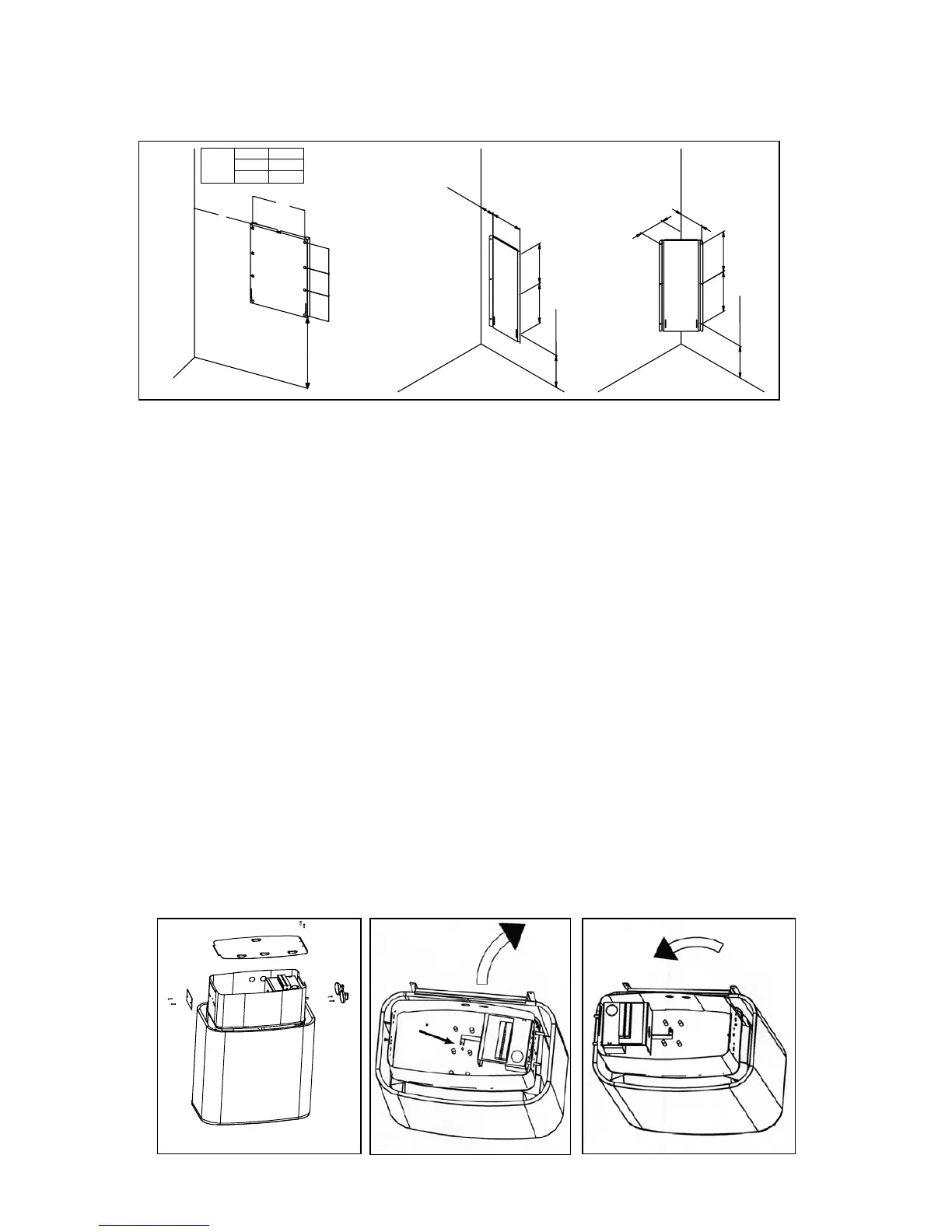

Joonis
2
NM:
MINEX:
X min.
(mm)
4,5kW
125
6kW
125
9kW
175
min 90
250
255
250
125125 112
190
250 250
150
150
X
min 200
min 300
min 200
Joonis 4Joonis 3 Joonis 5
LEILIRUUMI TOHIB PAIGALDADA AINULT ÜHE EKLEKTRIKERISE.
Kõik hooldused peab tegema vastava kogemusega hooldustehnik.
Enne kerise hooldust, katkestada vooluühendus elektrikilbis.
