1
Connect the cDAQ chassis to earth ground. Then install C Series modules. Refer to the
module getting started guide for signal connections.
Open MAX. If the device is listed, right-click it and select Add Device. If it is not listed, right-click Network Devices and select Find Network NI-DAQmx Devices. Select a device or manually
enter the hostname or IP address. Click the troubleshooting link for help.
Take your fi rst measurement in MAX. Right-click any module and select Test Panels. Click
Start to verify measurement functionality.
Connect the cDAQ chassis to a network port or directly to the network card in your
computer. Then connect the power supply.
POWER
STATUS
ACTIVE
RESET
V
C
SYNC
LINK/
ACT
LINK/
ACT
10/100/
1000
10/100/
1000
1
2
PFI 0
Ouvrez MAX. Si le périphérique est listé, faites un clic droit dessus et sélectionnez Ajouter le périphérique. Sinon, faites un clic droit sur Périphériques réseau et sélectionnez Rechercher les
périphériques NI-DAQmx réseau. Sélectionnez un périphérique, ou entrez manuellement le nom d’hôte ou l’adresse IP. Cliquez sur le lien de dépannage pour obtenir de l’aide.
Öffnen Sie MAX. Ist das Gerät aufgeführt, klicken Sie es mit der rechten Maustaste an und wählen Sie Gerät hinzufügen. Anderenfalls klicken Sie mit der rechten Maustaste auf Netzwerkgeräte
und wählen Sie NI-DAQmx-Netzwerkgeräte suchen. Wählen Sie ein Gerät aus oder geben Sie Hostnamen und IP-Adresse des Geräts ein. Bei Problemen klicken Sie den Hilfe-Link an.
MAXを開きます。デバイスがリストに表示されている場合は、右クリックしてデバイスを追加を選択します。リストに表示されていない場合は、ネットワークデバイスを右クリックしてネットワークNI-DAQmxデバ
イスを検索を選択します。デバイスを選択するか、ホスト名またはIPアドレスを手動で入力します。ヘルプを参照するには、トラブルシューティングリンクをクリックしてください。
MAX를 엽니다. 디바이스가 목록에 나타나면 마우스 오른쪽 버튼을 클릭하고 디바이스 추가를 선택합니다. 나타나지 않으면 네트워크 디바이스에서 마우스 오른쪽 버튼을 클릭한 후 네트워크
NI-DAQmx 디바이스 찾기를 선택합니다. 디바이스를 선택하거나 호스트 이름 또는 IP 주소를 수동으로 입력합니다. 도움이 필요한 경우 문제 해결 링크를 클릭하십시오.
打开MAX。如设备已在MAX中显示，右键单击并选择添加设备。如设备未显示，右键单击网络设备，选择查找网络NI-DAQmx设备。选择一个设备或手动输入主机名/IP地址。如需帮助，请单击疑
难解答链接。
Prenez votre première mesure dans MAX. Cliquez avec le bouton droit sur un module et
sélectionnez Panneaux de test. Cliquez sur Démarrer pour vérifi er la fonctionnalité de mesure.
Führen Sie die erste Messung im MAX durch. Klicken Sie eines der Module mit der rechten
Maustaste an und wählen Sie Testpanels. Klicken Sie zum Prüfen des Moduls auf Start.
MAXで初回測定を実行します。モジュールの1つを右クリックしてテストパネルを選択します。
開始をクリックして、測定機能を確認します。
MAX를 사용하여 첫 번째 측정을 실시합니다. 아무 모듈에서나 마우스 오른쪽 버튼을 클릭
하고
테스트 패널을 선택합니다. 시작을 클릭하여 측정 기능을 점검합니다.
在MAX中进行首次测量。右键单击任意模块，选择
测试面板。单击开始，验证测量功能。
Connectez le châssis cDAQ à la terre. Ensuite, installez les modules de la Série C. Veuillez
consulter les guides d’installation des modules pour les connexions du signal.
Erden Sie das cDAQ-Chassis. Installieren Sie danach die C-Serien-Module. Wie die einzelnen
Anschlüsse zu verbinden sind, ist in der Erste-Schritte-Anleitung zum Modul beschrieben.
cDAQシャーシをアースに接続します。その後に、Cシリーズモジュールを取り付けます。信号接続
については、モジュールのスタートアップガイドを参照してください。
cDAQ 섀시를 접지에 연결합니다. 그 후 C 시리즈 모듈을 설치합니다. 신호 연결은 해당 모
듈의 시작하기 가이드를 참조하십시오.
先将cDAQ机箱连接到地。然后安装C系列模块。请参考模块入门指南对信号进行连接。
Raccordez le châssis cDAQ à un port réseau ou directement à la carte réseau de
l’ordinateur. Ensuite, connectez l’alimentation.
Verbinden Sie das cDAQ-Chassis mit einem Netzwerkport oder direkt mit der Netzwerk-
karte des Computers. Schließen Sie das Gerät anschließend an die Stromversorgung an.
cDAQシャーシをネットワークポートに接続するか、コンピュータのネットワークカードに直接接続し
ます。その後、電源に接続します。
cDAQ 섀시를 네트워크 포트에 연결하거나 컴퓨터의 네트워크 카드에 직접 연결합니다.
그 후 전원 공급선을 연결합니다.
4
Measurement &
Automation
Explorer
(NI MAX)
5
3
2
POWER
STATUS
ACTIVE
RESET
V
C
SYNC
LINK/
ACT
LINK/
ACT
10/100/
1000
10/100/
1000
1
2
PFI 0
将cDAQ机箱连接至网络端口或直接连接至计算机网卡，然后接通电源。

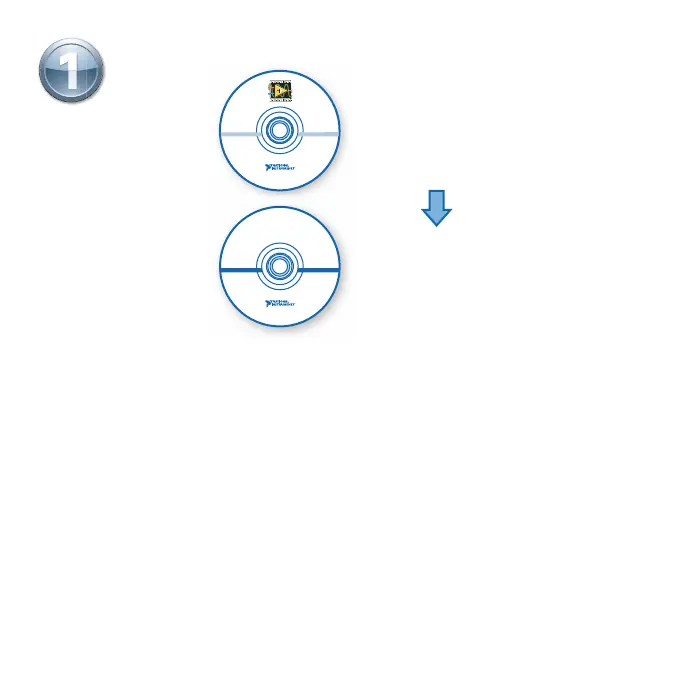

First, install application development software (if applicable). Then install NI-DAQmx driver
software.
Commencez par installer le logiciel de développement d’applications (le cas échéant).
Ensuite, installez le driver NI-DAQmx.
Installieren Sie zuerst die Entwicklungsumgebung (sofern zutreffend) und anschließend den
NI-DAQmx-Treiber.
アプリケーション開発ソフトウェアをインストールします（必要な場合）。 続いて、NI-DAQmxドライ
バソフトウェアをインストールします。
우선 어플리케이션 개발 소프트웨어를 설치합니다 (적용 가능한 경우). 그 다음 NI-DAQmx
드라이버 소프트웨어를 설치합니다.
先安装应用程序开发软件（如有需要）， 然后安装NI-DAQmx驱动软件。
NI-DAQmx
NI LabVIEW
