21

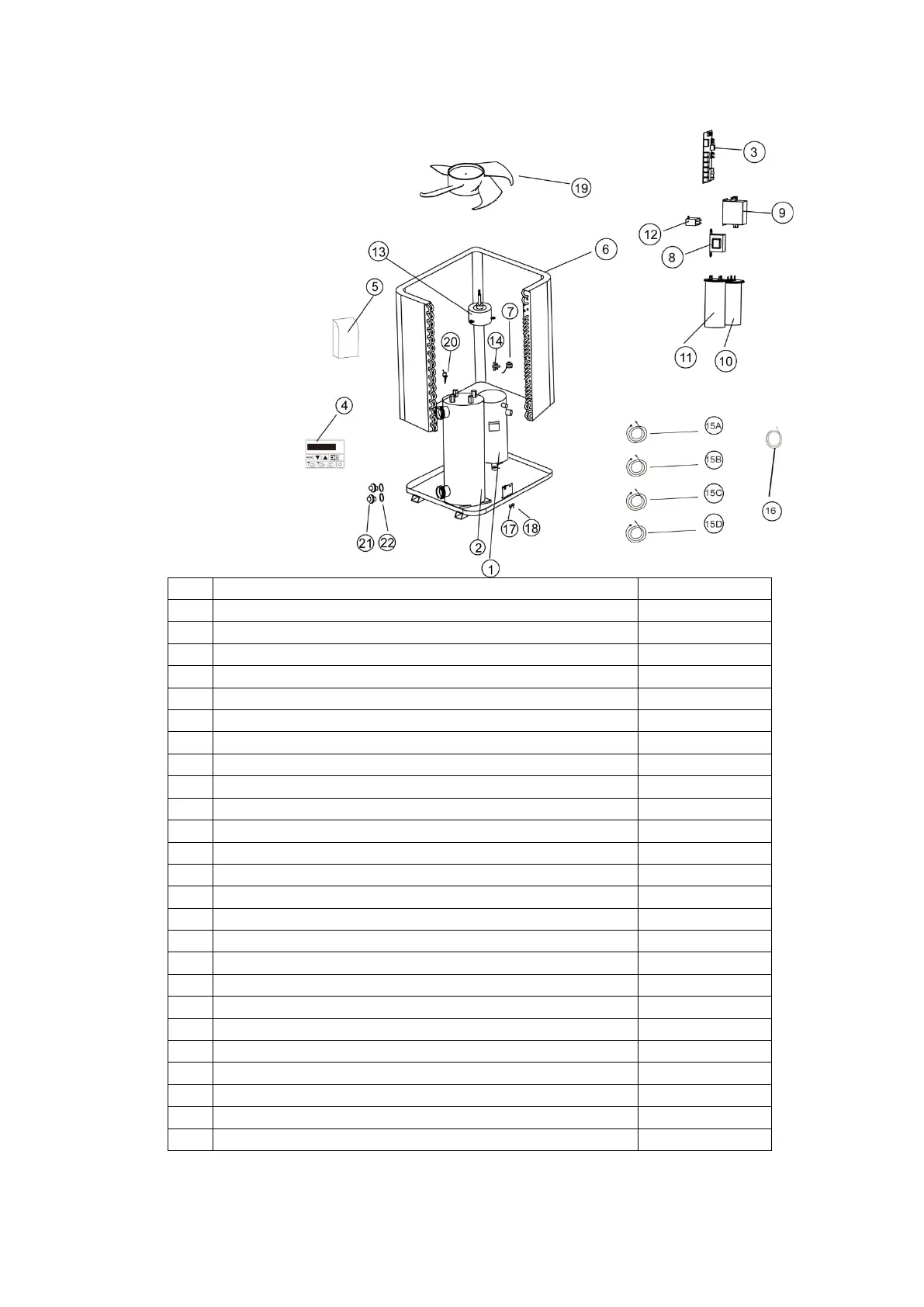

Schéma éclaté – PHCP110
SN
Nom de la pièce
PHCP110
1
Compresseur
HPXWS110CCC
2
Système d’échange de chaleur en titane
HPXWS110THE
3
Carte de circuit imprimé
HPXWS56PCB1
4
Contrôleur
HPXWS56LC1
5
Ensemble complet de DEL pour le couvercle
HPXWS56FCB
6
Évaporateur
HPXWS110E
7
Détendeur
HPXWS110EV
8
Transformateur
HPXWS56T
9
Contacteur
HPXWS56C
10
Condensateur du compresseur
HPXWS80CC
11
Condensateur du compresseur 100 µF
HPXWS110CC
12
Condensateur du moteur du ventilateur
HPXWS80FMC
13
Moteur du ventilateur électrique
HPXWS110FM
14
Valves à 4 voies
HPXWS80FWV
15A
Capteur de température – eau de la piscine
HPXWS50TMP
15B
Capteur de température – tuyau du serpentin de refroidissement
HPXWS50TMP
15C
Capteur de température – tuyau du serpentin de chauffage
HPXWS50TMP
15D
Capteur de température – retour du gaz
HPXWS50TMP
16
Capteur de température – air
HPXWS56ATS
17
Valve haute pression
HPXWS56HPS
18
Valve basse pression
HPXWS56LPS
19
Ventilateur
HPXWS110F
20
Interrupteur du capteur de débit d’eau
HPXWS56WFM
21
Embout pour l’eau
HPXWS56WN
22
Joint d’étanchéité – embout pour l’eau
HPXWS56WNG
