33
Installation du bras exible
Ce moniteur ACL est conçu pour une utilisation avec un bras flexible
Pour fixer le moniteur à un bras flexible:
1. Suivez les instructions sur comment enlever le support de moniteur
pour le montage afin d’enlever le support.

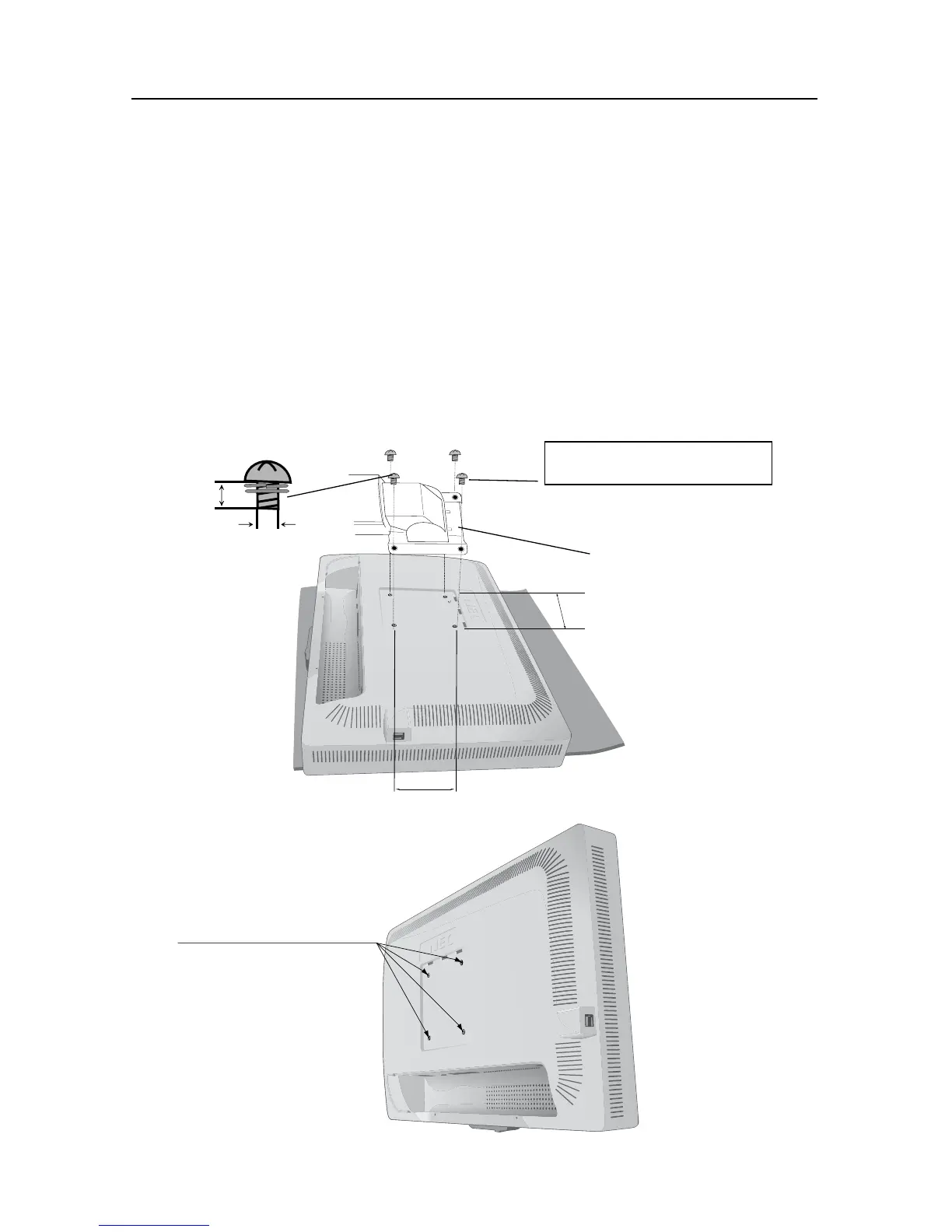

2. Utilisez les 4 vis du stand pour attacher le bras au moniteur
(Figure F.1).
REMARQUE : Le moniteur ACL ne doit être utilisé qu’avec un
bras homologué (par ex. de marque GS). Afin de répondre aux
exigences relatives à la sécurité, le moniteur doit être monté sur un
bras qui garantit la stabilité nécessaire en tenant compte du poids
du moniteur.
L‘épaisseur de parenthése
(Arme)
2,0~3,2 mm
100mm
100mm
4 Vis (4M)
(MAX depth: 14 mm)
Figure F.1
Attention : Veuillez utiliser la vis
attachée (4pcs) en montant.
Poids de l’assemblage du LCD:
8,3 kg MAX.
12mm
M4
4 x 12 mm avec rondelle
de blocage et rondelle plate.
