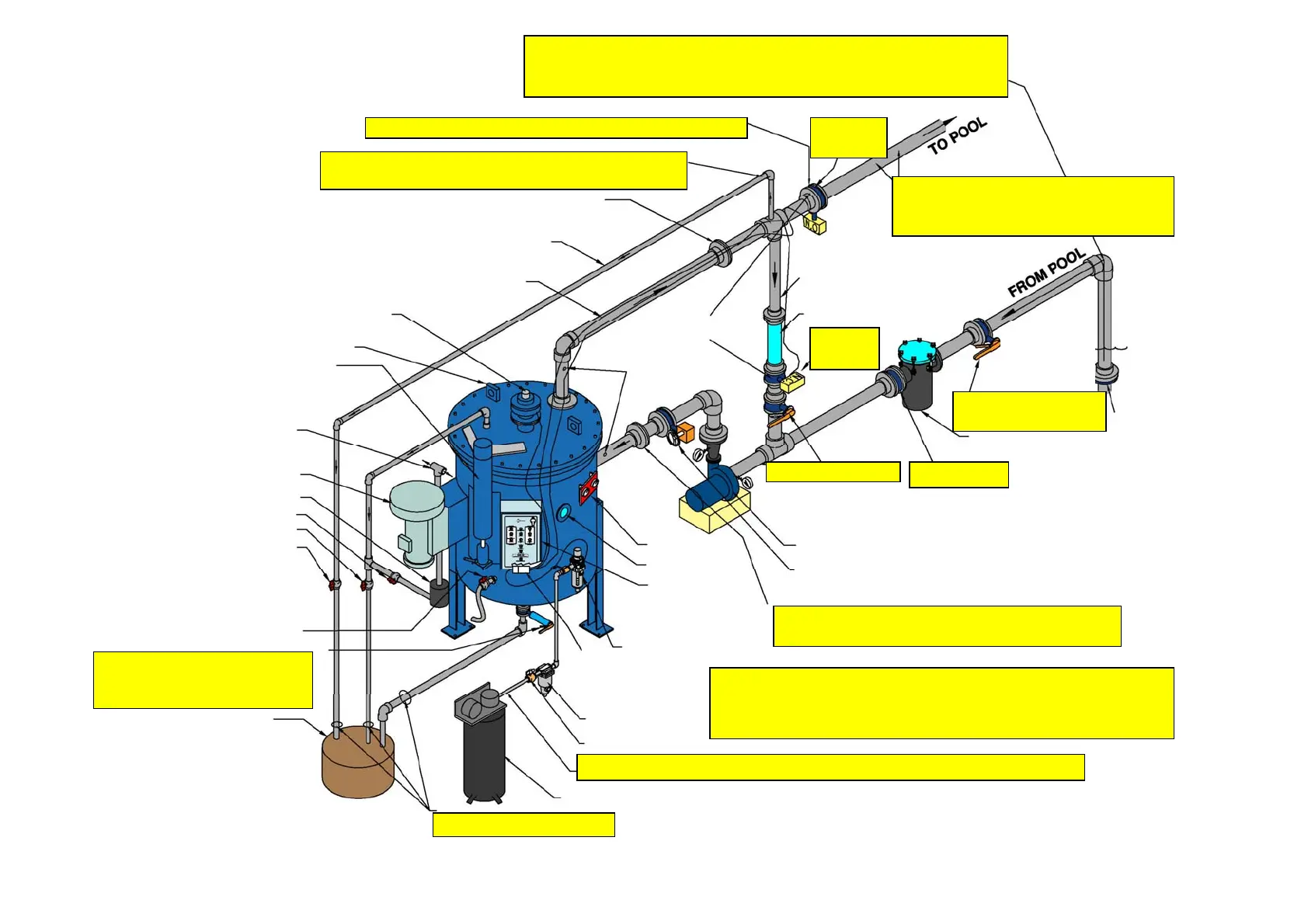

DEFENDER PRINCIP TEGNING
Vakuum filter
Monter a
løbsventil så tæt som muli
t på pre-coat tee
N.O. = Normalt åben
N.C. = Normalt lukket
* = Viste ventiler ikke inkluderet
Det anbefales at montere en kontraventil på direkte centrifugalpumper.
For selvspændende pumper, monteres kontraventilen på
vakuumrøret, under vandniveau.
Pre-coat ventilationsrørforbindelser bør placeres
hø
est i afløbsrørs
stemet mellem filtret o
re-coat
N
dvendi
flan
edelin
for f
ernelse af to
st
kke
32 mm udluftnin
Bump Mekanisme
Løfteøje til kran
Vakuum udluftning
Vakuum blæser
Vakuum skylleventil
* Tømmeventil
Brug en butterflyventil boltet
direkte til tankens bund
Pumpesump/afløb
Vand udskiller
Magnet
ventiler
Tryk regulering
Skueglas
Nødvendig flangedeling til indløbsfordelingssystem
for kontrol/rengøring.
*Gear betjent butterflyventil.
Pumpe.
Pre-coat rør
2 rørdiametre mindre end
s
stemets rørdiamete
Kontraventil
Forfilter
Butterflyventil
Afspærrings-
ventil til
forfilter
*Kontra ventil
Pre-coat
ventil
Plasering af delstrøm eks., UV-
systemer/kemiske prøve- og spædevand
etc. skal placeres efter udløbsvandet.
Afgangs-
ventil
N.C.
Vakuum indblæsningsventil
Skal tilsluttes afløb/kloak
1/2” trykrør fra compressor hovedledning. Brug ikke PVC. (ikke inkluderet)
*Manuelt betjent
butterflyventil.
* 1/2” kuglehane
Manometer
Trykluftstyret
Butterflyventil
Integreret skueglas
Ankerkran
Vakuum afløbsventilventil
Luft kompresso
Hoved st
retavle
N.O.
En vandudskiller med automatisk afløb skal monteres som vist.
Model AMG350-N04D anbefales. BEMÆRK! Denne vandudskiller
er ikke inkluderet når kompressoren leveres fra Aqua-Teknik
Polyester rør til
Pneumatiske ventiler
Trykhaner
Udluftningsventil
