NESTOR MARTIN S21 - Page 14

C07100DC023
13

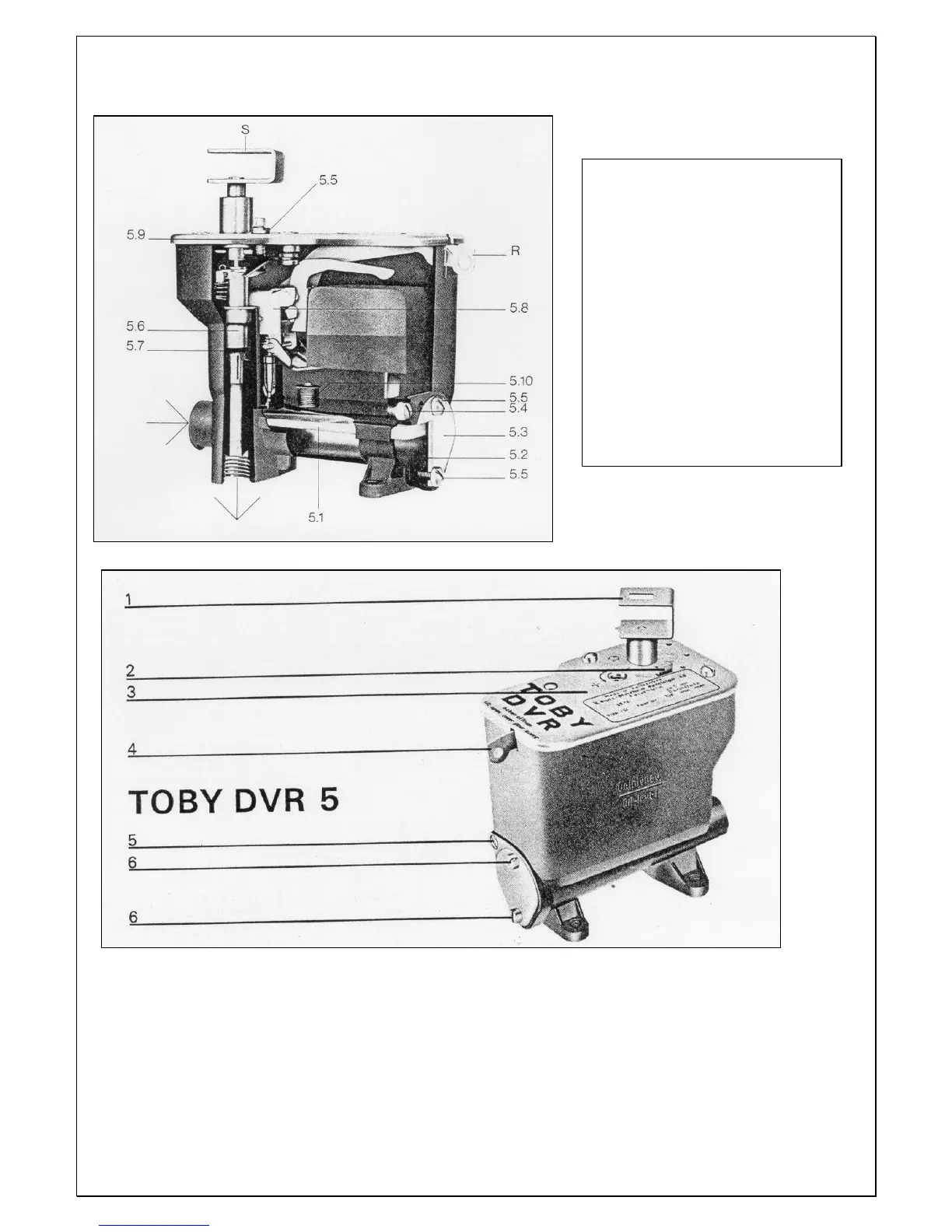

CARBURATEUR TOBY DVR5
1. Bouton de réglage
2. Pointeau d’actionnement
3. Couvercle
4. Levier du régulateur
5. Vis de vidange/orifice de vidange
6. Vis du filtre/fermeture du filtre
5.1 Filtre plat
5.2 Joint du filtre
5.3 Couvercle du filtre
5.4 Vis de vidange avec joint
5.5 Vis de fixation (5 pièces)
5.6 Tige de doseuse avec
ressort et joint
5.7 Joint
5.8 Ensemble du flotteur
5.9 Ensemble du couvercle
R = Levier du régulateur
S = Bouton de commande
