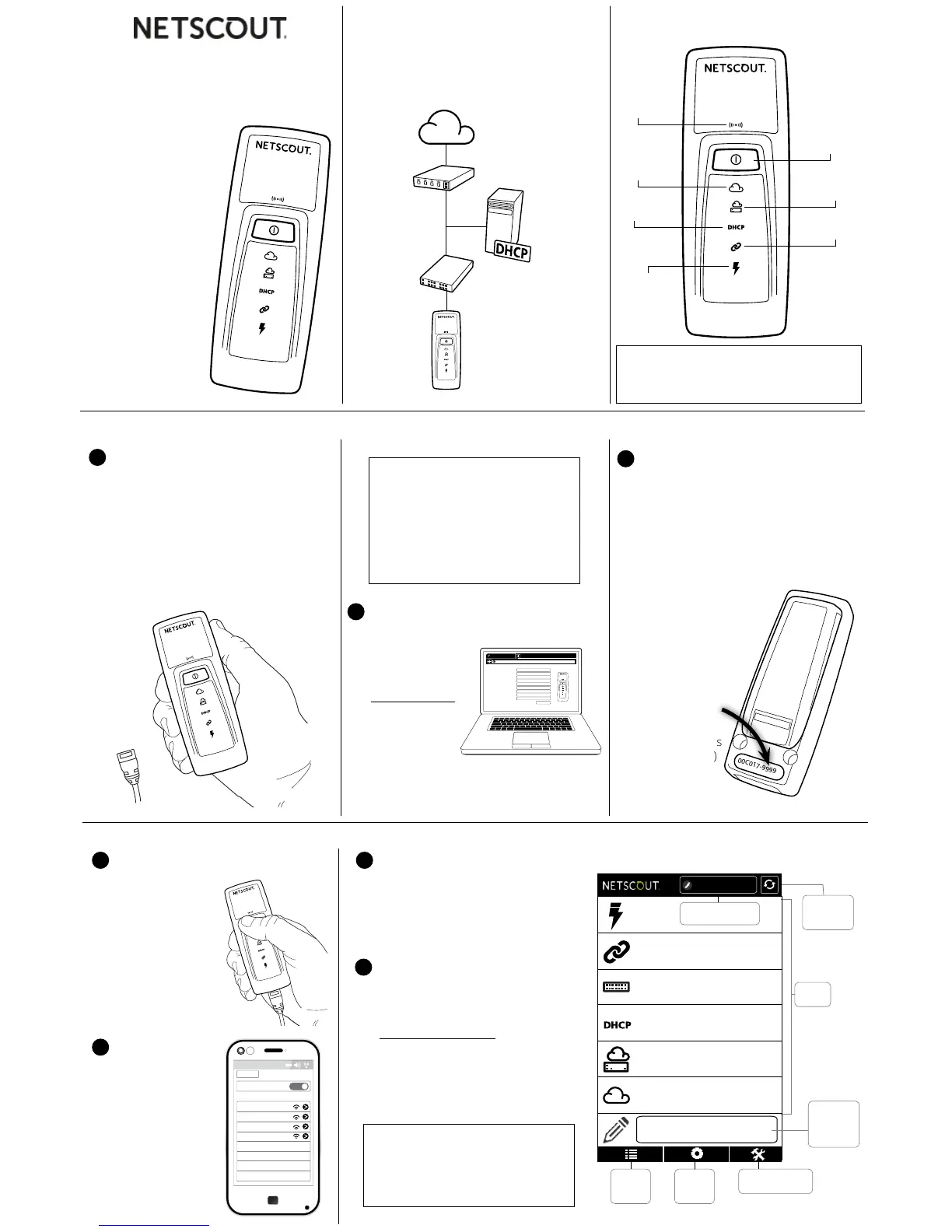

L
INKS
PRINTER
Sur votre
appareil
mobile,accédez
à la liste des
réseaux Wi-Fi.
LinkSprinter
™
Testeur de réseau
Guide
d’intro-
duction
Appuyez sur
le bouton
d’alimentation
du LinkSprinter,
puis appuyez
ànouveau.
Le voyant Wi-Fi
bleu s’allume
lorsque le Wi-Fi
est activé.
Sélectionnez le SSID du
LinkSprinter, qui correspond
à«LinkSprinter» + les 6 derniers
chires de l’adresse MAC.
Ouvrez le navigateur de votre
périphérique mobile et saisissez
l’adresse IP 172.16.9.9 ou
ui.linksprinter.com.
Le périphérique mobile est désormais
connecté à votre LinkSprinter et prêt
àdémarrer le test.
L
INK
S
PRINTER
Recherche de votre LinkSprinter sur le service cloud Link-Live
Settings
Wi-Fi
Choose a Network...
ON
LinkSprinter
AuthorizedGuest
HPC1234567
HPE710.80ABC
ü
Quels éléments peuvent
être testés?
1. Permet
de tester
l’alimentation
Power over
Ethernet (PoE)
2. Permet de tester
la vitesse et le mode
duplex de la liaison
3. Permet
d’identier le
nom, le modèle,
le slot, le port
etle VLAN du
commutateur
Ethernet
4. Permet
de tester le
serveurDHCP
et d’acquérir
une adresse
5. Permet
d’eectuer
3 tests
ping sur la
passerelle
6. Port TCP ouvert ou
test ping sur le cloud
(www) 3 fois
Le Linksprinter eectue un test de
connectivité et envoie les résultats du
test au compte Link-Live sur le Cloud.
L INK S PRINTER
00C017-99999
Pour la
déclaration,
Link-Live
demande le
doit le numéro
de l’appareil
(6derniers chires
de l’adresse MAC)
au dos de votre
l’appareil.
Connectez le LinkSprinter à votre appareil mobile
Résultats
de test
Permet
d’accéder
à la page
Résultats
Permet
d’accéder
au menu
Paramètres
Exécuter un
nouveau test
du réseau
Page principale de l’interface de votre
périphérique mobile
Symboles LinkSprinter
L INK S PRINTER
Le Cloud
(www) est
accessible
Bouton
d’alimentation
Appuyez pour mettre
l’appareil sous tension.
Appuyez à nouveau
pour activer le Wi-Fi.
Appuyez pendant
2secondes pour
mettre l’appareil
horstension.
Adresse
IPreçue
PoE
Vert:
L’alimentation PoE
est disponible et
alimente l’appareil.
Eteint : pas
d’alimentation PoE
Rouge : tension
faible
Passerelle
accessible
Liaison établie
Voyant clignotant : Le test est en cours.
Voyant vert : Le test a réussi.
Voyant rouge : Le test a échoué.
Voyant jaune : 1 ou 2 tests ping ou liaisons
TCPont échoué.
Interne
Serveur Wi-Fi
Voyant bleu :
Wi-Fi activé
Accéder au
menuOutils
www.google.com
192.168.001.001
192.168.001.100
Core-Switch02.dh.com
10/100/1000 HDx/FDx
47V
Click to Add Comments
L
INK
S
PRINTER
PN 770-000001 02/2017
©2017 NETSCOUT SYSTEMS, Inc.
Wi-Fi
®
est une marque déposée
de Wi-Fi Alliance.
*770-000001*
1
Insérez deux piles AA à l’arrière de
votre LinkSprinter (mais ne l’allumez
pas tout de suite).
Assurez-vous que votre câble
Ethernet est connecté à un réseau
actif avec accès à Internet (mais pas
encore connecté au LinkSprinter).
Préparez votre déclaration
Créez votre
compte
utilisateur
àl’adresse:
Link-Live.com
Suivez les
instructions
pour activer
votre compte, puis
connectez-vous.
2
Create Your Account
https://app.link-live.com/signup
First Name:
Last Name:
Email:
Address:
City:
State:
Zip:
Company:
Unit number:
SUBMIT
L INK S PRINTER
Inscription et connexion
3
La première fois que vous vous
connectez à Link-Live, une fenêtre
contextuelle s’ache et vous invite
à déclarer votre périphérique.
Suivez les instructions à l’écran
ladéclaration du LinkSprinter.
Déclarer
Le service cloud Link-Live est
un système en ligne gratuit
pour l’achage, le suivi et
l’organisation des résultats de
vos tests LinkSprinter. Une fois
que vous avez fait la demande de
votre LinkSprinter, les résultats de
vos tests sont automatiquement
chargés sur Link-Live.
2
Acher les
réseaux
1
Mettez le Link-Sprinter Wi-Fi
sous tension
3
Connectez-vous
à LinkSprinter SSID
4
Ouvrez l’interface mobile
Les résultats détaillés des tests
sont également envoyés par e-mail.
Répondez à l’e-mail de résultats
pour ajouter un commentaire ou
une photo au résultat dans le Cloud.
Commenter
le dernier
résultat
detest
Commenter chaque
résultat
