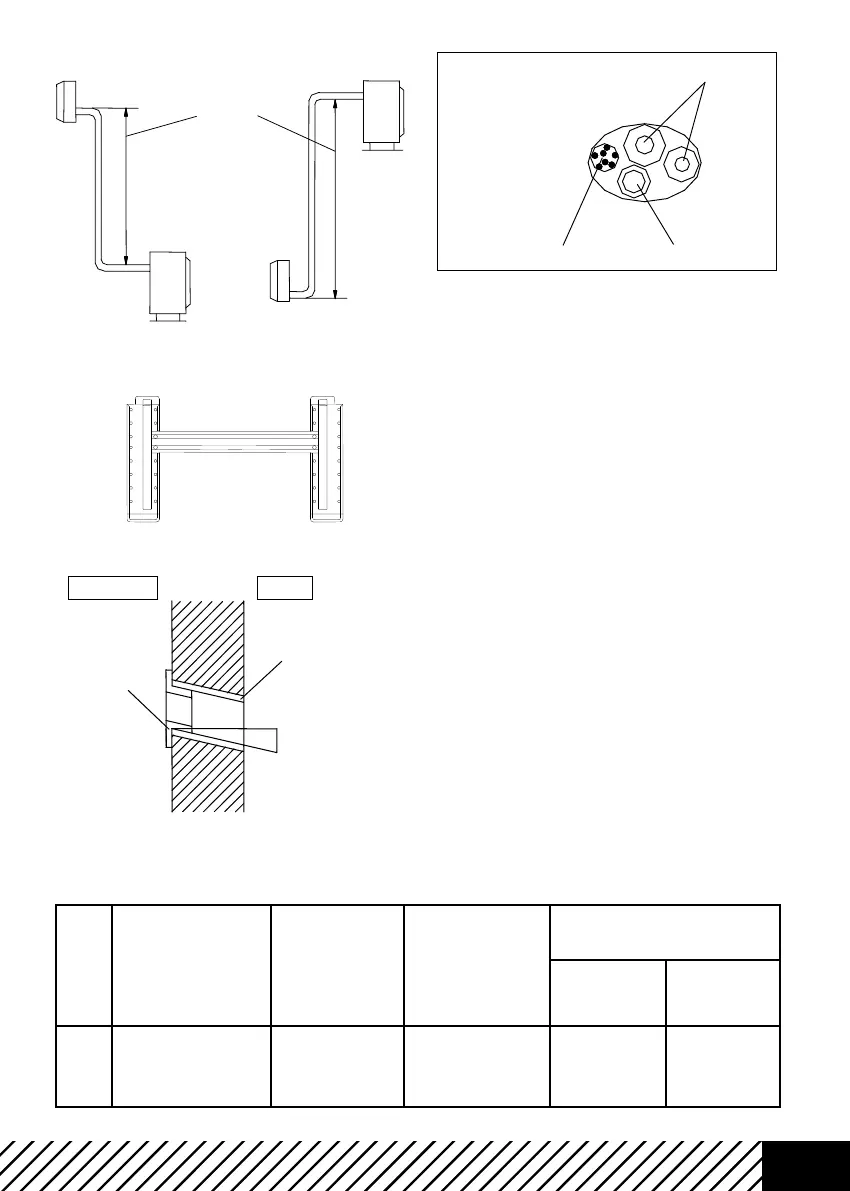

УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ
- Расположите металлическую монтажную панель
внутреннего блока на стене в соответствии с рис. 3.
- Для надежной фиксации монтажной панели в сте-
не должно быть не менее 5 отверстий для крепле-
ния. Убедитесь, что монтажная панель выровнена
по горизонтали.
- Просверлите отверстие в стене, как показано на
рис. 4. Отверстие диаметром 70 мм должно быть
слегка наклонено наружу.
- Отрежьте трубку из ПВХ под небольшим углом дли-
ной немного короче, чем толщина стены, и вставьте
ее в отверстие (рис. 4).
УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Вывести монтажные трубы из внутреннего блока
можно с разных сторон, как показано на рис. 6. Вы-
берите наиболее подходящую вам сторону.
Подключение труб с правой стороны
- Выньте шланг из нижней части шасси и подключи-
те дренажную трубу. Надежно закрепите соедине-
ние шланга.
- Подключите сигнальный провод к внутренне-
му блоку (не подключайте источник питания).
Таблица 1
Мин.
дли-
на
трубы
(м)
Максимально допу-
стимая длина трубы
без дополнительной
заправки хладаген-
та (м)
Предельно
допустимая
длина трубы
Предельно до-
пустимая высота
между внутр. и
внеш. блоками
Количество дополнительного
хладагента (г/м)
< 12000 БТЕ > 18000 БТЕ
2 5
модели:
7-12 - 20 м,
18-30 - 25 м
модели:
7-12 - 8 м,
18-30 - 10 м
20 30
