Nibe CMS 10-200 - Svenska; Innehåll; Montering; Inkoppling av strömkännare

Svenska
Allmänt
När många elförbrukare är inkopplade till en fastighet
samtidigt finns det risk att huvudsäkringen löser ut.
CMS 10-200 är en strömkännare som används för att
mäta ström på vardera inkommande fasledare, lämpli-
gen, i elcentralen.
Innehåll
Strömkännare3 st
Montering
För att mäta strömmen kan en strömkännare monteras
på vardera inkommande fasledare till elcentralen. Detta
görs lämpligen i elcentralen.
Anslut strömkännarna till en mångledare i en kapsling i
direkt anslutning till elcentralen. Använd en mångledare
med minst 0,5 mm² från kapslingen till värmepumpen.
Värdet för säkringens storlek ställs in i meny 5.1.12 för
att överensstämma med storleken på fastighetens hu-
vudsäkring. Här är det även möjligt att justera strömkän-
narens omsättningstal. CMS 10-200 har ett omsättnings-
tal på 1 250.
OBS!
Spänningen till ingångskortet får inte överstiga
3,2V, vilket motsvarar 200A.
Bilden nedan är en exempelbild.
LPEN
1
L
2
L
3
Elcentral
Inkommande el
Värmepump
Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Huvudprodukten ska vara spänningslös vid in-
stallation av CMS 10-200.
OBS!
För att undvika störningar vid eventuell skarv-
ning får kommunikations- och/eller givarkablar
till externa anslutningar inte förläggas närmare
än 20 cm från starkströmsledningar.

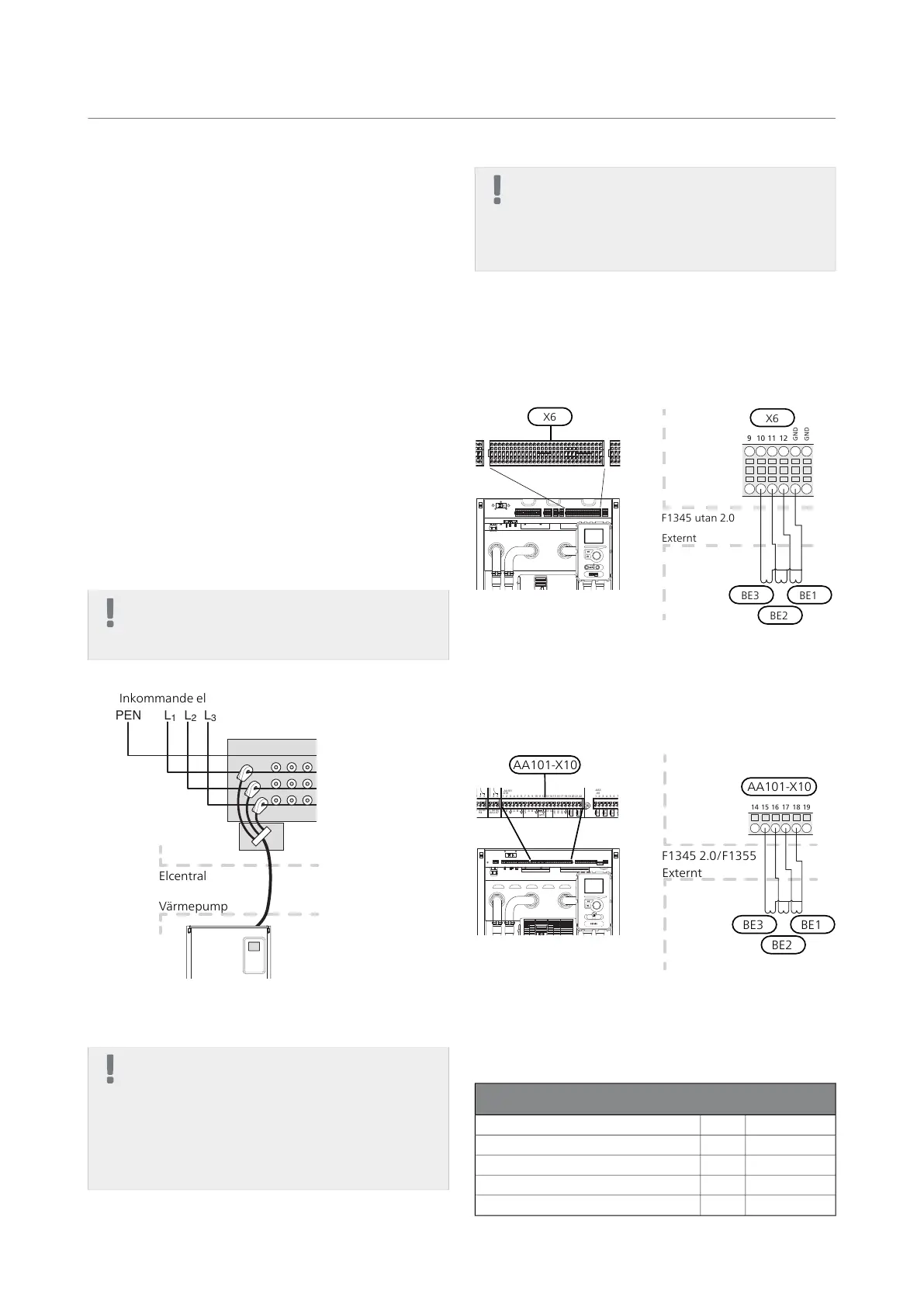

Inkoppling av strömkännare
F1345 utan 2.0
Anslut kabeln till plint X6:10 till X6:11 och X6:12 samt
till den gemensamma X6:GND plinten för de tre ström-
kännarna.
F1345 utan 2.0
Externt
GND GND
9 10 11 12
X6
Externt
F1345 utan 2.0
BE3
BE2
BE1
LEK
X6
F1345 med 2.0/F1355
Anslut kabeln till plint AA101-X10-X10:15 till AA101-
X10-X10:16 och AA101-X10:17 samt till den gemensam-
ma AA101-X10:18 plinten för de tre strömkännarna.
F1345
Externt
14 15 16 17 18 19
Externt
F1345 2.0/F1355
BE3
BE2
BE1
AA101-X10
LEK
L1
-X3
-X4
1 2
3
-AA101 -AA101
N
L2
L3
1 2
3
4
5
6
7
8
9
-X5
1 2
3
4
5
6
7
8
9
-X6
-X7
-X8
-X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2
3
4
1 2
3
1 2
3
1 2
3
4
5
-X10
A B A B
-AA3-X7
K1
-AA101
K2
K3
C C
NO
NC
K4
C
NO
NC
QN10 GP16
L
N
L L L
N N N
L
N
L
N
PE
PE
6
7
8
9 10
11 12
13
14
15
16
17
18
19 20
21 22
12V
A B
13
14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
1 2
3
4
5
6
7
8
9 10
11 12
13
14
15
-AA3
-X6
0-10V
-EP14
-EP15
-BF1
16
17
18
2
-AA3
-X22
-AA3
-AA3
-X20
-X21
1
3
12
3
-X23
-BT1
-BT50
-BT25
-BT6
AUX 1
AUX 2
AUX 3
-BT7
-BT71
2.0
AA101-X10
Tekniska uppgifter
Tekniska data
CMS 10-200
64ØMått (utvändig)
24ØMått (invändig)
0-200AArbetsområde (min/max)
1 250Omsättningstal
067 596Art Nr
3CMS 10-200 | SE
