Pour contrôler si le fonctionnement est correct, il suffit de presser l’une des touches et de
vérifier que le Led rouge indiquant la transmission clignote (Fig. 1).
RECEPTEURS MODULAIRES
Les récepteurs modulaires avec alimentation 12-24 Vac-dc (BBMK) à 220 Vac (BBMK220) permettent de con-
trôler jusqu’à 4 canaux en mème temps et de gérer jusqu’à 1000 codes. Faire les connexions en suivant le
diagramme suivant:
1-2: ALIMENTATION: de 12 à 24 V (BBMK)
à courant continu ou alternatif avec réglage
automatique interne. 220 Vac (BBMK220)
3-4: SORTIE 1er RELAIS: contact net d’un
relais normalement ouvert
5-6: SORTIE 2ième RELAIS: contact net
d’un relais normalement ouvert
7-8: SORTIE 3ième RELAIS: contact net
d’un relais normalement ouvert
9-10:SORTIE 4ième RELAIS: contact net
d’un relais normalement ouvert
1-2: ANTENNE: Entrée signaux d’antenne

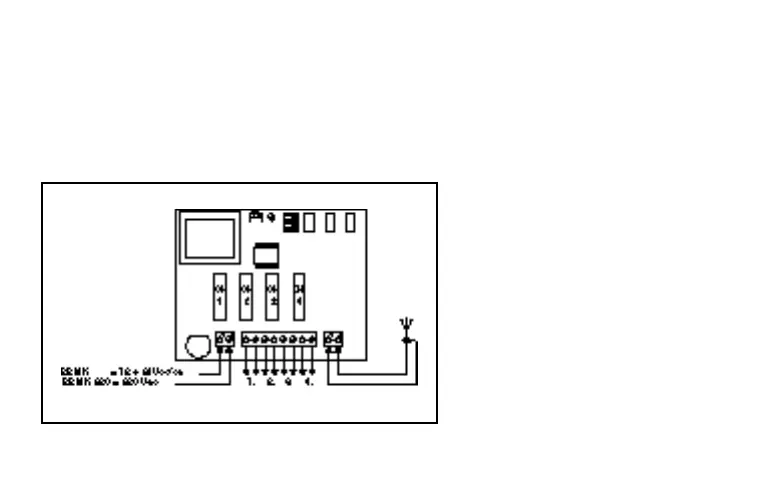

Fig. 2
SORTIES ANTENNE
