- 5-
corretto funzionamento è sufficiente premere uno dei tasti, verificare il lampeggio
sul led rosso che indica la trasmissione.
RICEVITORI MODULARI

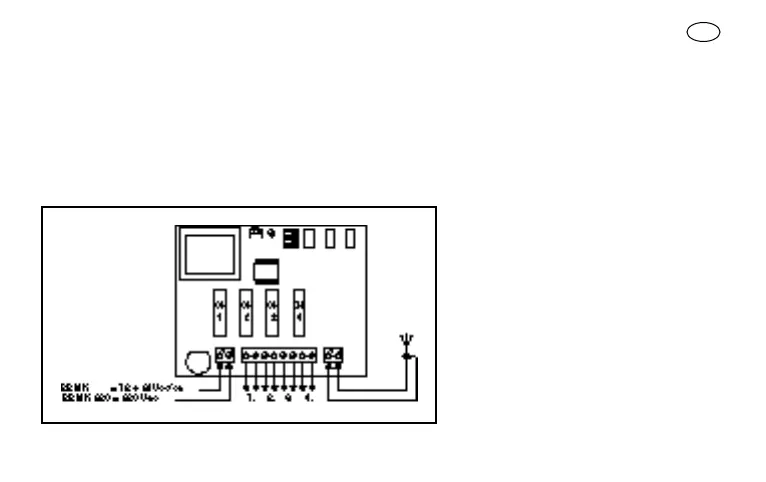

I ricevitori modulari con alimentazione 12-24Vac-dc (BBMK) o 220Vac (BBMK220) permettono di controllare
fino a 4 canali anche contemporaneamente e di gestire fino a 1000 codici. Eseguire i collegamenti secondo il
seguente diagramma:
1-2: AL I M E N TA Z I O N E: da 12 a 24 V
(BBMK) continua o alternata con regolazio-
ne automatica interna. 220Vac (BBMK220).
3-4: USCITA 1° RELÉ: contatto pulito di un
relé normalmente aperto.
5-6: USCITA 2° RELÉ: contatto pulito di un
relé normalmente aperto.
7-8: USCITA 3° RELÉ: contatto pulito di un
relé normalmente aperto.
9-10:USCITA 4° RELÉ: contatto pulito di un
relé normalmente aperto.
1-2: A N T E N N A : Ingresso segnali di antenna.
Fig. 2
USCITA ANTENNA
I
