mit seinem jeweiligen, bei der Herstellung eingegebenen individuellen Code.
Um den korrekten Betrieb der Handsender zu überprüfen drückt man eine der Tasten und stellt fest, ob die
rote LED-Anzeige blinkt, und somit die Übertragung anzeigt.
MODULARE EMPFÄNGER
Modulare Empfänger mit einer Speisung von 12-24 V WS-GS (BBMK) oder 220 V WS (BBMK220) erlauben
eine Kontrolle von bis zu vier Kanälen gleichzeitig, sowie die Verwaltung von bis zu 1000 Codes. Gehen Sie

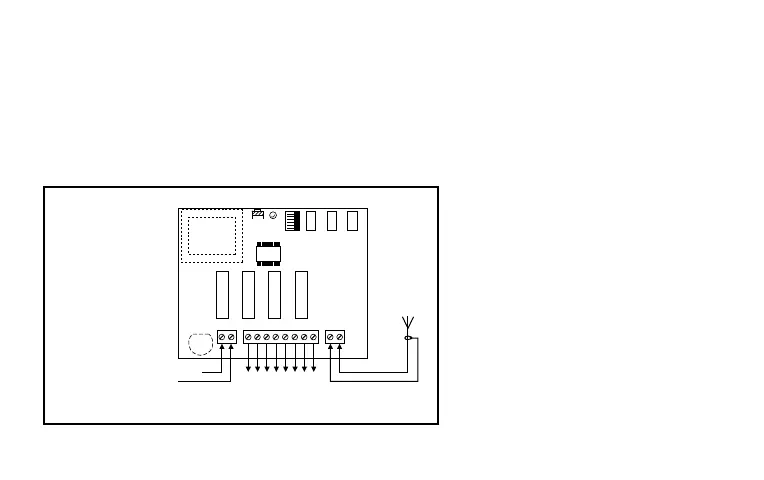

beim Anschließen bitte wie auf dem folgenden Diagramm dargestellt vor:
1-2: SPEISUNG: von 12 bis 24 V (BBKM)
Gleichstrom oder Wechselstrom mit
automatischer interner Regulierung. 220 V
WS (BBMK220)
3-4: AUSGANG 1. RELAIS: sauberer
Kontakt eines NO-Relais
5-6: AUSGANG 2. RELAIS: sauberer
Kontakt eines NO-Relais
7-8: AUSGANG 3. RELAIS: sauberer
Kontakt eines NO-Relais
9-10: AUSGANG 4. RELAIS: sauberer
Kontakt eines NO-Relais
1-2: ANTENNE: Eingang Antennensignale
CH
4
CH
3
CH
2
CH
1
12
1. 2. 3. 4.
12
BBMK = 12 ÷ 24V ws-Gs
BBMK 220 = 220 V ws
Abb. 2
AUSGÄNGE ANTENNE
