-7 -
male la funzione del relé in uscita é di tipo momentaneo, ovvero si eccita pochi istanti dopo la pressione del
tasto sul telecomando (ritardo dovuto al tempo di riconoscimento del codice), si diseccita 300 mS dopo che il
taso é stato rilasciato.
I moduli relé sono disponibili le seguenti ver-
sioni:
MXD = Il modulo dispone di un relé standard che
rimane attivo fino a che permane il segnale di
comando.
MXT = Il modulo dispone di un relé con funzione
Timer, una volta attivato rimane attivo per un
tempo regolabile da 3 a circa 300 secondi.
MXP = Il modulo dispone di un relé di tipo
Passo-Passo, ogni segnale di comando commu-
ta lo stato del relé da non attivo ad attivo e vice-
versa.
CONTATTO INUSCITA
Nei moduli relé il comando delle uscite é effettuato mediante il contatto pulito (ossia libero da altri collegamenti) di
tipo normalmente aperto. Nel caso sia necessario un contatto di tipo normalmente chiuso, questo si può ottenere:
-Tagliando il tratto di traccia “NA”
- Unendo con una goccia di stagno le piazzole “NC”.

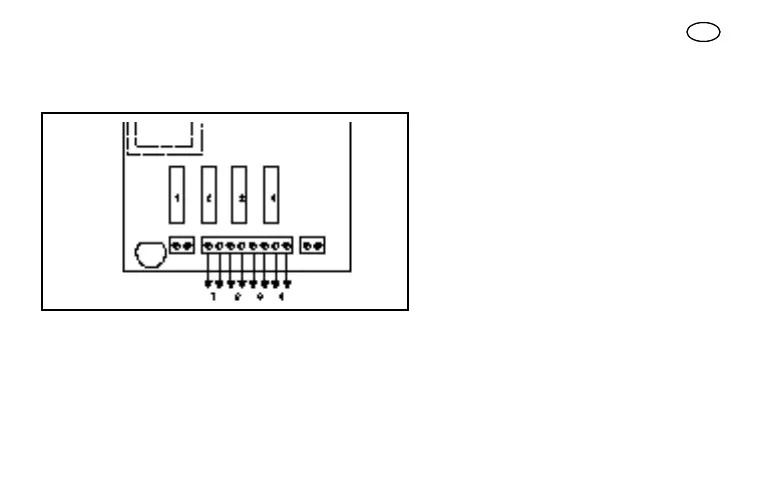

Fig. 4
II
