14 – Polski
PL
5
sec.
5
sec.
04
1 /
2 /
3 /
4 /
5 /
10
sec.
03
0,5
sec.
x 1 = vento a 5 Km/h
x 2 = vento a 10 Km/h
x 3 = vento a 15 Km/h (*)
x 4 = vento a 30 Km/h
x 5 = vento a 45 Km/h
5
sec.
3
2
?
3
Wskazówka: • Podczas wykonywania procedury można ją anulować w dowolnym momencie poprzez jednoczesne wciśnięcie na 4 sekundy przycisków n i t.
Ewentualnie można nie wciskać żadnego przycisku i odczekać 60 sekund, aż silnik wykona 6 manewrów. • Jeżeli używany jest czujnik wyposażony w programator
czasowy, wartość progową należy ustawiać bezpośrednio na czujniku, posługując się jego instrukcją obsługi.

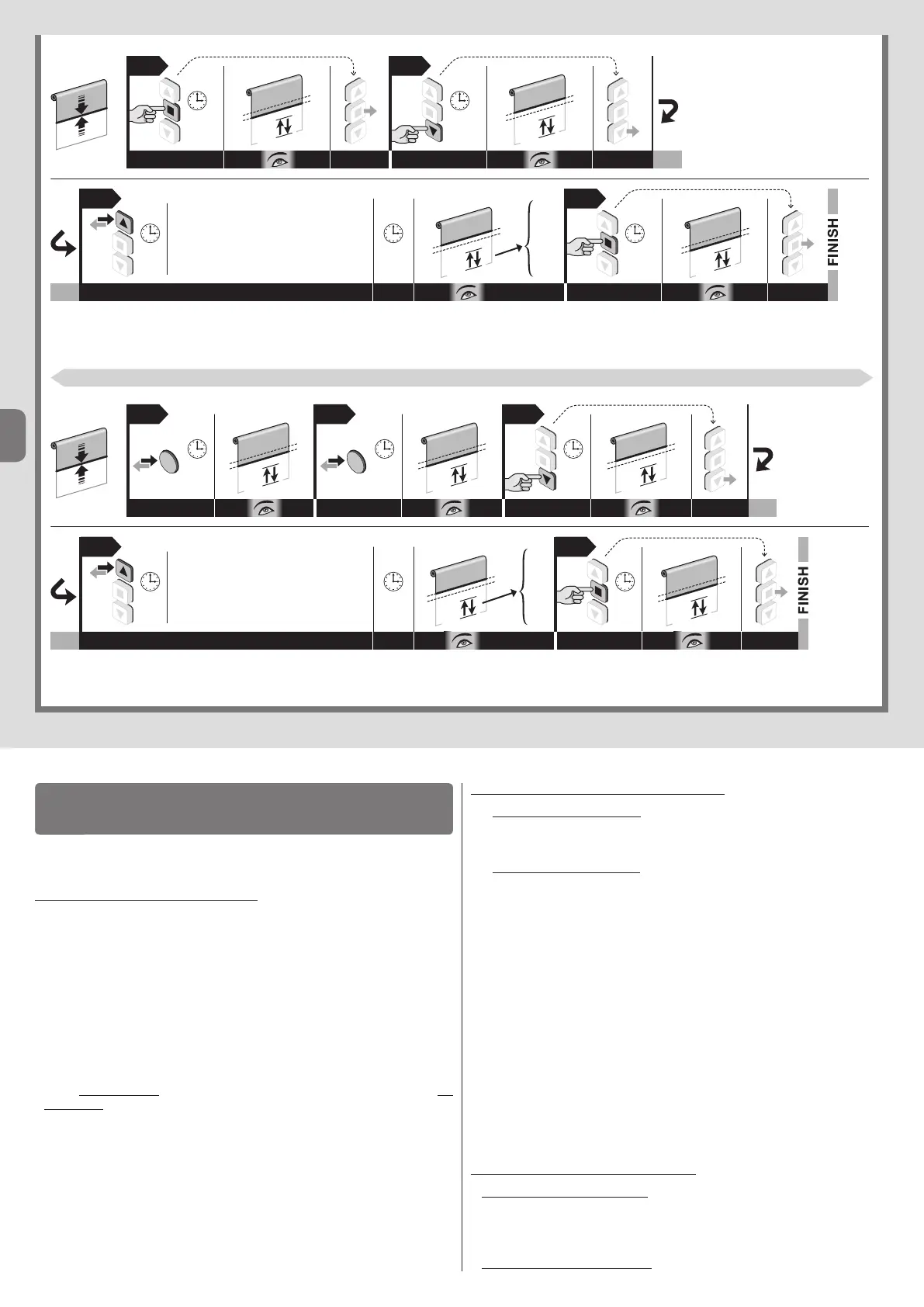

––– Procedura 5.17 ––– wykonywalny tylko przez nadajnikiem z serii Era P i Era W
10
sec.
04
0,5
sec.
x 1 = vento a 5 Km/h
x 2 = vento a 10 Km/h
x 3 = vento a 15 Km/h (*)
x 4 = vento a 30 Km/h
x 5 = vento a 45 Km/h
5
sec.
1
sec.
PRG
1
sec.
PRG
2
2
3
05
1 /
2 /
3 /
4 /
5 /
5
sec.
?
3
(*) - Ustawienie fabryczne
x 1 = wiatr o prędkości 5 km/h
x 2 = wiatr o prędkości 10 km/h
x 3 = wiatr o prędkości 15 km/h (*)
x 4 = wiatr o prędkości 30 km/h
x 5 = wiatr o prędkości 45 km/h
x 1 = wiatr o prędkości 5 km/h
x 2 = wiatr o prędkości 10 km/h
x 3 = wiatr o prędkości 15 km/h (*)
x 4 = wiatr o prędkości 30 km/h
x 5 = wiatr o prędkości 45 km/h
URZĄDZENIA DODATKOWE
6
6.1 - Panel przycisków sterujących (naścienny)
6.1.1 - Montaż panelu przycisków
Urządzenie to może być wykorzystywane jako alternatywa dla nadajnika radiowe-
go, w celu wysyłania podczas użytkowania automatu poleceń do silnika (za pomo-
cą kabla).
Ostrzeżenia dotyczące montażu:
• Zaleca się stosowanie pulpitu z przyciskami niestabilnymi i blokowanymi.
• Mechaniczne działanie przycisków powinno odbywać się wyłącznie w trybie
„obecność człowieka”. oznacza to, że po zwolnieniu przyciski powinny powracać
do początkowej pozycji. Wskazówka – Gdy ograniczniki krańcowe są już wyregu-
lowane, wystarczy krótkie naciśnięcie przycisku, aby uruchomić roletę (lub marki-
zę), która zatrzyma się automatycznie, po osiągnięciu wysokości wyregulowanego
ogranicznika krańcowego.
• Istnieje możliwość wyboru modeli z 1 lub 2 przyciskami, w zależności od potrzeb:
model z 2 przyciskami aktywuje wejścia Podnoszenie i Opuszczanie; model z 1
przyciskiem może aktywować wejście TTBus / Otwórz / Krok po Kroku (typ wej-
ścia wybierany jest za pomocą procedury opisanej w punkcie 13).
• Klawiatura powinna być umieszczona...
– w miejscu niedostępnym dla osób postronnych;
– w miejscu, z którego można obserwować roletę (lub markizę), ale z dala od jej ru-
chomej części;
– po stronie rolety (lub markizy), po której znajduje się kabel elektryczny silnika oraz
kabel zasilania z sieci elektrycznej (rys. 6-h);
– na wysokości nie niższej niż 1,5 m od ziemi.
6.1.2 - Podłączenie panelu przycisków
A - PULPIT Z 2 PRZYCISKAMI (należy wykorzystać następujące przewody:
biały + biało-pomarańczowy + biało-czarny): w celu podłączenia tego urzą-
dzenia należy zapoznać się z rys. 5.
B - PULPIT Z 1 PRZYCISKIEM (należy wykorzystać następujące przewody:
biały + biało-czarny): w celu podłączenia tego urządzenia należy zapoznać się z
rys. 5. Po podłączeniu, należy wykonać procedurę opisaną w punkcie 5.13 w ce-
lu przypisania do przycisku polecenia „Otwórz” lub polecenia „Krok po kroku”.
UWAGA! – Maksymalna długość kabli do połączenia panelu sterującego naścienne-
go do sterowania z przekaźnikiem 100 m.
6.2 - Czujniki klimatyczne wiatru, słońca i deszczu
UWAGA! – Możliwe jest wyłącznie użycie czujników radiowych. Urządzenia te
sterują automatycznie markizą (lub roletą) w zależności od panujących na zewnątrz
warunków atmosferycznych.
Uwaga – Czujników klimatycznych nie należy traktować jako urządzenia zabez-
pieczającego, chroniącego przed uszkodzeniem markizy/rolety z powodu działania
deszczu lub silnego wiatru. Zwykła przerwa w dostawie prądu uniemożliwia bowiem
automatyczne działanie markizy (lub rolety). W związku z tym, czujniki te należy trak-
tować jako część automatyki ułatwiającą nadzór nad markizą (lub roletą). Firma Nice
nie ponosi żadnej odpowiedzialności za straty materialne powstałe w wyniku działania
czynników atmosferycznych, które nie zostały wykryte przez czujniki.
6.2.1 - Definicje i terminy umowne
• Polecenie ręczne „Słońce On” = uruchamia odbieranie przez silnik poleceń au-
tomatycznych, przekazywanych przez czujnik „słońce”, jeżeli takowy występuje w
instalacji. Kiedy funkcja odbioru tych poleceń jest aktywna, użytkownik może w
dowolnym momencie wysyłać polecenia ręczne: polecenia te traktowane są jako
nadrzędne względem automatycznej pracy urządzenia
• Polecenie ręczne „Słońce Off” = dezaktywuje odbieranie przez silnik poleceń
