3.3.1) Esempio di collegamento generico

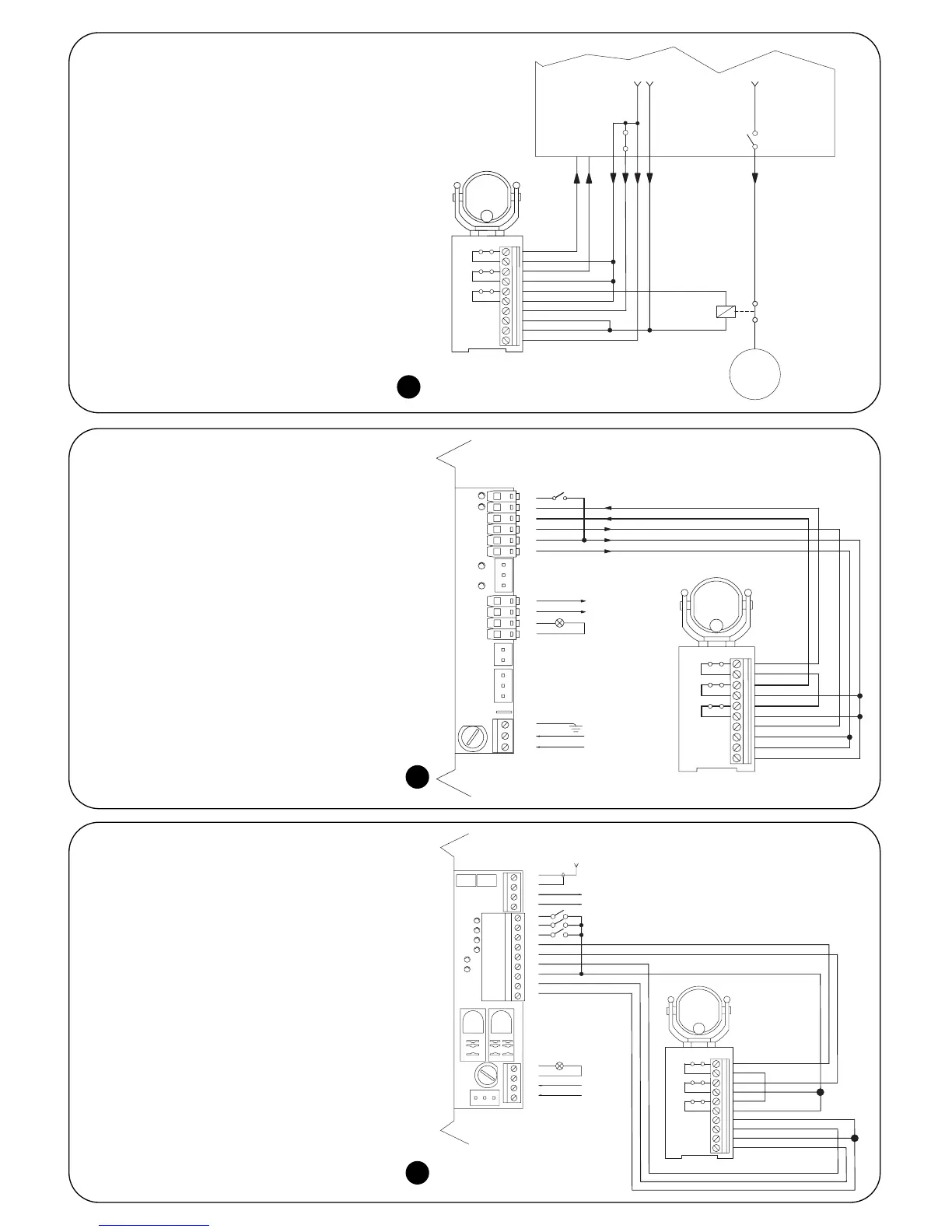

In figura 18 è riportato un esempio di collegamento
di FT210 ad una centrale generica con ingressi
FOTO, ALT e dotata di uscita per Fototest. In questa
configurazione, impostare i ponticelli del ricevitore
RX nel seguente modo:
• JP1 inserito
• JP2 inserito, se l'attivazione dell'ingresso ALT
della centrale provoca l'arresto e l'inversione
del moto (in questo caso il relè collegato ad
ALT1 in figura 18 può essere eliminato e il
contatto di ALT1 deve essere posto in serie a
FOTO e collegato all'ingresso di FOTO della
centrale come in figura 19 e 20)
disinserito, se l'attivazione dell'ingresso
ALT della centrale provoca solo l'arresto del
moto.
M1
FOTO
COM
ALT
COM
FOTOTEST
FOTOTEST
0Vac
24Vac
FOTO ALT COM
FOTOTEST 24Vac 0V 230Vac
Relè con bobina a
24Vac
FT210
ALT1
COM
3.3.2) Esempio di collegamento con centra-
le dotata di "Fototest"
In figura 19 è riportato un esempio di collegamento
di FT210 alla centrale del motoriduttore ROBO
modello "RO300" con l'impiego della funzione di
Fototest. In questa configurazione, impostare i pon-
ticelli del ricevitore RX nel seguente modo.
• JP1 inserito
• JP2 inserito (centrale con inversione del moto
all'attivazione dell'ingresso di ALT)
FOTO
COM
ALT
COM
ALT1
COM
FOTOTEST
FOTOTEST
0Vac
24Vac
FT210
FCC
FCA
FOTO
P. P.
ALIMENTAZIONE
1
2
3
GND
L
N
DA RETE
5
4
6
7
LUX
Max 40W
CORTESIA
LUCE DI
11
9
8
10
12
13
FOTOTEST
24 Vac
0 Vac
ALT
P. P.
FOTO
3.3.3) Esempio di collegamento con centra-
le dotata di uscita SCA
In figura 20 riportato un esempio di collegamento di
FT210 alla centrale del motoriduttore ROBO model-
lo RO1000 con l'impiego dell'uscita SCA.
In questa configurazione, impostare i ponticelli del
ricevitore RX nel seguente modo.
• JP1 disinserito
• JP2 inserito (centrale con inversione del moto
all'attivazione dell'ingresso di ALT)
FOTO
COM
ALT
COM
ALT1
COM
FOTOTEST
FOTOTEST
0Vac
24Vac
FT210
43
1
3
2
4
FOTO
FCC
FCA
CH
P. P.
AP
10
7
5
6
9
8
13
12
11
41
42
44
50 Hz
220 V
LUX
FOTO
COM
200mA
24 V ~
ALT
SCA
CH
AP
P. P.
2¯ Ch
RADIO
ANT.
18
19
20
