47
D
• Der Sender TX von FT210 gibt einen Strahl mit einem Winkel von ca. ±4° ab. Daher ist eine einwandfreie Fluchtung von TX
mit RX notwendig, die im gesamten Torlauf gleich sein muss.

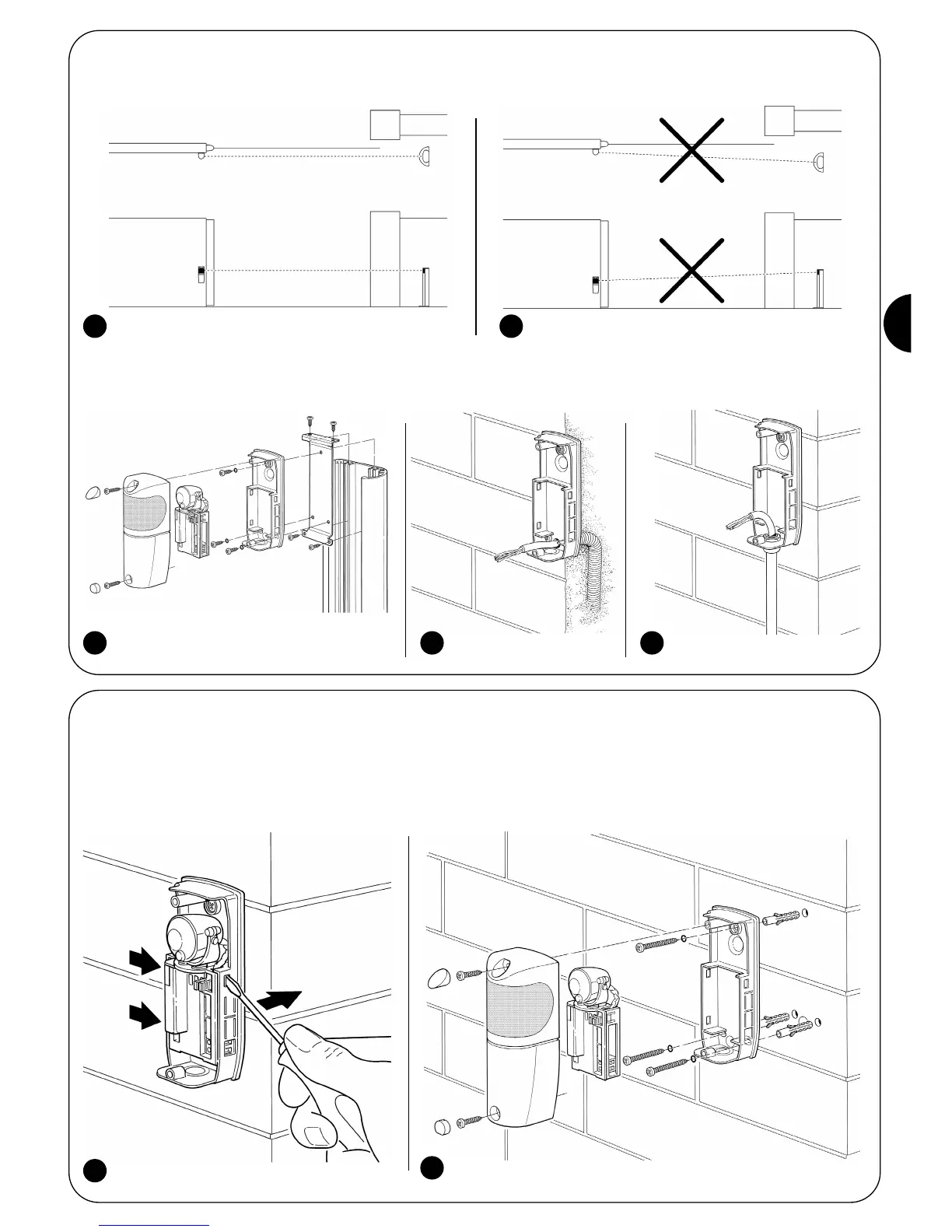

In Abbildung 4 ist eine korrekte Montage gezeigt; Abbildung 5 zeigt zwei Beispiele für eine falsche Montage.
4 5
6 7 8
9
10
• Je nach Bedarf kann der Empfänger mit Hilfe des Zubehörs FA2 auf einer Standsäule MOCF installiert (siehe Abbildung 6)
oder an der Mauer befestigt werden; in diesem Fall können die Kabel von der Hinterseite (siehe Abbildung 7) oder von unten
eingeführt werden; in diesem Fall muss ein Kabelhalter des Typs “PG9” hinzugefügt werden (siehe Abbildung 8).
3.2) Befestigung der Vorrichtungen
Die Vorrichtungen in dieser Reihenfolgen installieren und befestigen:
1. Die Vorrichtungen in dieser Reihenfolgen installieren und befestigen:
Um die Befestigung zu erleichtern, kann die elektronische Karte vom Hinterteil getrennt werden, indem mit einem Schrauben-
zieher an den drei Einspannstellen angehoben wird - siehe Abbildung 9.
2. Den Empfänger wie in Abbildung 10 gezeigt befestigen
